Bricka (försänkt) JMP LWAC6-22G
Försänkt konisk alu-bricka för M6. Färgad eloxering, tillverkad i högstyrkt flygplansaluminium.
Artikelnr:
775.22.63
Tillverkarens artikelnummer:
LWAC6-22G
Leveranstid:
1-5 arbetsdagar

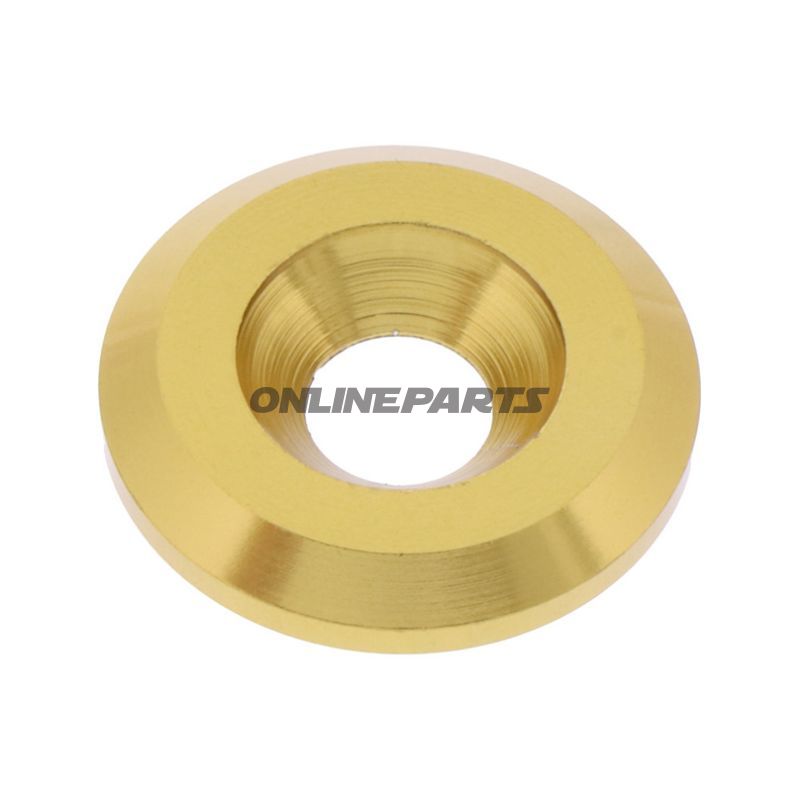

Inbäddad konisk bricka (M6) i aluminium — JMP 775.22.63
Denna inbäddade, koniska bricka från JMP (MPN: 775.22.63, GTIN: 4043981367850) är utformad för bultar med M6 gängstorlek, där en plan och bärande yta i en inbäddad montering krävs. Den kombinerar låg vikt med god mekanisk styrka och lämpar sig för motorcykelapplikationer där både finish och funktion är viktiga.
- Funktion: Brickans koniska form tillåter korrekt fördelning av trycket från en inbäddad skruv (countersunk) och säkerställer att skruvhuvudet ligger i plan med omgivande ytor. Den minimerar punktbelastning i mjuka eller målade ytor och ger en jämn sammanlagd yta.
- Material och yta: Tillverkad av högstyrk flygalu minium och anodiserad i guldfärg. Aluminium ger ett bra styrka-vikt-förhållande och korrosionsbeständighet jämfört med obehandlat stål. Anodiseringen ger en hårdare yta, förbättrad slitstyrka och en enhetlig utseende.
- Viktfördel: Enligt tillverkaren är den cirka 60 % lättare än motsvarande komponenter i rostfritt stål, vilket reducerar o-packad vikt vid synliga monteringspunkter utan att kompromissa funktionaliteten väsentligt.
Tekniska data
Följande mått och egenskaper anges av tillverkaren:
| Tekniska data |
|---|
| Typ | Countersunk bricka (inbäddad bricka) |
| Inre diameter | 6,0 mm |
| Yttre diameter | 22,0 mm |
| Tjocklek | 3,4 mm |
| Konstruktion | Konisk |
| Material | Aluminium, anodiserad |
Användning och kompatibilitet
Brickan är avsedd för användning tillsammans med M6 inbäddade skruvar i monteringspunkter på motorcyklar, karossdelar, kåpor och andra synliga sammankopplingar där en plan yta önskas efter montering. Den passar typiskt för standard M6 inbäddade skruvhuvudprofiler (t.ex. torx/imbus/POZI beroende på skruvutförande). Vid montering i mjuka material (plast, alu-plattor) hjälper den koniska ytan att sprida trycket för att minska risk för inträngning eller deformation.
Praktiska anteckningar för mekaniker
- Kontrollera alltid skruvens inbäddade vinkel och monteringshålens vinkel för korrekt passform — brickans kon är utformad för standardinbättringar.
- Anodiseringen förbättrar ytskyddet, men ersätter inte galvanisk korrosionsskydd i aggressiva miljöer; i salt- eller utomhusmiljöer bör materialkombination och kontaktkorrosion övervägas.
- Mät håldiameter och skruvhuvud för att säkerställa kompatibilitet med den angivna yttre diametern (22,0 mm) och tjocklek (3,4 mm).
Produkten kommer från JMP och är registrerad under artikelnummer 775.22.63 (MPN). GTIN-koden 4043981367850 kan användas för entydig identifiering vid beställning och lagerhantering.
