Wartungseinheit 3/8

Underhållsenhet 3/8 (Serviceenhet DN 6) för tryckluftssystem

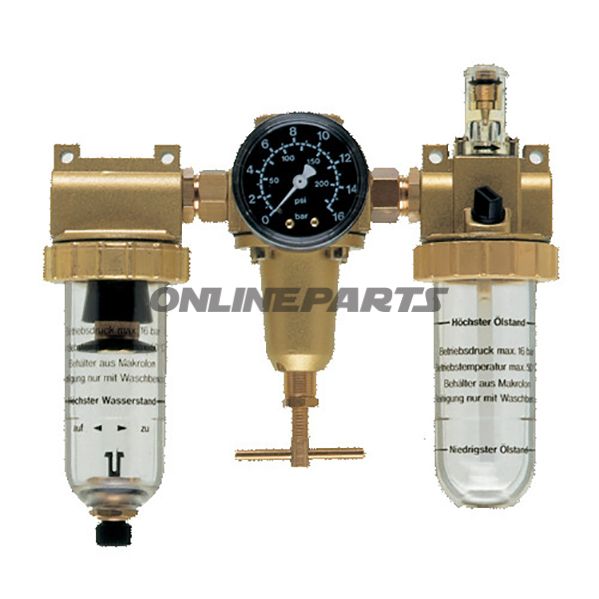

Denna underhållsenhet från EWO ( GTIN: 4030875000214, MPN: 656.03.61) är en kompakt serviceenhet för tryckluftsinstallationer med G 3/8"-anslutning. Enheten kombinerar filtrering, reglering och smörjning i en modulär enhet och är beräknad för att säkerställa stabilt driftstryck, separering av kondensat och dosering av olja där det behövs i pneumatiska system.

• Funktion: Reglerar och stabiliserar trycket i systemet, avlägsnar kondensvatten genom manuell avstängning och tillför små mängder olja till downstream-komponenter för att skydda ventiler och cylindrar mot slitage.
• Anslutning och storlek: G 3/8"-anslutning, nominellt DN 6. Fysiska mått (diameter x höjd): 196 x 186 mm.
• Tryck- och temperaturområde: Kontrollområde 0,5–10 bar, högsta arbetstryck 16 bar. Arbetstemperatur 0 °C till 50 °C.
• Prestanda: Flöde vid 6 bar driftstryck: 30 m³/h. Formtrycksberoende < 3 %.
• Behållare: Plastbehållare med manuell dränering. Tillämpbart behållarinnehåll (filter/uppsamling): 25 cm³; användbart oljebehållarinnehåll: 40 cm³.

Materialval och konstruktion är anpassade för praktisk underhåll: hus och behållare i korrosionsbeständig plast minskar vikt och korrosionsrisk, medan manuell avlopp ger enkel kontroll vid service. Manometern gör det möjligt att avläsa och finjustera utloppstrycket snabbt utan extra mätutrustning.

Tekniska egenskaper som låg formtrycksberoende (< 3 %) och relativt högt flöde vid normal drift (30 m³/h vid 6 bar) innebär att enheten upprätthåller stabil reglering under varierande belastningar i små och medelstora pneumatiska kretsar. De angivna driftsbegränsningarna (högst 16 bar och 0–50 °C) bör efterlevas för att säkerställa funktion och livslängd.

Användningsområden inkluderar allmän tryckluftsdistribution, mindre industriella installationer, verkstäder och automationsutrustning där G 3/8"-gränssnitt och DN 6-nivå är relevant. EWO som tillverkare (MPN 656.03.61) anger standardmått och pålitlighet för denna typ av serviceenheter.

Vid val och montering ska korrekt orientering i förhållande till flödesriktningen säkerställas, lämplig fäste och placering efter huvudfilter/regulator i anläggningen, samt regelbunden visuell kontroll och tömning av kondensatbehållaren via den manuella avblåsningen. Överhåll alltid systemets maximala tryck- och temperaturgränser.
