Wall Plug B 24/100Sz

Dyvel till genomföringsankare — SZ-B 24/100 för M16-förbindelser i betong

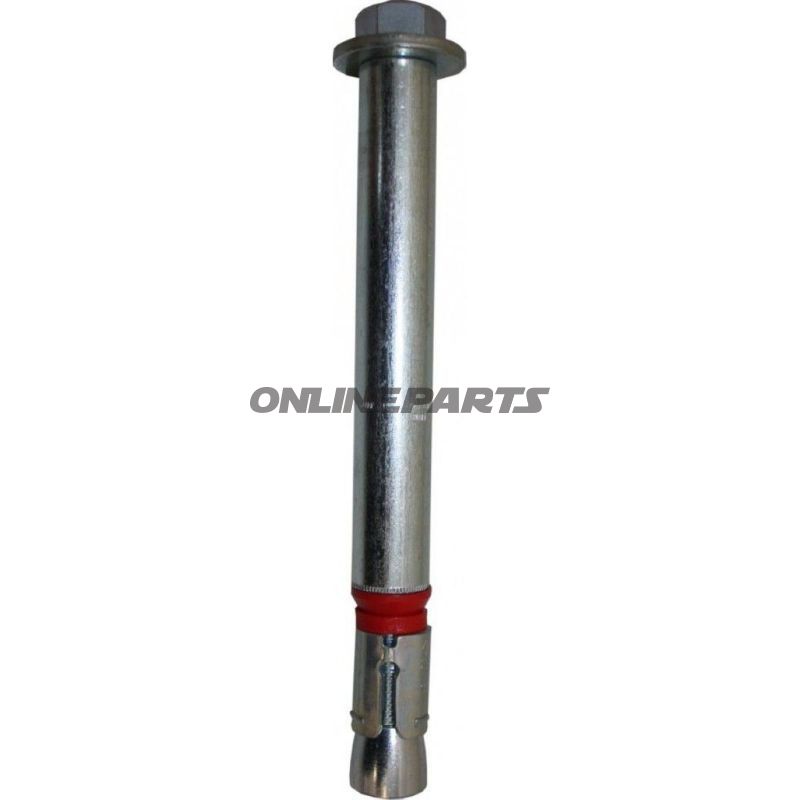

Produkt: dyvel SZ-B 24/100 från Nussbaum (MPN: 486.91.11, GTIN: 4043315041548)

Denna dyvel har utvecklats som del av ett genomföringsankarsystem (SZ-B) för medel- och tungt belastade förankringar i både sprucken och sprucken betong. Systemets funktion är att skapa en mekanisk förankring vid insättning genom elementet och expansion i det bakomvarande betonglagret, så att fasta komponenter som stålkonstruktioner, räcken, maskiner, byggställningar och konsoler kan hållas fast under både drag- och skjuvbelastningar.

• Funktion och verkningssätt: Dyvlen förs genom förborrat hål, skruven dras uppåt och specialhylsan sprider sig tredelat mot betongens insida. Den plastiska sammantryckningsringen (trykring) säkerställer varig spänning mellan förankringsdelen och underlaget, vilket minskar risken för glid över tid.
• Användningsområden: Lämplig till medelstora till kraftiga förankringar i sprucken och ostreckad betong — t.ex. stålkonstruktioner, räcken, maskinuphängningar, byggnadsställningsfästen och konsoler.

Material och egenskaper

Dyveln består av en specialutformad expansionshylsa och en plastisk trykring. Hysslans tredubbel spridningsprofil är designad för att fördela belastningen jämnt i betongvävet vid små axel- och kantavstånd, vilket ökar den tillåtna lastkapaciteten utan att kräva större betongvolym. Materialvalet kombinerar metallkomponenter för bärande element med en plastisk ring som bevarar fasthållelse och minskar korrosion i kontaktytor. Konstruktionen är praktiskt inriktad på pålitlig mekanisk låsning framför kemisk bindning; därför är korrekt borrning och åtdragning avgörande för uppnådda bärande egenskaper.

Tekniska data

• Borrdiameter: 24 mm
• Total längd (dyvelängd): 237 mm
• Gänga: M16
• Borrhålsdjup: 180 mm
• Nödvändig förankringsdjup i betong: 120 mm
• Max. klämkraft på komponent: < 100 mm
• Åtdragningsmoment för dyvel: 160 Nm

Kompatibilitet och montageanvisning (kort)

• Förborra alltid med 24 mm-borr och rengör borrhålet noggrant från borrdamm före montage.
• Säkerställ minsta förankringsdjup 120 mm för att uppnå angivna bärförmågor.
• Åtdrag till rekommenderat moment (160 Nm) för korrekt expansion utan överbelastning av gänga eller hylsa.
• Kontrollera kant- och axelavstånd i förhållande till projektets krav; SZ-B-designet möjliggör relativt små avstånd, men följer alltid projektspecifikationer och gällande normer.

Kort anteckning om godkännande

SZ-B-typen nämns som ETA, option 1-godkänd i källuppgifterna. Det betyder att systemet är utvecklat med sikte på högpresterande förankringar under förhållanden där en europeisk teknisk godkännande (ETA) förväntas eller krävs. För projektspecifik dokumentation och lasttabeller bör relevant ETA-dokumentation och tillverkarens monteringsanvisning konsulteras.

Varumärket Nussbaum och artikelnumret 486.91.11 anges som identifikation; GTIN 4043315041548 kan användas vid uppslag av produktens officiella datablad eller vid inköpskontroller.
