Wall Plug B 18/70Sz

Dyvel / genomgångsanker till betong – SZ-B 18/70

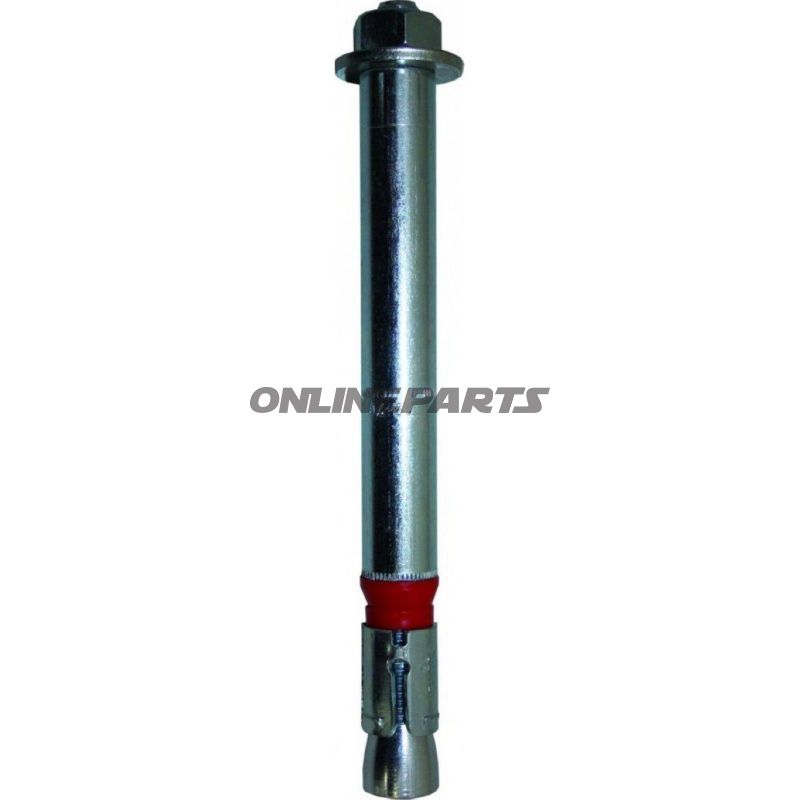

Produkt: dyvel SZ-B 18/70 (MPN: 486.90.95, GTIN: 4043315041470)

Dyvel SZ-B 18/70 är ett genomgångsanker designat för medel till kraftig förankring i både sprucken och ostad betong. Ankaret används där komponenten leds genom fästningsanordningen och spärras mot underlaget från ovansidan, exempelvis vid fastsättning av stålskyltar, räcken, maskiner, byggnadsställningar och konsoler.

• Funktion: Genomgångsanker med tredelad spridhylsa som aktivt expanderar i borrhålet vid åtdragning, vilket överför belastningar till underlaget via friktion och mekanisk spänning. En plastisk presring säkerställer varaktig fasthållning och motverkar lösning mellan fästdelen och underlaget.
• Användningsområde: Passar både sprucken och ostad betong vid applikationer med höga drag- och lutningsbelastningar.

Materialval och egenskaper

Ankarets spridheylsa är utformad som en specialhylsa med tre expanderzoner, vilket säkerställer enhetlig belastningsspridning och hög bärförmåga i betongen. Den medföljande plastiska presringen är avsedd för att behålla fästelementet mot underlaget över tid och reducerar risken för spel. Materialen är valda för att ge mekanisk stabilitet och hållbar spänning utan att påstå orimliga livslängder.

Tekniska data

• Borrdiameter: 18 mm
• Total längd (anker): 182 mm
• Gänga: M12
• Borrdjup: 150 mm
• Nödvändigt förankringsdjup i betong: 95 mm
• Max. spräng-/fastspänningsstycke (komponent): < 70 mm
• Utböjningsmoment för ankaret: 80 Nm

Kompatibilitet och montage

Monteras i borrade hål i betong av rätt kvalitet och rengjorda för borrståv. Följ borr- och förankringsdjup som angivits ovan för att uppnå nominella lastvärden. Ankaret är ett genomgångssystem: först genom bulten/skruven genom monteringsdelen och placera ankaret i hålet, dra sedan åt bulten till angivet moment, så att hylsan expanderar korrekt.

Säkerhets- och konstruktionsöverväganden

• Kontrollera betontypens tillstånd (sprucken/ostad) och använd relevanta dimensioneringsvärden vid projektberäkning.
• Följ borrdiameter, djup och åtdragningsmoment för att säkerställa korrekt expansion och bärkraft.
• Vid låga kantavstånd eller liten axelavstånd ger den tredelade spridheylsan förbättrad lastfördelning jämfört med enkla expanderingsankare.

Identifikation

Produktidentifikation är MPN 486.90.95 och GTIN 4043315041470. Om ett varumärkesnamn ska specificeras i materialdokumentation eller beställningssystem, anges dessa nummer för entydig referens.

Beskrivning baserad på teknisk produktionstext: högpresterande genomgångsanker med tredubbel spridheylsa och plastisk presring, lämplig för kraftigare förankringar i betong med krav på både drag- och tvärrbelastningar.
