Vippströmbyte På/Av

Vippomkopplare på/av för instrument- och funktionsbelysning

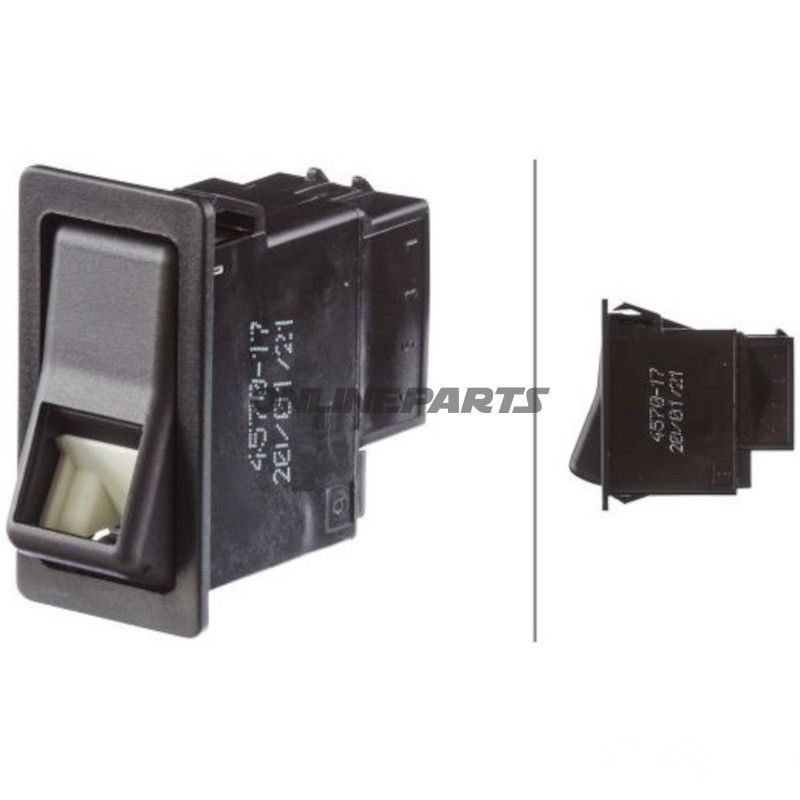

Denna vippomkopplare från Hella (GTIN: 4082300054880, MPN: 108.13.14) är en universell infällningskontakt avsedd för inomhusbruk i nyttofordon och personbilar. Den är utformad för positions- och funktionsbelysning (inte för glödlampor) och erbjuder en enkel, mekanisk manöverlösning med tre lägen.

Funktion

• Tvåstegs vippomkopplare med tre lägen: 0 = av, 1 och 2 (t.ex. lågt/högt eller två separata kretsar beroende på installation).
• Vippaktivering (vippmekanism) med räfflad (låsande/trappande) känsla som ger tydlig taktil återkoppling vid växling.
• Kombinationskontakt utförd som slutare (enkel krets), vilket innebär att kontakten sluter strömmen i de önskade positionerna.

Elektriska och mekaniska egenskaper

• Bärförmåga vid 12 V: 16 A; vid 24 V: 8 A. Dessa värden anger kontaktens maximala strömkapacitet under normal drift.
• Antal anslutningar: 5 stift, vilket möjliggör olika kopplings- och signaluppsättningar.
• Monteringstyp: flatstiftsanslutningar 6,3 mm (tre platser specificerade). Använd korrekta kabelskor för säker och vibrationsbeständig förbindelse.

Material och konstruktion

• Kåpa: svart, strukturerad plast. Materialet valdes för en kombination av låg vikt, motståndskraft mot inre miljöer och tilltalande estetik för instrumentpaneler.
• Modulär uppbyggnad: delen är tillverkad i en form som gör den enkel att montera i paneler och att ersätta vid service, samtidigt som den möjliggör standardiserade elektriska anslutningar.
• Hög växlingskapacitet: kontakterna är konstruerade för upprepad mekanisk aktivering utan snabb slitage under normala driftförhållanden.

Användningsområden och kompatibilitet

• Lämplig för positionsbelysning, instrumentbelysning eller funktionella ljusfunktioner i lastbilar, skåpbilar och personbilar — där LED eller andra icke-glödande ljuskällor används.
• Universal infällningsdesign passar standardpanelutskärningar och branschens flatstiftsanslutningspraxis (6,3 mm).
• Hos mekaniker och erfarna motorcykelägare används denna typ av switch ofta för styrning av extraljus, interiör- eller arbetsbelysning där enkel funktion och robusthet är viktig.

Installation och tekniska anmärkningar

• Säkerställ korrekt säkring enligt den belastning som kontakten ska bära (använd säkringar som matchar kretsens strömförbrukning och ledningstvärsnitt).
• Använd lämpliga flatstiftskontakter och krympflex eller andra korrosionsskyddande åtgärder för att säkerställa långvarig anslutning i fordonets inre.
• Vid koppling av flera funktioner (t.ex. två separata utgångar) bör du kontrollera kopplingsschemat och säkerställa att belastningen per utgång inte överskrider angivna 16 A / 8 A.

Identifiering

• Tillverkare: Hella. Produkten levereras under Hellas standard MPN 108.13.14 och kan entydigt identifieras via GTIN 4082300054880.

Denna vippomkopplare är ett praktiskt val när en enkel, pålitlig mekanisk på/av-funktion önskas för inomhusbelysning och tillbehör. Materialval och elektriska specifikationer gör den lämplig för professionell användning i fordonsinstallationer, förutsatt korrekt dimensionering och montering.
