Spade Connector Female 0.5-1.5 2.8Mmjmp Packung 100 Stück Alternative: 1580818

Platt kontaktkontakt (hon) 2,8 mm för ledare 0,5–1,5 mm² — JMP (158.07.69)

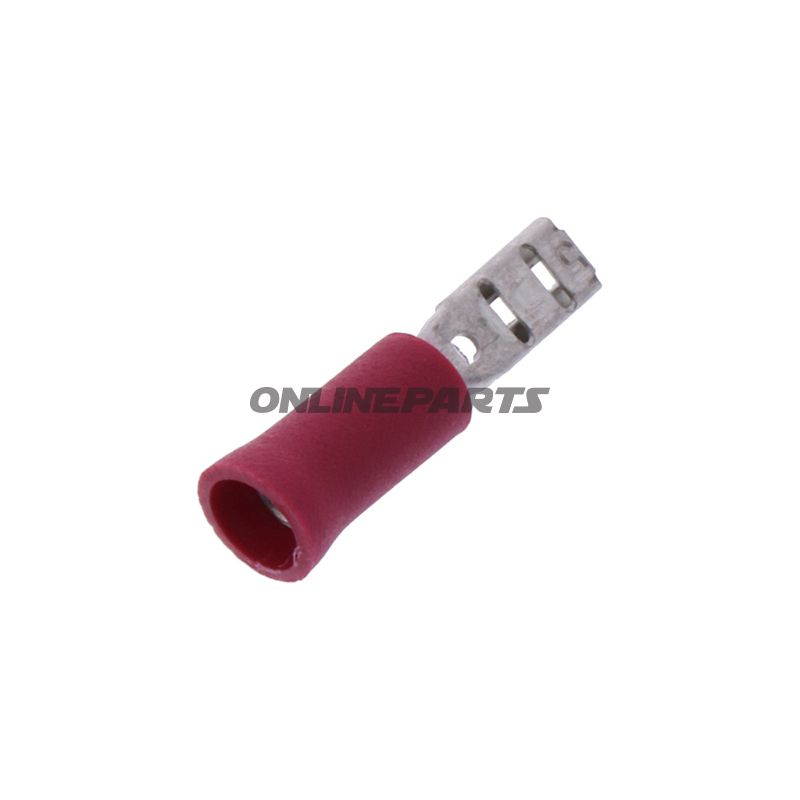

Produktöversikt: Denna isolerade, platta kontaktkontakt från JMP (MPN 158.07.69, GTIN 4043981349146) är avsedd för elektriska kopplingar där en 2,8 mm platta anslutning krävs. Den är utförd som en enkelpolig kvinnlig kontakt för ledare med tvärsnitt mellan 0,5 och 1,5 mm² och är färgkodad röd för enkel identifikation i kabelinstallationer.

Funktion och användning:

• Ger en mekanisk och elektrisk koppling mellan en enskild ledare och en motsvarande hankontakt (2,8 mm standard platta).
• Isoleringen minskar risk för kortslutning och oavsiktlig kontakt under trånga installationsförhållanden och vid tätpackade elektriska sammankopplingar.

Material och egenskaper:

• Kobberlegerad kontaktmaterial för god elektrisk ledningsförmåga och tillräcklig mekanisk styrka.
• Isolerande hölje i färgad plast (röd), dimensionerat för att skydda kopplingen utan att väsentligt öka kontaktens profil.
• Mått: kontaktmottagare 2,8 mm bred x 0,7 mm tjock; designad för ledningsträckt 0,5–1,5 mm².
• Temperaturbeständighet angiven till cirka -75 °C (ange lägsta temperaturgräns för materialet/isoleringen).
• Inte avsedd för löd- eller krympslang; kontakt och isolerande hölster är fabrikstillverkade.

Teknisk data (översikt):

• Typ: Kvinnlig plattkontakt / spakontakt kvinnlig
• Passar till platta kontaktstycken: 2,8 mm
• Ledartvärsnitt: 0,5–1,5 mm²
• Antal poler: 1
• Isolerad: Ja
• Lödning: Nej
• Värmesprut-/heat shrink-slang: Nej
• Temperaturbeständighet: angivet ned till -75 °C

Kompatibilitet och praktiska överväganden:

• Designad för standard 2,8 mm hankontakt — kontrollera mått vid byte för att säkerställa tät passform och korrekt kontakttryck.
• Röd färg följer vanlig färgkodning för mindre tvärsnitt; använd färgmärkning konsekvent för att behålla överskådlighet i större kabelsträngar.
• Vid upprepade anslutningar och frånkopplingar kan mekaniskt slitage över tid minska kontakttrycket; kontrollera synlig och elektrisk kontinuitet vid service.

Tillverkare och identifikation: Produkten kommer från JMP och levereras under artikelnummer 158.07.69 (MPN). GTIN 4043981349146 kan användas för entydig identifikation i inköpssystem och reservdelshantering.

Monteringsanmärkningar: Monteras normalt genom att sätta in avisolerad ledare i kontaktens krage och säkerställa god mekanisk fästning i hölstret. Se till korrekt ledningsdimension och använd lämpliga verktyg vid fastspänning eller krimpning, om tillämpligt.
