SÄKRINGAR MINI ANL 60A 4 DELAR

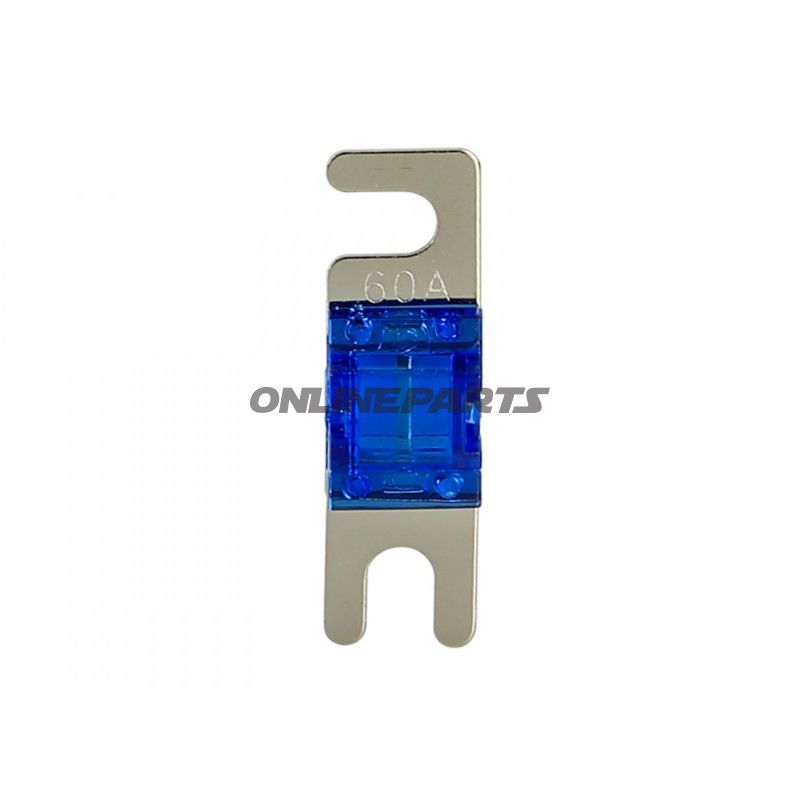

Mini ANL-säkring 60 A för bolt-down montering

Denna mini ANL-säkring från ACV (GTIN 4026724394047, MPN 194.09.77) är avsedd för elektriska kretsar i fordon där hög strömkapacitet i kompakt format krävs. Produkten är en bolt-down (boltinmonterad) säkring i ANL-mini format med 60 ampere märkström och måtten 42 x 12 mm.

Funktion

• Säkringens primära funktion är att skydda ledningsnät och komponenter mot överström och kortslutning genom att bryta kretsen när strömmen överstiger nominell värde (60 A).
• Bolt-down-utförande innebär att säkringen fästs mekaniskt med bultar genom ögonen, vilket ger en säker elektrisk förbindelse och god kontakt mot moduler eller säkringshållare designade för ANL-typen.
• Dimensionerna och mellanrum mellan hålen gör den lämplig för installation i befintliga ANL-mini-hållare eller specialmonteringsramar på motorcyklar, båtar och annan fordons-elektronik med begränsat utrymme.

Material och egenskaper

• Ledande delar är tillverkade i metalllegering med silverfärgad finish för låg kontakttorck och stabil strömledning under belastning.
• Isolerande delar och kåpa är tillverkade i värmetåligt, elektriskt isolerande material för att motstå temperaturökningar vid belastning utan deformation.
• Håldiameteren är 8,5 mm med ett hålavstånd (centrum-till-centrum) på 30 mm, vilket är standard för bolt-down ANL-mini-montering.
• Storleken 42 x 12 mm gör säkringen betydligt smalare än standard ANL, vilket är användbart i trånga monteringssituationer utan att kompromissa med strömkapaciteten.

Tekniska data

• Typ: Bolt Down Fuse / ANL Mini
• Dimensioner: 42 x 12 mm
• Märkström: 60 A
• Märkspänning: 36 V
• Hålavstånd: 30 mm
• Håldiameter: 8,5 mm
• Automatisk: Nej (enkelföljande tråd/smältelelement-typ)

Kompatibilitet och användning

• Kan användas i säkringshållare och paneler som är designade för ANL-mini bolt-down-säkringar. Kontrollera hålavstånd (30 mm) och håldiameter (8,5 mm) på monteringspunkten före installation.
• Inte en automatisk återkopplande säkring — när säkringen utlöses ska smältelelementet bytas.

Praktiska anmärkningar

• GTIN 4026724394047 och MPN 194.09.77 anger den exakta varianten från märket ACV, vilket hjälper till att säkerställa korrekt reservdelmatchning vid service och reparation.
• Vid byte; välj samma typ och märkström (60 A) samt säkerställ korrekt bultmoment och kontaktytor för att undvika resistiv uppvärmning.
• Undvik att ändra säkringsvärdet utan att bedöma hela kretsens dimensionering; en högre säkring kan skydda komponenterna dåligt vid fel.
