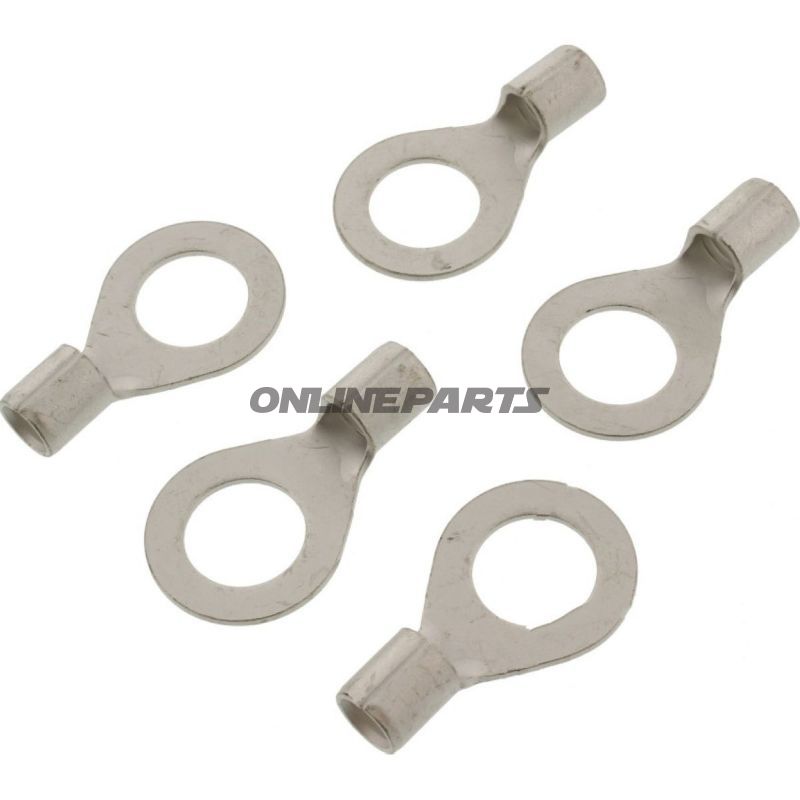

Ringzunge 16.0 M12 Jmppack 5 Pcs

Okammad ringkabelskärm (ringskruv) M12 för ledningsarea upp till 16,0 mm²

Produkt: JMP ringskärm, modellnummer 158.05.69 (GTIN: 4043981277692). Denna okammade ringskärm är tillverkad för etablering av fasta, mekaniskt robusta anslutningar mellan enkelledarkablar och skruv- eller bultförskruvningar med M12-förborning.

Funktion och användning

• Ringskärmen används för att fästa en ledares avisolerade ände under en bult eller skruv, där en ringform säkerställer stabil elektrisk kontakt och begränsar rörelse/ryck.
• Designad för enkelpolig anslutning, lämplig för jordförbindelser, potentialutjämning eller kraft/signalkomponenter i elektriska kretsar på maskiner, fordon och installationsutrustning.
• Passar genomgående eller fästhål med M12-diameter.

Material och konstruktion

• Okammad utförande: Den elektriska kontaktytan är metallisk utan ytterligare plastisk isolering, vilket ger direkt metall-vid-metall-kontakt vid montering.
• Typiskt material för denna typ av produkter är kopparlegering (ofta tinnbelagd) för att säkerställa god elektrisk ledningsförmåga och motståndskraft mot korrosion. JMP anger produktserien, och MPN 158.05.69 identifierar specifikationen.

Tekniska uppgifter

• Typ: Ringskontakt (ringskärm)
• Förborning/passform: M12
• Max ledningsarea: 16,0 mm²
• Antal poler: 1
• Sammanfogningar: Inte lödas
• Okammad: Ja (ingen krymp- eller plastisolering)

Kompatibilitet och montering

• Lämplig för ledare upp till 16,0 mm². Vid montering ska kabelns ledararea överensstämma med hållens inre dimension för att uppnå korrekt mekaniskt grepp och elektrisk kontakt.
• Passar till bultar eller skruvhuvudsetiketter med M12-diameter. Kontrollera huvudtyp och flattryck för att undvika ojämn belastning på ringen.
• Monteras vanligtvis med lämpligt crimpverktyg; alternativt kan korrekt dimensionerad presses- eller lödprocedur användas beroende på installationskrav (produkten är inte förberedd för lödning som standard).

Standarder och märkning

• Utförandet följer DIN 46234 för ringsko av okammad typ, vilket anger form- och måttoleranser för denna kategori.
• JMP som tillverkare/märke och MPN 158.05.69 samt GTIN 4043981277692 används för entydig identifiering vid beställning och reservdelsstyrning.

Noteringar vid inköp och lager

• Produkten levereras okammad och utan förmonterad krympslang. Se till att använda korrekt verktyg och eventuell kompletterande korrosionsskydd vid behov (t.ex. korrosionsmedel eller lämplig beläggning) i aggressiva miljöer.
• Kontrollera dimensioner och M12-bultdiameter i installationen före montering för att säkerställa korrekt passform och kontaktyta.

Brandet JMP och produktens MPN (158.05.69) tillsammans med GTIN 4043981277692 kan användas vid inköp eller vid sökning i reservdelsdatabaser för att säkerställa att rätt ringskärm väljs för applikationen.
