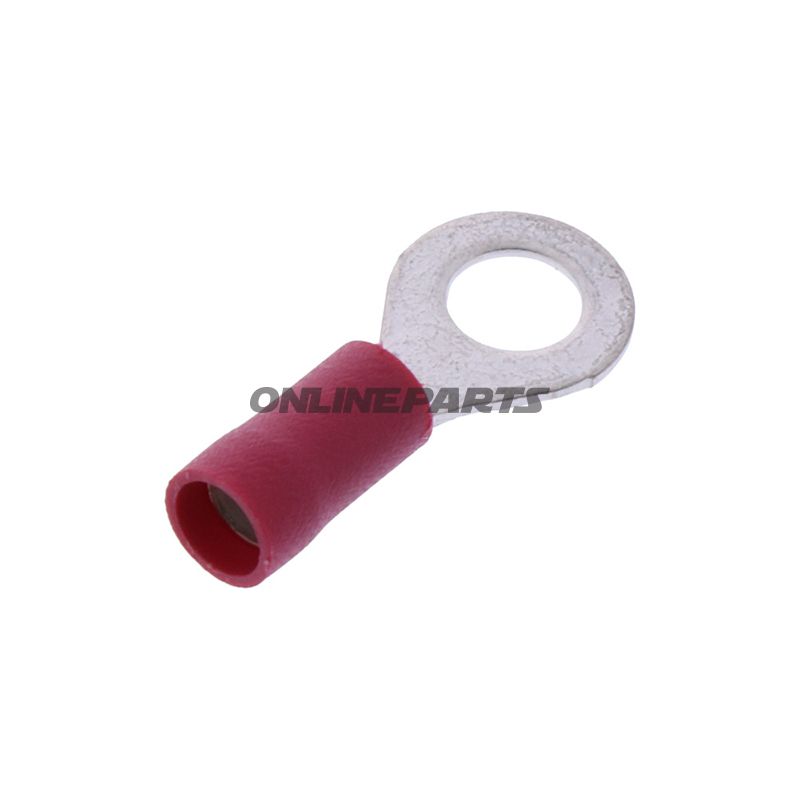

Ringkabelsko JMP 158.07.93
Isolerad ringkabelsko för 0,5–1,5 mm². Borrning ø 5,3 mm. Röd färg.
Leveranstid:
1-5 arbetsdagar
Ringkabelsko (isolerad) M5 till ledningsarea 0,5–1,5 mm² — JMP (GTIN 4043981349368, MPN 158.07.93)
Denna isolerade ringkabelsko från JMP (MPN 158.07.93, GTIN 4043981349368) är utformad för elektriska anslutningar där en fast, vibrationsbeständig skruvförbindelse önskas. Produkten fungerar att ge en säker mekanisk och elektrisk anslutning mellan en ledning och en skruv- eller boltterminal med M5-genomföring.
Funktion och användning
Ringkabelskoen monteras på avisolerat ledningsände och fästs under en skruv eller mutter på en komponent, ram eller förankring. Den runda öppningen (borrning Ø ≈ 5,3 mm) passar till M5-skruvar och säkerställer god kontaktyta, vilket minskar motstånd och värmbildning vid strömföring. Isoleringen skyddar mot kortslutning och mekaniskt slitage i monteringspunkten.
Material och konstruktion
Kärnan är en metallring (ledande del) avsedd för lodfri anslutning — kabelskoen är inte avsedd för fastlödda sammansättningar. Den yttre isoleringen är polymerbaserad och färgkodad röd för snabb identifiering av ledare storlek i installationer. Materialvalet syftar till att kombinera god elektrisk ledningsförmåga med tillräcklig mekanisk styrka och isoleringsegenskaper i normalt motorcykel- och fordonsmiljö. Ange temperaturbeständighet upp till -75 °C för materialet, vilket rör motstånd vid låga temperaturer.
Tekniska egenskaper
- Typ: Ringkabelsko / ringkonnector
- Passar skruv: M5 (borrning ca. 5,3 mm)
- Lämpligt ledningsområde: 0,5–1,5 mm²
- Isolerad: Ja
- Lödning: Nej (svetsning/lodning inte nödvändigt)
- Antal poler: 1
Kompatibilitet och användningstips
Ringkabelskoen är lämplig för standardledningar inom det angivna tvärsnittet och passar till alla terminaler där M5-skruv används. Se till korrekt avisolering och identisk ledningsdimension för att uppnå ordentlig crimpkraft och elektrisk kontakt. Använd lämpligt crimptillbehör för isolerade kabelsko för att undvika skador på isolationen och säkerställa mekanisk stabilitet. Kontrollera skruv-/mutterförband för korrosion i utomhus eller fuktiga miljöer.
Praktiska anmärkningar
Produkten levereras med röd isolering, som vanligtvis används för att ange en viss ledningsarea vid märkning av installationer. GTIN (4043981349368) och JMP MPN (158.07.93) används vid inköp och när man söker efter tekniska data eller reservdelslistor. Beskrivningen anger typer och mått; mät alltid den faktiska komponenten eller installationskrav före montering för att säkerställa korrekt passform.
Tekniska data (kort)
Typ: Ring Connector — Passar till M5 · Ledningsarea: 0,5–1,5 mm² · Isolerad: Ja · Lödning: Nej · Poler: 1 · Borrning: ≈5,3 mm · Temperaturområde: uppgift ned till -75 °C.
