Relay Umschalt Div

Märke: Hella — MPN: 108.06.62 — GTIN: 4082300078701

Detta är ett 5-poligt växlar- eller arbetsströmsrelä från Hella, avsett att sluta kretsar mellan batteri/strömförsörjning och olika elektriska förbrukare i fordon. Reläet används typiskt för strålkastare och extraljus, signalhorn, värmeelement, fläktmotorer, elektriska fönsterhissar, klimatanläggningar och tändrelaterade kretsar där det är nödvändigt att styra högre strömmar via en lågströmstyrning.

• Funktion: 5-poligt växlarrelä (växlande kontakt) som sluter kretsar och möjliggör styrning av belastningar via en separat styrkrets.

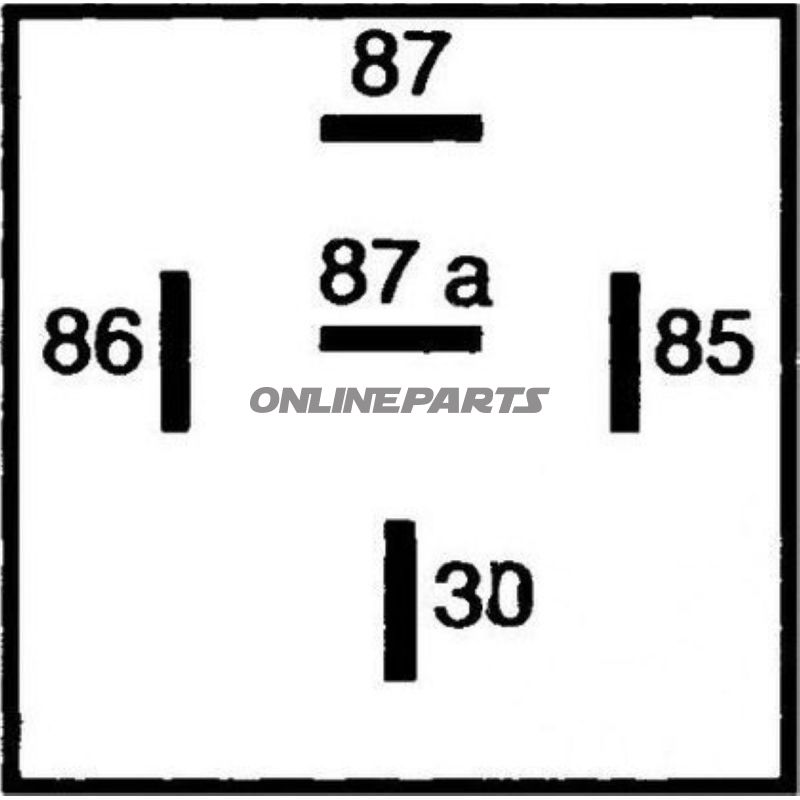

• Plug-typ / diagram: Plug Type ID B1, schematiskt W2.
• Spänning: 12 V (fordonsstandard).
• Montering: Minirelä levereras med monteringsfäste (hållare) för enkel fastsättning i motor- eller säkringsutrymme.
• Anslutningar: Flatstift 6,3 mm.

• Ohmsk (resistiv) belastning: 20/30 A — lämplig för lampor och värmeelement inom dessa strömvärden.
• Induktiv belastning: 5 A — vid belastningar med spolar (t.ex. vissa motorer eller reläspolar) måste denna gräns följas.
• Kapacitiv belastning: 20/30 A.
• Temperaturområde (max): Upp till 80 °C.

Reläet är utfört som ett minirelä med metallhållare och plastkåpa. Kontakter och invändiga ledare är dimensionerade för de angivna strömstyrkorna; flatstiftsanslutningar på 6,3 mm säkerställer standardiserad förbindelse. Parallellmotstånd (motstånd inbyggt parallellt) är integrerat för att säkerställa korrekt fungerande tänd-/styrkretsar och för att anpassa reläets spännings- och strömförhållanden i praktisk användning.

• Kontrollera att den nominella belastningen (resistiv/induktiv) matchar den aktuella applikationen. Vid högre induktiva motorbelastningar rekommenderas externt relä eller annan skyddsåtgärd.
• Säkerställ korrekta förbindelser till flatstift och korrekt säkring i matningskretsen för att undvika överbelastning.
• Monteringsfästet ger stabil fastsättning; placering bör väljas så att temperaturen inte överstiger reläets maximala driftstemperatur.
• Observera att reläets växlarconfiguration (växlar) ändrar förbindelser beroende på styrsignalens läge — följ W2-diagrammet vid felsökning eller anslutning.

Spänning: 12 V

Antal poler: 5

Funktion: Sluter/växlar (closing / change)

Belastningskapacitet: 20/30 A (resistiv/kapacitiv), 5 A (induktiv)

Montering: Med hållare

Hellas artikelnummer 108.06.62 och GTIN 4082300078701 identifierar denna specifika 5-poliga 12 V växlarlösning. Beskrivningen täcker funktion, elektriska gränser och rekommendationer för montering och användning, så att mekaniker kan bedöma lämplighet för konkreta fordonsapplikationer.
