Relay Schliesser 12V 40A5-Polig Incl Holder

Stängrelé 12 V, 40 A, 5-polig med hållare för bil- och motorcykelinstallationer

Produkt: Stängrelé 12V 40A 5-pol med hållare från Hella (MPN: 108.02.65, GTIN: 4082300688382). Detta är ett fem-poligt normalt öppet (stäng) arbetsrelä avsett att sluta strömmen mellan källa och nyttjare i 12 V-system.

Funktion och användning

• Reléet fungerar som en elektrisk kontakt som stänger kretsen när spolen aktiveras. Det används för att styra ström till nyttjare från en separat strömförsörjning, så styrströmmen (låg ström genom kontakten) kan aktivera högre belastningar utan att föra stora strömmar genom kontaktlådan eller handreglage.
• Lämpligt för parvis anslutna nyttjare som extraljus (parade fjärrisar / dimljus), horn, värmeelement, fläktar, elrutor, klimatanläggning och tändningsrelaterade belastningar där en pålitlig 12 V-styrning behövs.
• Den medföljande hållaren gör det enklare att montera reläet i motorutrymmet eller bakom paneler med vibrationer och begränsad plats.

Elektrotekniska egenskaper

• Nominal driftspänning: 12 V.
• Nominalt kontaktbärareströmm: 40 A (ohmsk och nominell). För induktiva belastningar rekommenderas att ta hänsyn till reläets specificerade induktiva gräns.
• Induktiv belastning: 15 A; kapacitiv belastning: 5 A — dessa värden beskriver reläets användbarhet vid belastningstyper med olika startströmmar och transienter.
• Temperaturområde: -40 °C till +125 °C, vilket täcker normala drift- och motorutrymmesförhållanden.

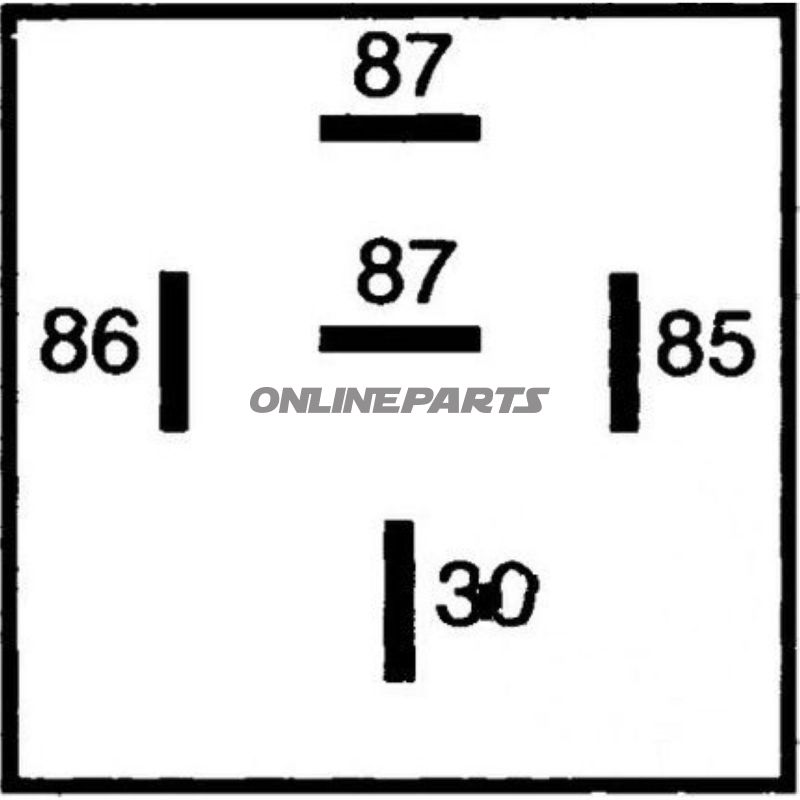

• Kontakt-/utförande: Identifikation B2; kretsdiagram motsvarar S6 (5-polig). Reläet har parallellmotstånd till spolen för bättre avstängning och stabilitet.

Material och byggkvalitet

• Kontakmaterial väljs för att hantera angiven ström vid upprepad växelbelastning; den inbyggda spolen har parallell avkoppling för att minska spänningspikar vid avkoppling.

Praktiska installationstips

• Placera reläet i hållaren och fäst med passande skruvar för att begränsa rörelse vid vibrationer.
• Använd korrekt dimensionerade kabelskor och kablar avsedda för 40 A för att undvika spänningsfall och överhettning. Fungera säkring bör placeras närmare batteriets positiva terminal enligt komponentens amperkrav.
• Vid anslutning av induktiva belastningar (t.ex. motorer, spolar) bör man beakta startströmmar och eventuella kompletterande transientskyddskomponenter.

Kompatibilitet och märke

Som ett Hella-relä (MPN 108.02.65, GTIN 4082300688382) är det utformat enligt vanliga bilindustristandarder och passar i system som använder 5-polig reläuppsättning med B2-kontakt. Bekräfta alltid pinout och krysschema i fordonets dokumentation innan permanent installation.

Sammanfattning

Hella 5-poligt stängrelä, 12 V / 40 A, med hållare erbjuder en robust, temperaturbeständig lösning för att byta ström till olika bil- och motorcykelkomponenter. MPN 108.02.65 och GTIN 4082300688382 kan användas för identifiering vid reservdelsbeställning eller vid sökning efter kompatibilitet.
