Övertröckningsventil JMP 2500H till FOX 2500 Mobil scen-/lyftutrustning

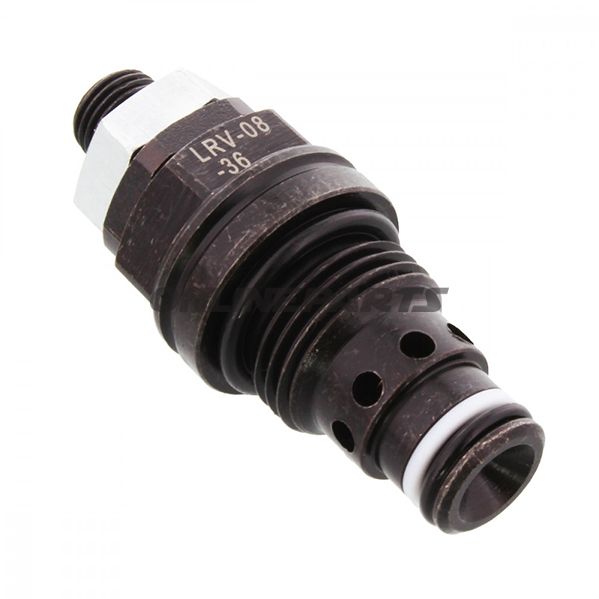

Produkt: Övertröckningsventil JMP 2500H (JMP originaldel D35-813). Detta är en tryckbegränsningsventil utformad för användning på FOX 2500 Mobil lyft-/scenebordssystem där den skyddar hydrauliska kretsar mot övertryck.
Funktion
- Övertröckningsventilen öppnar vid en förutbestämd trycknivå för att leda överskotts hydraulolja bort från arbetsområdet och därigenom förhindra skador på pumpar, slangar och cylindrar.
- Den är avsedd för kontinuerligt drift i industriella och scenetekniska miljöer där upprepade belastningar och trycktoppar kan förekomma.
- Monteras i det hydrauliska kretsloppet som säkerhetselement mellan pump och aktuatordel för att säkra systemet vid onormalt högt tryck.
Material och konstruktion
- Kärnan och inre komponenter är tillverkade i legerat stål, bearbetade för att uppnå exakt inställnings- och öppningstolerans. Ytbehandlingar minskar korrosion och slitage.
- Kroppen är dimensionerad för mekanisk stabilitet under upprepade tryckcykler. Materialvalet är valt för att ge lång livslängd under typiska hydraulikvätskor och driftstemperaturer.
- Utförandet med yttre sexkant (SW 21) gör den lämplig för montering med vanligt verktyg och säkerställer korrekt åtdragning utan specialverktyg.
Dimensioner och mekaniska data
- Längd: 58 mm (total längd för komponenten).
- Svensk nyckelvidd/skruvvidde (SW): 21 mm — relevant vid montering och isärtagning.
- Typbeteckning/varenummer: JMP originaldel D35-813.
Kompatibilitet
- Angett specifikt till FOX 2500 Mobil (scenebord/lyfts_system). Vid användning i andra system bör ventilställningen och anslutningsdimensioner verifieras mot systemets krav.
- Trots att JMP 2500H är en originaldel till FOX 2500 Mobil rekommenderas kontroll av anslutningsgängor, oljeklass och önskad tryckinställning innan montering i alternativa installationer.
Identifiering och referens
- Tillverkare/märke: JMP — känt för reservdelar till sceneteknik och hydrauliska komponenter. Märket framgår av produktbenämningen och originaldelsbenämnelsen.
- MPN (tillverkarnas artikelnummer): 652.20.28 — använd detta nummer vid beställning för att säkerställa korrekt utbytesdel.
- GTIN: Ingen angiven för denna produkt; använd MPN och JMP D35-813 vid förfrågningar och lagerkontroll.
Praktiska anmärkningar till installation och underhåll
-
-
- Vid utbyte rekommenderas kontroll av systemets säkerhetsinställningar och eventuell test under kontrollerad belastning före normal drift.
Om du behöver ytterligare tekniska data såsom exakt öppningstryck, gängtyp eller skematiska måttdiagram, kan JMP MPN 652.20.28 och originaldel D35-813 användas som referens vid förfrågan till leverantören eller till tillverkarens tekniska dokumentation.
