OIL MISTER KOMPLETT 1/2

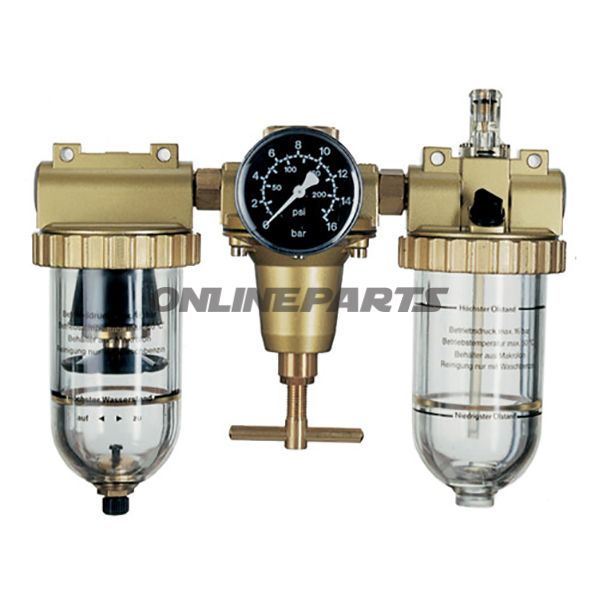

Vedlikehållsenhet 1/2" (Wartungseinheit) för tryckluftssystem

Denna vedlikehållsenhet från EWO (GTIN: 4030875000221, MPN: 656.03.79) är avsedd för montering i tryckluftledningar för att säkerställa filtrering, avvattning och tryckövervakning. Enheten levereras med plastbehållare, manuell avlopp och ett integrerat manometer, så att service teknikern snabbt kan kontrollera och avlägsna kondenserat vatten och partiklar från systemet.

Funktion och användning

• Filtrering: Tar bort fasta partiklar och skyddar nedströmskomponenter som ventiler och regulatorer.
• Avlopp/avvattning: Manuell dräneringsfunktion för att säkerställa att kondenserad vätska kan avlägsnas kontrollerat utan att avbryta systemet.
• Tryckövervakning: Inbyggt manometer gör det möjligt att avläsa driftstrycket direkt vid underhållsenheten.
• Användning: Lämplig för industriella och verkstadsmiljöer där luftkvalitet och kondenshantering har betydelse för driftsäkerhet.

Tekniska väsentligheter

• Anslutning: G 1/2" (1/2 tum).
• Nominell bredd: DN 15.
• Kontrollområde: 0,5 till 10 bar.
• Maksimalt driftstryck: 16 bar.
• Driftstemperatur: 0 °C till 50 °C.
• Flödeshastighet vid 6 bar: ca. 110 m³/h.
• Mått (Ø x H): 281 x 1.117 mm.
• Tryckavhängighet: < 2 %.
• Användbar behållarkapacitet (vatten): ca. 80 cm³; användbar oljekapacitet: ca. 135 cm³.

Materialval och egenskaper

Enheten använder plastbehållare för kondensat och olja, vilket minskar vikt och korrosionsrisk jämfört med metallbehållare. De plastmaterial som vanligtvis används till denna typ av komponenter är dimensionerade för kommersiell drift vid angivna temperatur- och trykområden. Manometer är monterad för snabb visuell kontroll och är lämplig för de specificerade tryknivåerna. Den manuella dräneringsventilen är en enkel mekanisk lösning som kräver minimal underhåll och ger kontrollerad tömning av uppsamlad vätska.

Kompatibilitet och installation

• Passar till installationspunkter med G 1/2" gäng och rörsystem utformade för DN 15.
• Kontrollera att driftstrycket i systemet inte överskrider 16 bar, och att driftstemperaturen hålls inom 0–50 °C.
• Vid montering rekommenderas placering där kondensation typiskt förekommer, samt tillgänglighet för manuell tömning av behållaren.

Identifiering

Produkten säljs under märket EWO och identifieras med producentnummer (MPN) 656.03.79 samt GTIN 4030875000221. Uppgifterna är användbara vid ombeställning, reservdelsökning och kvalitetsdokumentation.

Noteringar

• Uppgifter om kapaciteter och flöden är baserade på tillverkarens uppgifter; faktiska värden kan variera beroende på installationens tillstånd och arbetsgivare.
• Produkten levereras normalt som en enda vedlikehållsenhet; eventuell emballage eller leveranskvantitet kan variera och bör klargöras vid köp.
