Kula huv koppling 800 kg WW8-B 60 mm

Kulehakekoppling 800 kg WW8-B till dragstag Ø60 mm

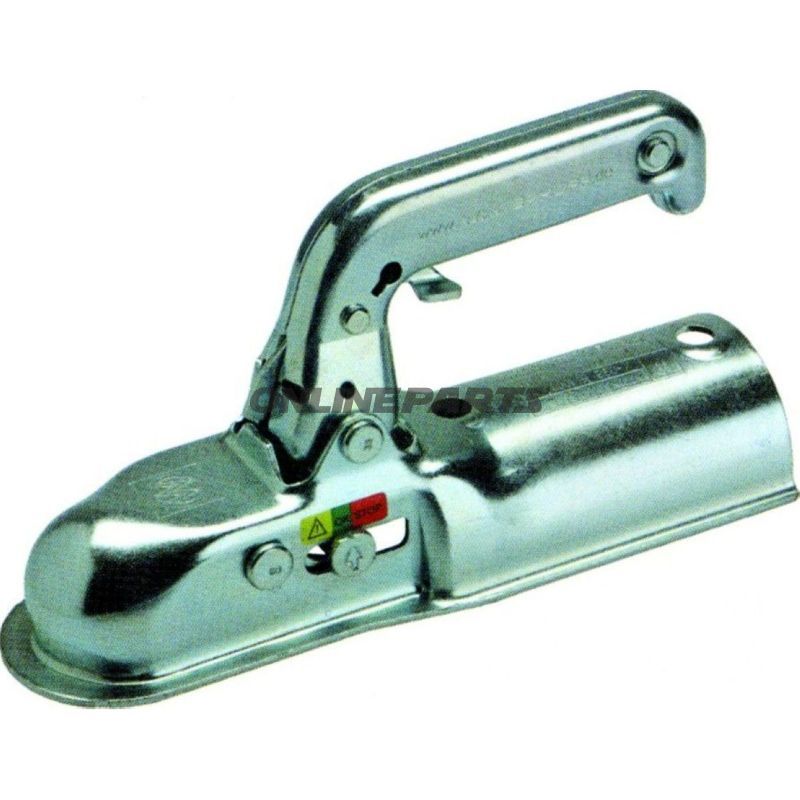

Denna kulehakekoppling (modell WW8-B, MPN: 338.00.59, GTIN: WW8-B) är utformad för mekanisk sammankoppling av släpvagn och dragfordon med en dragstagstørrelse på 60 mm. Produkten levererar mekanisk funktionalitet för säker stängning och fasthållning av kulan och är konstruerad för användning vid upp till 800 kg släpvagnsvikt med en tillåten stödbelastning på 75 kg. Kopplingen är EF-godkänd under nummer 00-0229 e4.

Funktion och användning

• Kopplingen öppnas genom att luta handtaget framåt och stängs genom att trycka handtaget nedåt eller genom lodrät stödbelastning från släpvagnen.
• Manuellt utförandet är gjort för en-handsgrepp med ett stort, ergonomiskt handtag för lättare hantering vid på- och avkoppling.
• Handtaget har en inbyggd låsning som förhindrar oavsiktlig öppning; det kan monteras en kontakt- eller cylindernyckel i handtaget för tjuven-säkring.
• En multifunktionsindikator på husets sida visar kopplingens tillstånd (öppen/stängd) samt slitage på koppling och kula, vilket gör det möjligt snabbt bedöma livslängd och behov av underhåll.

Material och konstruktion

• Konstruktionen är utförd i plåtböjstål med ytförberedelse lämplig för mekaniska och utomhusmiljöer. Stålens styvhet och formstabilitet säkerställer korrekt passform runt dragstaget och motstår de krafter som uppstår vid normalt släpvagnsdriv.

Tekniska data och kompatibilitet

• Modell: WW8-B (MPN: 338.00.59)
• GTIN: WW8-B
• Godkännande: EF/EG nr. 00-0229 e4
• Släpvagnslast: 800 kg
• Tillåten stödbelastning: 75 kg
• Dragstagstørrelse: Ø 60 mm
• Borrhål: 11 mm
• Tillslutningsmått (överkonstruktion): 90 mm
• Utförande: B

Praktiska förhållanden vid montering och användning

• Kontaktfästet kan monteras i handtaget för kabel- eller kontaktförvaring och underlättar anslutning till släpvagnen.
• Multifunktionsindikatorn för slitage hjälper vid rutinbesiktning och minimerar risken för driftstörningar till följd av okontrollerat slitage.
• Kopplingens manövreringsmetoder (lutning framåt för öppning, tryck nedåt eller belastning för stängning) är kompatibla med standardpraxis vid på- och avkoppling av lätta släpvagnar.

Användbarhetsanmärkningar

• Uppgifterna om vikt och dimensioner bör kontrolleras mot fordonets och släpvagnens specifikationer före montering.
• Vid placering i korrosiva miljöer rekommenderas regelbunden kontroll av yta och rörliga delar; byt ut delar vid konstaterat betydande slitage, som indikatoren kan visa.
• Produkten levereras utan specifikation om antal delar i förpackningen — vid köp bör leverantören klargöra leveransmängden så att det inte missförstås som paketantal i grossistförpackning.

Denna kulehakekoppling är lämplig för verkstäder och erfarna användare som söker en robust, mekanisk lösning för lätta släpvagnar med 60 mm dragstag. Märkeuppgifter: fabrikantens artikelnummer framgår som MPN 338.00.59 och produktens GTIN anges som WW8-B.
