Koppling I Gänga 1/2 tum

Koppling med invändigt gäng G 1/2 till tryckluft/flöde (PN 16)

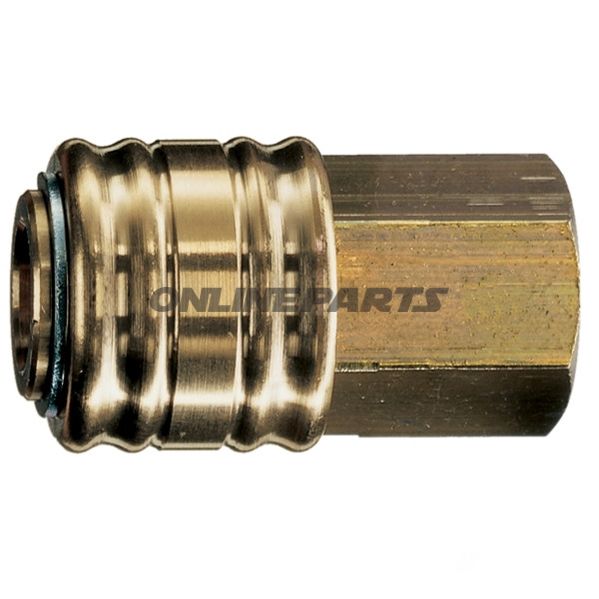

Produkt: Koppling I Gänga 1/2 tum från EWO (MPN: 656.04.52, GTIN: 4030875000405). Denna komponent är en enhandig standardkoppling med invändigt gängförberedd för system med maximalt arbetstryck upp till PN 16.

Funktion och användning

• Kopplingen gör det möjligt att snabbt ansluta och lossa slangar eller kopplingar med G 1/2 (invändigt) anslutning med en hand, vilket är praktiskt vid frekventa anslutningsoperationer i verkstaden eller på maskiner.
• Inbyggd backventil i kopplingen säkerställer att mediet (t.ex. tryckluft) inte strömmar tillbaka vid av-koppling, vilket begränsar trycksläpp och förlust av medium i systemet.
• Plug-/ kontaktdelen levereras utan backventil, vilket gör kombinationen lämplig när backventil i själva kopplingen önskas styrande för backflöde.

Materialval och egenskaper

• Rullstift-låsning (roll låsning) säkerställer mekanisk fasthållning av kontakten under drift; konstruktionen är enkel och robust mot upprepad till- och frikoppling.
• Gummipackningar och interna tätningar (typisk NBR eller liknande elastomer, beroende på modell) är valda för att ge täthet mot luft och oljedimma; använd alltid kompatibla medier i förhållande till tätningarnas kemiska motståndskraft.

Tekniska anmärkningar

• Anslutning: G 1/2 (invändigt gäng), standardiserad gängtub—säkra kompatibilitet med vanliga G 1/2 han- eller adapternsättningar.
• Dimensionering: Angiven som standardkopplingar DN 7,2 (mässing) — detta hänvisar till invändig genomströmningsdimensionering och användningsområde.
• Arbetstryck: PN 16 (max. driftstryck upp till 16 bar) — kontrollera systemets driftsvillkor före installation.

Kompatibilitet och monteringsråd

• Kopplingen är avsedd för system med G 1/2-anslutning och passar i praktiken till standard G 1/2-anslutningar på slangar, rör och adaptrar.
• Vid montering: använd korrekt gängtätningsmedel (t.ex. PTFE-tape eller gäng pasta lämplig för mediet som systemet använder) och undvik översträckning för att skydda gäng och tätflätsor.
• Vid användning i oljehaltiga eller aggressiva medier bör tätningstyp och mässingens kompatibilitet bedömas närmare.

Praktiska fördelar för mekaniker och motorcykelägare

• Snabb enhandes betjäning sparar tid vid frekventa verkstadsoperationer.
• Backventil i kopplingen minimerar förlust av tryckluft/medium vid avkoppling och minskar risk för förorening i systemet.
• Mässingkonstruktionen kombinerar hållbarhet och korrosionsmotstånd i vanliga verkstadsmiljöer.

Identifikation: Produkten marknadsförs av EWO och kan identifieras på MPN 656.04.52 och GTIN 4030875000405 vid sökning i reservdelslistor eller vid beställning.

Obs: Uppgifterna täcker konstruktiva och funktionella aspekter; kontrollera alltid kompatibilitet med ditt specifika system (medietyper, temperatur, tryck) före installation.
