KOPPAR TÄTNINGSBRICKA ID 20X26X1.5

Packningsring i koppar till oljeavtappningsplugg — ID 20 mm, UD 26 mm, tjocklek 1,5 mm

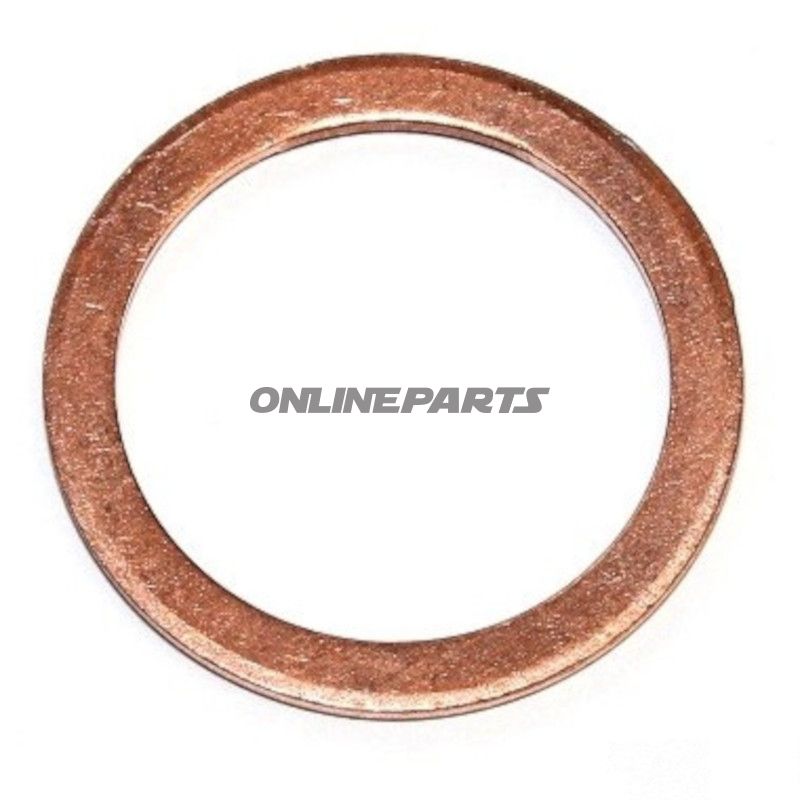

Produkt: Packningsringen i koppar från Elring (MPN 453.02.59, GTIN 4067806026166). Denna platta packning i A-form används huvudsakligen som tätningsring vid oljeutloppsproppar och liknande applikationer på motorer där en metalpackning krävs för att säkerställa tät kontakt mellan ytor.

Funktion och användning

• Packningsringen fungerar som en statisk tätning mellan gängade eller plana ytor, vanligtvis vid oljeutloppspropp eller andra avlopps- och täckelement på motorer.
• A-formen (konisk/trappstegad profil) ger en kontrollerad deformation vid åtdragning, vilket förbättrar tätningseffekten mot både olja och bränsle.

Material och egenskaper

• Material: Koppar. Koppar har god formbarhet och säkerställer tät försegling vid måttliga tillspänningsmoment utan att skapa skarpa kanter mot skruvgängor eller karossytor.
• Korroisonstålighet: Koppar är motståndskraftigt mot typiska motoroljor och bränslen, vilket begränsar risken för nedbrytning i driftsmiljön.
• Temperatur- och tryckegenskaper: Kopparpackningar tål de temperaturer och tryckförhållanden som normalt förekommer vid oljeutloppsapplikationer och lågt- till medelhögt tryck, förutsatt korrekt åtdragning och ytfinnish.

Dimensioner och standard

• Inre diameter (ID): 20 mm
• Yttre diameter (UD): 26 mm
• Tjocklek/höjd: 1,5 mm
• Form: A-form (trappsteg/konisk profil)
• Standardreferens: ISO 7603 (anger dimensionella och typmässiga egenskaper för plana metallpackningar)

Tekniska anmärkningar

• Packningsringen är angiven som bränsle- och oljeresistent — egenskaper som gör den lämplig för oljeutloppsproppar.
• Ringen är inte en elastisk tätlösning; tätningen uppnås genom plastisk deformation vid korrekt åtdragning. Över- eller understramning kan kompromissa tätningen.
• Kontrollera alltid ytkvaliteten på kontaktytor och tillverkarens tillståndsvyer vid återmontering.

Kompatibilitet

• Angiven användning inkluderar Mercedes-modeller där denna dimension och A-form är specificerad. Kan även användas på andra motorer eller komponenter med matchande flange- och skrugeometri.
• Kontrollera dimensionerna (ID 20 mm, UD 26 mm, tjocklek 1,5 mm) mot befintlig packning eller tillverkarens reservdelinformation före montering.

Identifiering

• Varumärke: Elring — en välkänd leverantör av tätningslösningar för automotive applikationer.
• MPN (artikelnummer): 453.02.59
• GTIN ( streckkod): 4067806026166

Monteringstips

• Rengör kontaktytor från smuts, gammalt tätningsmaterial och oljefläckar före montering.
• Montera packningsringen centrerad och använd rätt moment vid åtdragning för att säkerställa enhetlig deformation.
• Byt packningsringen vid varje demontering av oljeutloppsproppen — metallpackningar är ofta engångsartiklar för optimal tätning.
