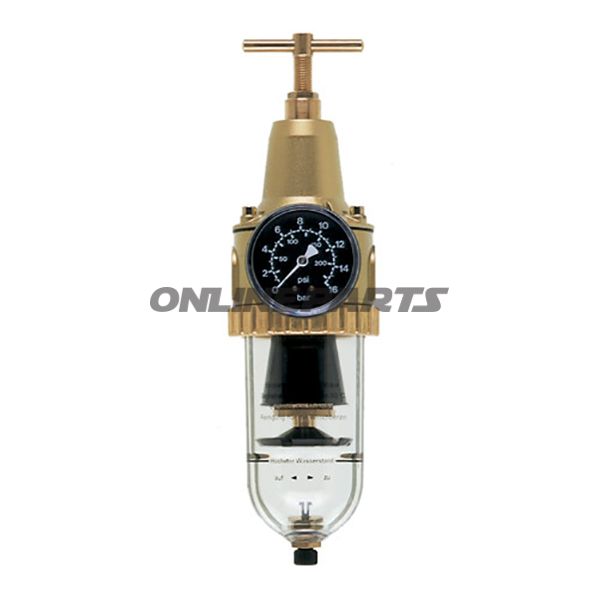

Filterdruckminderer 1/2

Filtertrykreducer 1/2" til trykluftsystemer (DN 15)

Produktöversikt: Detta filtertrykreduceringsaggregat från EWO (GTIN: 4030875000160, MPN: 656.73.17) kombinerar partikel- och kondensatavskiljning med trykreduktion i en enhet. Enheten är avsedd för montering i trykluftnätet, där den levererar filtrering, manuellt kondensatavlopp och tryckstyrning i storleken DN 15 (anslutning G1/2).

• Funktion: Enheten filtrerar och separerar kondensat från trykluften via en sinterbronze filterinsats, och reducerar samtidigt trycket med membranbaserad reglering med sekundär ventilation (återledningskontroll). Manuellt betjänat kondensatavlopp (knapp) stoppar ansamling av vätska i behållaren.
• Användning: Lämplig för verkstadskomponenter, pneumatiska styrsystem och övriga trykluftinstallationer där DN 15/G1/2 anslutning används. Målgruppen är fackmän och motorcykelägare/tekniker som kräver pålitlig filtrering och stabil reduktionstryck.

Material och konstruktion: Huset i zinktrycktgjuten legering för god dimensionell stabilitet och korrosionsmotstånd i vanliga industriella miljöer. Filterinsatsen är tillverkad av sinterat bronze (50 mm), vilket ger hållbar mekanisk filtrering och god motstånd mot partikelbelastning. Behållaren kan väljas i polykarbonat (plast) eller metall beroende på önskat slagmotstånd och kemisk resistens. Avlopp fungerar manuellt via en roterbar knapp.

• Behållarval: Polykarbonat: lätt och genomskinlig, möjliggör visuell inspektion. Metall: ökat slagfasthet och motstånd mot yttre påverkan.
• Filterinsats: Sinterbronze, 50 mm — robust mot mekanisk slitage och lämplig för återhållning av fasta ämnen och grova partiklar.

Tekniska data och prestanda:

• Anslutning: G1/2 (1/2 tum)
• Nominell storlek: DN 15
• Reglerområde: 0,5 – 10 bar
• Driftstryck max. (vid plastbehållare): 16 bar
• Driftstemperatur (plastbehållare): 0 °C till 50 °C
• Flödeskapacitet: ca. 160 m3/h vid 6 bar driftstryck
• Dimensioner (Ø x H): 87 x 306 mm
• Vordruckabhängigkeit (formtryckabhängigkeit): < 2 %
• Nyttig behållarinnehåll: ca. 80 cm³

Praktiska överväganden vid installation och underhåll: Montera alltid manometer framför och/eller bakom enheten för att kunna bedöma tryckreduktion och filtertilltäppning. Vid val av polykarbonatbehållare bör driftstemperatur och risk för mekanisk påverkan tas i beaktning; metallbehållare föredras vid hög mekanisk belastning. Regelbunden inspektion av sinterbronzeinsatsen och manuell tömning av kondensat minskar risken för korrosion och funktionsfel i nedströmsutrustning.

Brand och identifikation: Produkten levereras av EWO och identifieras med MPN 656.73.17 och GTIN 4030875000160, vilket är användbart vid inköp av reservdelssats, filterinsatser eller helt utbyte.

Sammanfattning: Filtertrykreducer 1/2" (DN 15) är en kompakt lösning för samtidig filtrering och tryckreglering i trykluftanläggningar. Materialval som zinktryckgjutet hus och sinterbronze filterinsats ger en robust komponent, medan valet mellan polykarbonat eller metall behållare tillåter anpassning till lokala krav på synlighet och slagstyrka.
