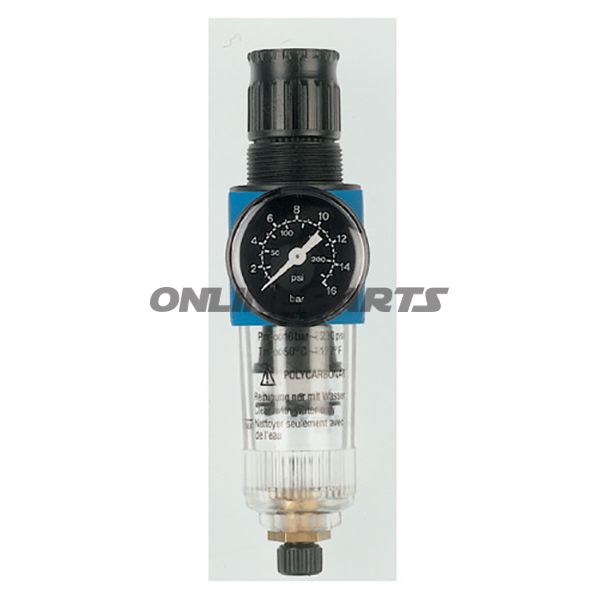

Filter & Pressure Reducer16 Bar Regulator - 0.5-10 Bar

Filtertrycksreduktionsventil G1/4 till tryckluftssystem (0,5–10 bar)

Produktöversikt: Denna filtertrycksreduktionsventil från EWO (MPN: 656.17.73, GTIN: 4030875006858) kombinerar partikel filtration och tryckreglering i en kompakt blockdesign. Enheten är avsedd för installatörer och motorcykelägare som behöver kontrollera och rena tryckluften i mindre anläggningar eller verkstadsuppställningar.

• Funktion: Filtrerar kondensat och fasta partiklar från trykluften och reducerar/underhåller ett utgångstryck i området cirka 0,5–10 bar. Tryckregleringen utförs med en membranlösning med sekundär utluftning för stabil reglering och säker utluftning vid belastningsändringar.
• Anslutning och kapacitet: G 1/4-anslutning, nominellt DN 6. Max tillåtet drifttryck 16 bar. Mätt genomströmning vid 6 bar driftstryck: 36 m³/h.
• Temperaturområde: Driftstemperatur 0 °C till 50 °C.

Material och konstruktion:

• Hus: Tryckgjuten zinklegering, vald för dimensionsstabilitet och motståndskraft mot mekanisk belastning i verkstäder.
• Behållare/skål: Klar plast (polykarbonat) som uppsamlingsbehållare för kondensat, vilket gör innehåll och utluftning synlig och lätt att inspektera.
• Filterinsats: Tillverkad av polyeten, längd 50 mm — materialegenskaper ger god motståndskraft mot vanliga föroreningspartiklar i tryckluft.
• Regleringsmekanism: Membranbaserad med handhjulsinställning och inställningsjustering genom att trycka in handhjulet; fram- och baksida är förberedd för montering av manometrar.

Beteende och underhåll:

• Enheten har dubbelställda flänsar för vidare byggnation i systemet eller montering av ytterligare komponenter.
• Kondensatavlastning sker manuellt via en tappkran i botten av behållaren — samma typ av avlopp som ofta används på separata filtreringse­nheter.
• Kontrollera regelbundet filterinsatsen för igentäppning och behållaren för kondensat; polykarbonatbehållaren gör visuell inspektion enkel.

Tekniska fördelar och användningspunkter:

• Komprimerad blockdesign gör enheten lämplig för trånga installationsrum och moduluppbyggnad i verkstadsmiljöer.
• Membranregulatorn med sekundär utluftning minskar känslighet för trycksvängningar; specificerad leveransberoende < 4 % understryker stabil drift vid varierande ingångstryck.
• Effektivt skålvolym på ca. 10 cm³ och tydliga behållare ger snabb visuell bedömning av behov av tömning.
• Dimensioner (Ø x H): cirka 40 x 190 mm — relevant vid planering av plats och monteringshöjder.

Kompatibilitet och användningsområden: Enheten är utformad för tryckluftssystem i verkstäder, pneumatiskt verktyg och liknande mindre tillämpningar. G 1/4-anslutningen och DN 6-flöde gör den kompatibel med standardkopplingar och slangar i de flesta små till medelstora system.

Identifiering: Märke: EWO. Modell/artikelnummer: 656.17.73. GTIN: 4030875006858. Dessa uppgifter används för att säkerställa korrekt komponentval vid inköp och reservdelar.

Säkerhet och begränsningar: Följs upp tillåtet drifttryck på 16 bar och driftstemperaturområdet 0–50 °C. Använd lämpliga manifold- och anslutningskomponenter i rätt material för att undvika oförutsedda korrosions- eller materialkompatibilitetsproblem.
