Dübel Sz-S 10/10

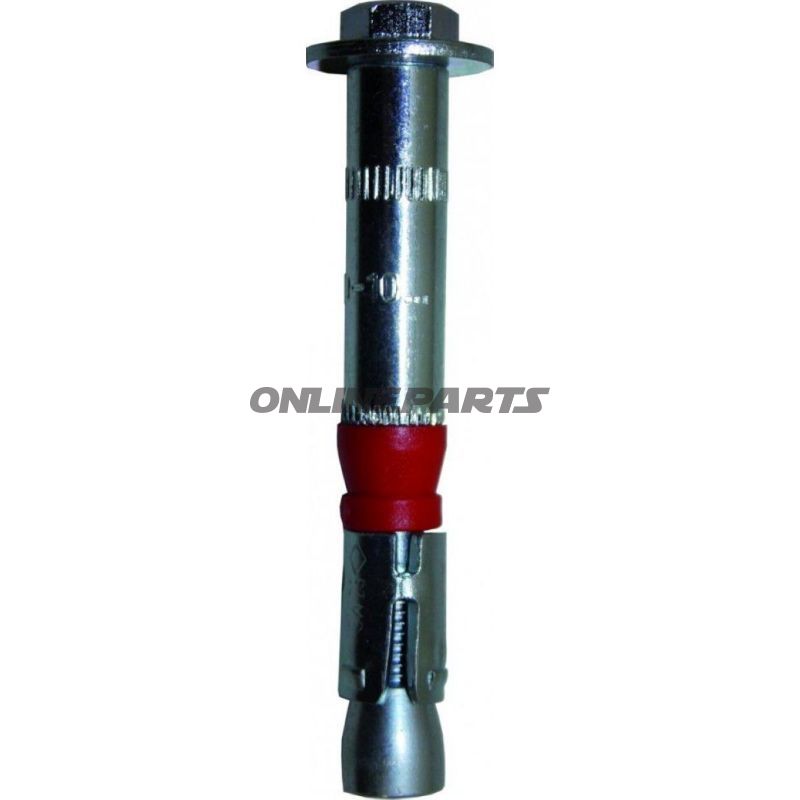

Dyvel / genomgående ankare Plug SZ‑S 10/10 till betong (M6)

Kort om produkten: Plug SZ‑S 10/10 (MPN 486.90.04, GTIN 4043315043238) är ett genomgående högpresterande ankarsystem avsett för medelhög till tung förankring i sprucken och obrunnen betong. Systemet är utfört med en tredelad spridningshylsa och en plastisk pressning som säkerställer hållbar sammanpressning av fästdelen mot underlaget.

Funktion

• Genomgående montering: ankaret leds genom ämnet och aktiveras i borrhålet i betongen vid åtdragning.
• Tredelad spridningshylsa fördelar belastningen i borrhålet och möjliggör höga tillåtna drag- och skjuvbelastningar även vid små axel- och kantavstånd.
• Plastisk pressning fäster komponenten och förhindrar glidning mellan fästdel och underlag över tid.

Tekniska data och dimensioner

• Borrdiameter: 10 mm
• Totlängd: 75 mm
• Gänga: M6
• Borrhålsdjup: 65 mm
• Nödvändig anknytningsdjup i betong: 60 mm
• Max. åtkombar spänningsstycke på komponent: < 10 mm
• Rekommenderat åtdragningsmoment: 15 Nm
• Produktidentifiering: MPN 486.90.04, GTIN 4043315043238

Materialval och egenskaper

Ankarspridningshylsan är en specialkonstruerad metallhylsa, utformad för enhetlig utvidgning vid åtdragning, vilket säkerställer hög bärförmåga i sprucken betong. Den integrerade plastiska pressringen är vald för att ge stabil kontaktyta och minska punktbelastning och slop. Valet av material och geometrin är optimerat för att uppnå stabila drag- och tvärbelastningsvärden utan aggressiva antaganden om livslängd – användning bör ske i överensstämmelse med gällande montageanvisningar och betongens tillstånd.

Användningsområden

Lämplig för fäste av:

• Stålkonstruktioner och pelare
• Hissar och räcke
• Maskinfundament
• Ställningar och konsoler

Plug SZ‑S 10/10 är utvecklad för både sprucken och obrunnen betong där medelhög till kraftig förankring krävs och där utrymmet mellan ankare och kant eller mellan ankaren är begränsat.

Monteringsanmärkningar

• Borra hål med 10 mm borr till 65 mm djup. Rensa borrhålet från borrstoft innan montering.
• Säkerställ minsta anknytningsdjup i betongen på 60 mm.
• Använd rekommenderat åtdragningsmoment 15 Nm för korrekt aktivering av spridningshylsan och för att undvika överbelastning.
• Kontrollera komponenttjocklek; max. åtgningsstorlek är under 10 mm.

Överväganden vid val

Detta ankarsystem är konstruerat för höga lastkrav vid begränsat utrymme och lämpar sig där små axel- och kantavstånd utmanar andra typer av dynor. För dokumenterade lastvärden och godkännanden bör refereras till tillverkarens ETA-dokumentation och relevanta normer vid dimensionering.

Identifikation: Plug SZ‑S 10/10, MPN 486.90.04, GTIN 4043315043238.
