Avdragare 3ARM Spännvidd 120 mm SNABBVERST smal HAKA

3-armad drag (extern/intern) med snabbjustering – smalt S-krok, spännvidd 130 mm

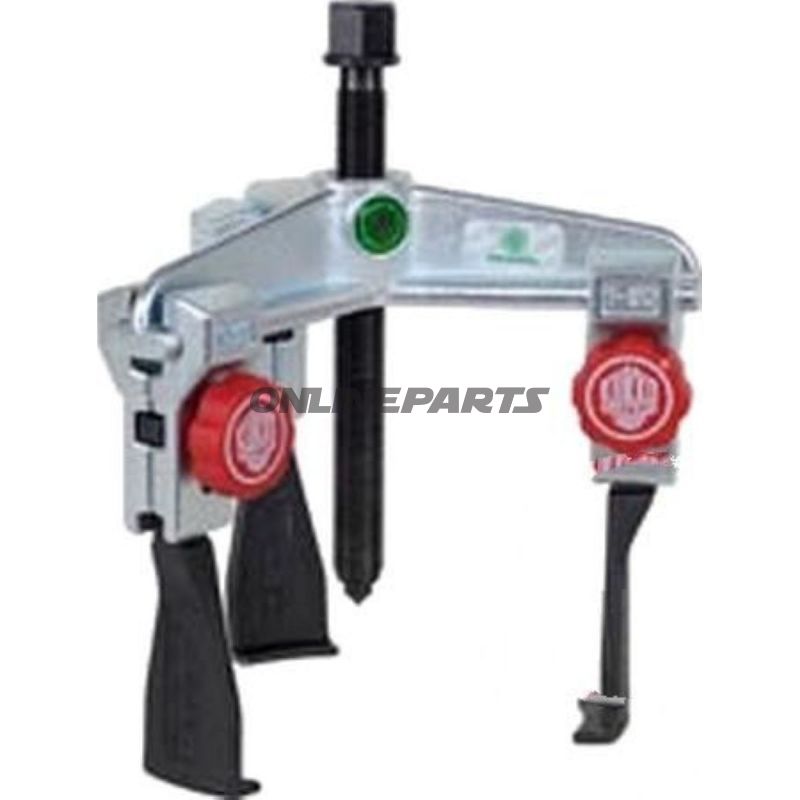

Produktöversikt: Denna 3-armade dragare från Kukko (MPN: 646.00.27, GTIN: 4021176756979) är utvecklad för att avlägsna kugghjul, lager, kopplingsdelar och andra sammansatta föremål där platsen är knapp. Konstruktionen tillåter både extern och intern dragning genom att vända de smala S-formade krokarnas orientering, och den kombinerar manuell snabbjustering med en låsmekanism för centrerad fästning.

Funktion och användning:

• Tre armar fördelar belastningen jämnt runt föremålet och minskar risk för skev belastning vid dragning.
• S-formade, smala krokar ger åtkomst i trånga utrymmen och runt asymmetriska föremål.
• Kan användas både som extern dragare och intern dragare beroende på krokarnas orientering.
• GLIDE & FIX-geometri säkerställer lätt, kontinuerlig rörelse av krokarna på tvärbalken och samtidigt solid låsning under drag.
• QUICK-ADJUST-handregel ger snabb lösning, flyttning och fästande av krokar utan verktyg under normalljustering.
• SELFLOCK-funktion: När lås-skruven roteras spänns krokarna centralt och griper fast i föremålet, vilket förhindrar oavsiktligt glid.

Material och mekaniska egenskaper:

• Tvärbalken och dragkrokar tillverkade i härdat stål med ytbehandling för verkstadslämplighet, utformade för att ge stora kontaktytor och därigenom skonsam avdragning av komponenter.
• Spindelstänger har sexkantprofil (13 mm), så en momentnyckel eller motsvarande kan användas vid behov. Spindelhuvudena har en krage som minskar risken för att nyckeln glider under arbete.
• Den mekaniska uppbyggnaden fokuserar på slitstyrka och exakt positionering snarare än onödig lättvikt, vilket passar användning i professionella verkstäder och för tavlor- eller motorarbete på motorcyklar.

Tekniska data och kapacitet:

• Spännvidd (operativ räckvidd): 130 mm (angivet som spännvidd/”wing”)
• Utvändig spännvidd: 70–180 mm
• Spännedybde: 100 mm
• Sexkant: 13 mm
• Prestanda: max. 3 ton / 40 Nm
• Vikt: ca. 1,20 kg

Kompatibilitet och typiska användningsområden:

• Designad för arbetssituationer med begränsad åtkomst där smala krokar och möjlighet att vända krokar är nödvändigt.
• Möjlighet att köpa till axel-/skaftförlängningar för att öka arbetsdjupet vid behov (valfritt tillbehör; kontrollera leverantörens sortiment).

Praktiska noteringar för mekanikern:

• Använd sexkantprofilen (13 mm) för motstånd eller momentgivning vid fastsittande föremål; kragen på spindelhuvudena hjälper att förhindra att nyckeln glider.
• Säkerställ jämn centrerad positionering innan slutgiltigt drag och aktivera SELFLOCK för att undvika skev belastning under belastning.
• Kontrollera att föremålets kontaktytor är intakta; dragkrokens breda kontaktytor är utformade för att minska punktbelastning och skydda delar vid borttagning.

Tillverkare och identifikation: Produkten levereras av Kukko och identifieras av tillverkningsnummer (MPN) 646.00.27 och GTIN 4021176756979. Kukko är kända för dragverktyg för precisionsarbete, och denna modell hämtar funktionalitet från deras serie 30 + S-utgåva.

Obs: Angivna kapaciteter är maximala värden från tillverkaren. Bedöm alltid arbetsförutsättningarna (korrekt positionering, föremålets styrka och eventuella förbehandlingar) före användning.
