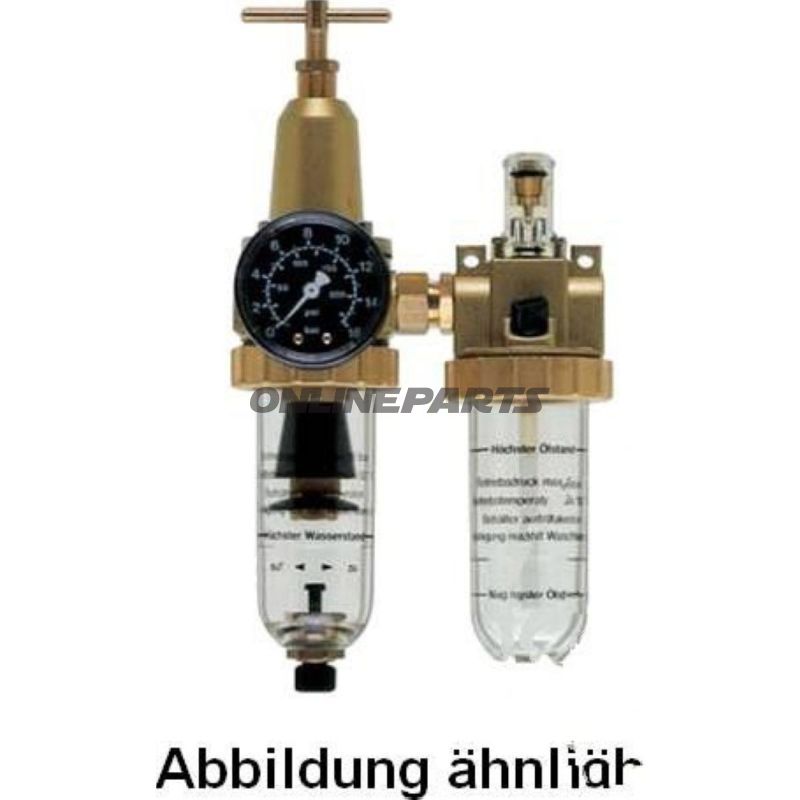

2Er Wartungseinheit G1/216 Bar 331.36

2‑enheds underhållsenhet G1/2, 16 bar – filter, tryckregulator och dimmaolja

Produktöversikt: Denna 2‑enhets underhållsenhet från EWO (GTIN: 4030875000191, MPN: 656.21.93) kombinerar filter, tryckregulator och normal dimmaolja i en sammanhållen lösning med G1/2‑anslutning. Enheten är utförd i klassisk, robust konstruktion med komponenter valda för drift i industriella pneumatikanläggningar och verkstäder, där pålitlig filtrering, tryckreglering och smörjning av pneumatiska komponenter är nödvändig.

Funktion och användning:

• Filterdelen avlägsnar fasta partiklar från tryckluft och skyddar efterföljande komponenter som ventiler och cylindrar.
• Tryckregulatorn säkerställer stabilt utgående tryck, vilket är viktigt för repeterbarhet och för att undvika övertryck i downstream‑utrustning.
• Dimmaoljan tillför en fin oljeemulsion till luftflödet för att säkerställa smörjning av rörliga pneumatiska komponenter och förlänga livslängden på tätningar och lager.
• Enheten levereras som två sammansatta enheter för enkel montering med dubbla gängor mellan modulerna; flödesriktningen är markerad med pil på huset och måste följas vid installation.

Tekniska data (viktiga parametrar):

• Anslutning: G 1/2 tum
• Nominellt flöde: 1830 Nl/min
• Minimumflöde: 117 Nl/min
• Arbetstryck, maks.: 16 bar (plastbehållare) / 25 bar (metallbehållare)
• Arbetstemperatur: 0 til +50 °C (plastbehållare) / 0 til +90 °C (metallbehållare)
• Användbart behållarinnehåll: filterbehållare 80 cm³ / oljeunderhåll 135 cm³
• Nominell storlek: DN15
• Förtrycksekvivalens: < 2 %
• Monteringsposition: lodrätt
• Vikt: 3,67 kg

Material och egenskaper:

• Hus: gjuten zink (zinkgjuten) – ger dimensionell stabilitet och korrosionsmotstånd under normala betingelser.
• Filterinsats: sintrat brons – robust mot mekaniskt slitage och effektiv vid återhållande av partiklar.
• Membraner och tätningar: NBR (nitryl) – vanligt förekommande elastomer för god motståndskraft mot mineraloljor och tryckluftsproblemen.
• Plastbehållare: polykarbonat – genomskinlig konstruktion för visuell inspektion av kondens/olja; observera temperaturoverväganden vid val mellan plast‑ och metallbehållare.

Praktiska överväganden vid installation och drift:

• Enheten är avsedd för lodrät montering; se till att pilen för flödesriktning följs vid installation.
• Välj metallbehållare vid behov av högre driftstemperatur (upp till +90 °C) eller högre maks. arbetstryck (25 bar).
• Kontrollera regelbundet olietillförsel och filterstatus; sintrat brons är robust, men kräver periodisk rengöring/byte beroende på driftstimmar och föroreningsgrad.
• NBR‑tätningar har god kompatibilitet med mineralbaserade oljor; vid bruk av andra smörjmedel bör kompatibilitet verifieras.

Kompatibilitet och användningsområden: Enheten är lämplig för pneumatiska system i verkstäder, industrimaskiner och automatiserade anläggningar där G1/2‑anslutning och DN15‑dimensionering matchar systemkrav. Typiska användningar inkluderar smörjning av ventiler, cylindrar och luftdrivet verktyg samt reglering och filtrering i mellanstora luftnät.

Brand och identifikation: Produkten levereras av EWO, och kan identifieras med GTIN 4030875000191 och tillverkarens nummer (MPN) 656.21.93. Dessa nummer är användbara vid reservdelsbeställning eller vid jämförelse av tekniska data med befintliga enheter.

Observera: Välj behållarmaterial efter driftstemperatur och arbetstryck. Följ monteringsanvisningar och serviceintervaller från tillverkaren för att säkerställa längre driftstid och korrekt funktion.
