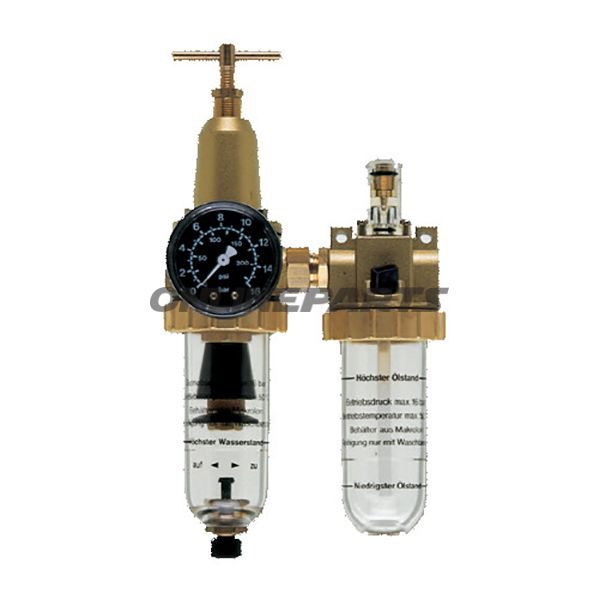

2 Er-Wartungseinheit Dn6g 3/8

Underhållsenhet DN6, anslutningsvariant G 3/8 — tryckreglering och filtrering för pneumatiskt system

Produktöversikt
Denna underhållsenhet från EWO (GTIN: 4030875000184, MPN: 656.73.66) är en kompakt kombination bestående av filter, regulator och smörjdon som är utformad för nedströms vård av trycklufts­system. Enheten är avsedd att minska, rena och tillföra kontrollerad mängd olja till tryckluft och används direkt vid installationspunkter där DN6 (nominaldiameter 6) och G 3/8-anslutning krävs.

Funktion

• Reglering: Justerar och stabiliserar driftstrycket i området 0,5–10 bar.
• Filtrering: Avlägsnar partiklar och kondens från tryckluften via plastbehållaren, som samtidigt fungerar som uppsamlingsskål.
• Smörjning: Tillför en fin oljemängd till luften för att smörja pneumatiska komponenter och förlänga livslängden på ventiler och cylindrar.
• Visning och avlastning: Inbyggt manometer visar utgångstrycket, och manuell avluftning gör det möjligt att tömma kondens/överflödigt vätska.

Tekniska egenskaper och drift

• Anslutning: G 3/8.
• Regleringsområde: 0,5–10 bar; max tillåtet arbetsstryck 16 bar.
• Temperaturområde för drift: 0 °C till 50 °C.
• Genomströmning: Ca. 35 m³/h vid 6 bar driftstryck.
• Fördiameter / storlek: DN 6 (nominell diameter).
• Driftstryckkänslighet: < 3 %—låg känslighet för variationer i leveransstrycket vid korrekt inställning.

Material och konstruktion

• Skål och behållare i plast: korrosionsbeständiga och lätta att visuellt kontrollera kondens- och oljenivå. Plast ger låg vikt och tål vanliga pneumatiska oljeförpackningar; vid höga temperaturer eller aggressiva vätskor bör kompatibilitet kontrolleras.
• Inre ventiler och regleringsdelar i metalllegeringar för slitstyrka och tät kontroll av tryck.
• Manometerförvisning monterad synligt på enheten för snabb avläsning under drift.

Dimensioner och volymer

• Yttermått (Ø x H): Ca. 124 x 230 mm.
• Effektivt skålvolym: 25 cm³ (användbar volym för kondens/lager).
• Nyttigt oljeinnehåll: ca. 40 cm³, för dosering av smörjmedel till pneumatiskt system.

Vem bör överväga denna enhet

Enheten riktar sig till professionella mekaniker, verkstäder och driftstekniker som behöver ett kompakt och pålitligt underhållspaket för lokala pneumatiska installationer, t.ex. verktygsstationer, cylindergrupper eller automationsmoduler med DN6-anslutning. EWO-varumärket (MPN 656.73.66) är angivet på produkten och GTIN 4030875000184 kan användas vid dokumentation och inköp.

Kompatibilitet och användningstips

• Fungerar där G 3/8-anslutning och DN6-genomströmning är specificerad.
• Välj lämpligt smörjmedel enligt tillverkaren för att undvika igentäppning eller nedbrytning av plastdelar.
• Installera enheten upprätt och lättillgängligt för manuell rengöring av skålen och avläsning av manometern.
• Kontrollera regelbundet manometern och inställningen vid förändringar i leveranstrycket eller driftstid.

Praktiska anmärkningar
Produktdata härrör från tillverkarens uppgifter för EWO 656.73.66. GTIN: 4030875000184 kan användas vid beställning eller logistik; MPN anger den exakta modellvarianten. Om anläggningen utsätts för temperaturer utanför 0–50 °C eller används aggressiva vätskor bör materialkompatibilitet verifieras innan installation.
