Zurrmulde Large Gr1145x100mm

Surrande tråg med ring, fällbar (GR1) 145 x 100 mm — för inbyggnad

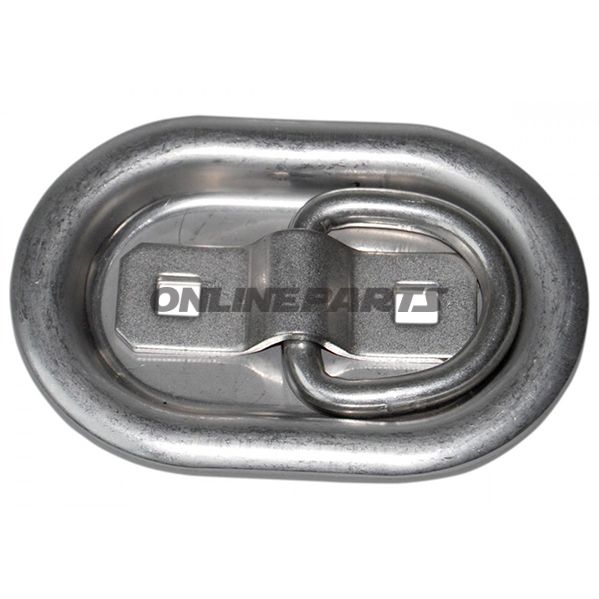

Detta surrande tråg (Tie- mulv stor GR1) är en inbyggnadslösning avsedd för fastsättning av laster i skåpbilar, släp eller andra transportramar. Produkten är fällbar och levereras med fast metallögla (ring) som ger en stabil fästepunkt för surrningsband eller krokar.

• Model: Tie-mulv stor GR1 145 x 100 mm
• MPN: 338.60.59
• GTIN: 41 166
• Användning: Inbyggt surrpunk til tillfällig eller fast lasthantering

Funktion

Trågets primära funktion är att ge en tydlig och robust inbyggnadspunkt för upplåsning av gods. Den integrerade ringen (pelare) är lämplig för montering av surrsnören, kopplingar eller karabinerhakar. När trågets flik är nedvikad ligger ringen nästan plant med ytan, vilket minskar snubbelrisk och förhindrar att gods fastnar i lösa beslag under in- och utflyftning.

Material och korrosionsskydd

Produkten är tillverkad i galvaniserat stål. Galvaniseringen ger en zinkbeläggning som skyddar mot rost och väderpåverkan vid vanlig användning i slutna lastutrymmen och externa ramar. Materialvalet är praktiskt för standardtransportmiljöer där det inte är konstant exponering för mycket aggressiva kemikalier eller saltsvatten; vid sådana förhållanden bör extra ytsch skydd eller rostfritt alternativ övervägas.

Kapacitet och mekaniska egenskaper

Trågets angivna surrbelastning är upp till cirka 800 kg. Det betyder att systemet är dimensionerat för vanliga surrningsuppgifter på lastbärande ytor, men slutlig belastningsgräns beror på korrekt montering, material i monteringsytan och använda bultar/fästen. För applikationer med högre dynamiska belastningar eller nödsituationer rekommenderas beräkning av den sammanlagda säkerhetsfaktorn samt kontroll av monteringspunktens bärförmåga.

Montering

• Monteringskategori: Inbyggnad (flänsen monteras plan i golv eller vägg).
• Använd lämpliga bultar och muttrar i enlighet med underlagets material och tjocklek; använd låsningsanordningar (låsmuttrar eller gänglim) där vibrationer kan förekomma.
• Kontrollera efter fastsättning att trågets flerdimensionella mekanism rör sig fritt och att ringen ligger korrekt i inbyggd position.

Praktiska anmärkningar för användare

• Regelbunden visuell inspektion rekommenderas för att upptäcka tecken på slitage, deformation eller korrosion, särskilt vid svetsningar och rörliga delar.
• Rengör och smörj eventuella rörliga delar efter behov för att säkerställa problemfri fällning.
• Säkra korrekt montering och följ tillverkarens eller teknikerens rekommendationer för åtdragningsmoment och bultklass.

Språk och identifikation

Produkten är känd under flera beteckningar: dansk "Tie-mulv stor GR1 145x100mm" och tysk "Zurrmulde Groß GR1 145x100mm Zurrmulde mit Ring". Identifiering via MPN 338.60.59 och GTIN 41 166 underlättar att hitta korrekta tekniska data och reservdelsinformation i reservdelsdatabaser.

Kontakta teknisk personal eller leverantör vid behov av dokumentation av lastberäkningar, monteringsscheman eller krav på certifiering i specifika transportstandarder.
