Zündschalter

På/av-knapp för montering – tryckaktiverad (Hella)

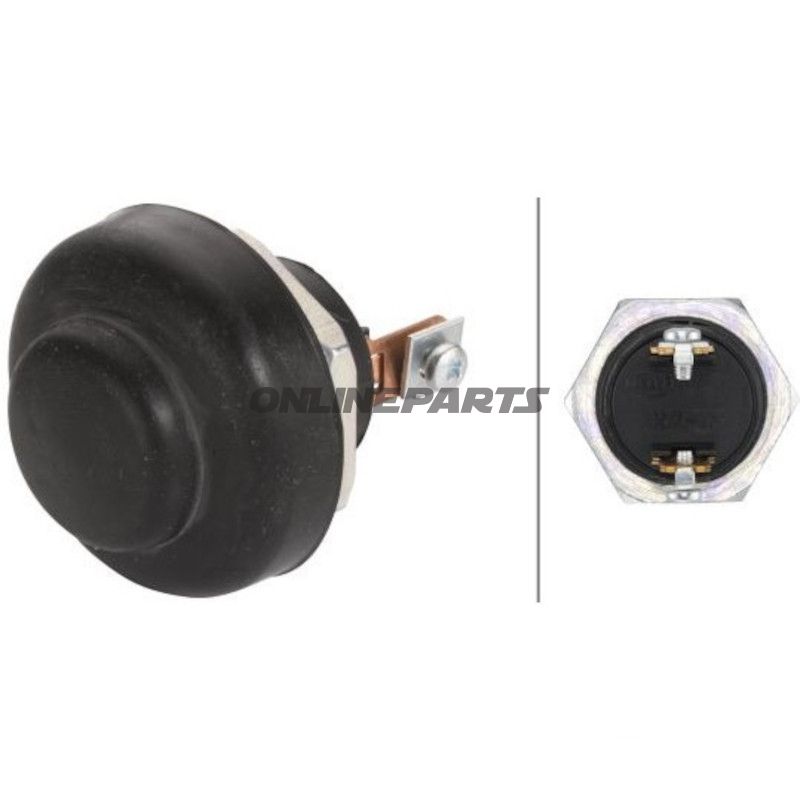

Produktöversikt: Detta är en tryckaktiverad på/av-knapp från Hella (MPN: 145.66.98, GTIN: 4082300190793). Knappen är avsedd för infällning i instrumentpanel eller konsol med maximal väggtjocklek 5 mm och används som tändnings/startkontakt eller generell tryckknappsbrytare på motorcyklar och övrig fordonsutrustning.

Funktion och användning: Brytaren aktiveras genom tryck (pressostat/tryckknapp) och fungerar som en slutande kontakt (normalt slutande kontakt). Den är lämplig för användningar där en robust tryckknapp utan vridning önskas för tändning eller andra kretsar där strömmen ska ledas via en mekanisk kontakt. Montering sker med skruv- eller panelmontering, och elektrisk anslutning via två anslutningar (2-polig).

• Aktivering: Tryck/pressostat
• Kontaktfunktion: Slutande kontakt (sluter vid aktivering)
• Montering: Skruv/panelmontering, max. paneltjocklek 5 mm
• Elektriska anslutningar: 2 poler / 2 anslutningar
• Strömkapacitet (kortvarig): 12 V = 20 A, 24 V = 15 A

Material och skydd: Framsknappen är svart och levereras med ett gummiskydd som skyddar mot fukt; kapslingsklassen från betjäningssidan motsvarar IP54 enligt DIN 40050. Gummiskyddet minskar intrång av damm och stänkvatten, vilket är relevant för utomhus- eller öppna installationer på motorcyklar, mopeder och liknande. Brytaren har metal- och plastdelar dimensionerade för angiven strömbelastning; konstruktionsmaterialen är valda för att ge mekanisk stabilitet och långvarig elektrisk kontakt utan att vara överdimensionerade.

Kompatibilitet och användningstips: På grund av den kompakta utformningen och maximala paneltjockleken 5 mm kan brytaren monteras i standardinstrumentpaneler, konsoler och hemmabyggda installationsplattor. De två anslutningarna passar vanliga kabelskor eller direkt skruvförbindelse beroende på installationens uppsättning. Strömkapaciteten gör den lämplig för tändningskretsar, styrning av startrelä (via relä) och andra låg- till mellanstromsapplikationer; vid direktstyrning av startmotorer rekommenderas alltid att bedöma belastningen och använda ett lämpligt relä om startströmmen överstiger den angivna kortvariga belastbarheten.

Teknisk referens och identifiering: Produkten säljs under märket Hella och identifieras med tillverkarens artikelnummer (MPN) 145.66.98 och GTIN 4082300190793. Dessa koder kan användas vid beställning, reservdelskontroll och vid jämförelse av specifikationer i teknisk dokumentation.

Anmärkningar vid montering: Vid installation ska håltagning i panelen och skruvmontering följa tillverkarens mått för att säkerställa korrekt tätning och fastsättning. Se till korrekt isolering av anslutningar och följ elsäkerhet vid arbete på 12/24 V-system. Ta inte bort gummiskyddet om fuktskyddet ska bevaras.
