Zündkerzenstecker XZ05F svart NGK

Tändstiftshätta XZ05F – svart tändstiftskontakt från NGK för dämpning av störningar

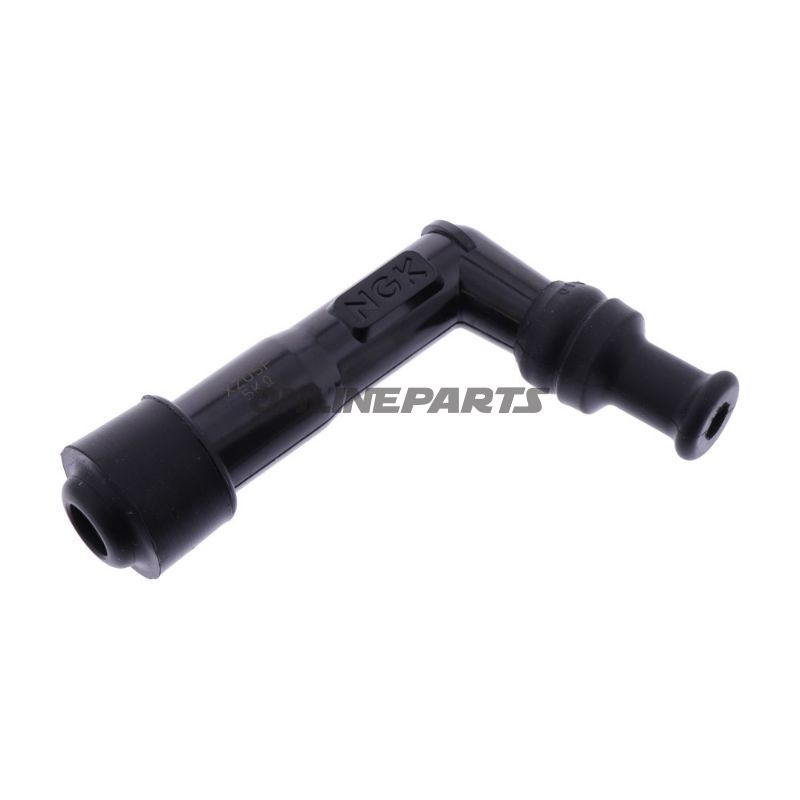

Produkt: Tändstiftshätta XZ05F (NGK)
Varumärke: NGK
MPN: 708.03.37
GTIN: 0087295184448

Denna tändstiftshätta från NGK är en formsprutad tändstiftskontakt utformad för att sitta direkt ovanpå tändstiftet och säkerställa både elektrisk kontakt och dämpning av högfrekvent störning. Konstruktionen är undertryckande (supprimerad) med ett inbyggt motståndselement, vilket reducerar elektromagnetiska störningar utan att väsentligt påverka motorens köregenskaper.

Funktion

• Överför tändspänning från tändkabel/fördelare till tändstiftets mittsektion.
• Inbyggt motstånd (5 kΩ) dämpar interferensfrekvenser som annars kan påverka elektroniska system som styrenheter, sensorer och radiosignaler.
• Vinklad formgivning (ca. 102°) gör det lättare att leda tändkablar i trånga motorutrymmen och säkerställer korrekt passform vid många tändstiftsplaceringar.

Material och mekaniska egenskaper

• Lock i fenolharpiks – ett vanligt använt isoleringsmaterial för tändstiftslock, som tål höga temperaturer och har god elektrisk isoleringsförmåga.
• Inbyggt motståndselement av keramiskt material med stabilt motståndsvärde och begränsad avvikelse under belastning, vilket bidrar till pålitlig interferensdämpning över tid.
• Ytbehandling: svart, vilket är standard för diskret montering samt UV-/oljebeständighet i normala användningar.

Tekniska specifikationer

• Typ: Kåpa (tändstiftshätta)
• Gnistsmotstånd: Ja (supprimerat)
• Motståndsvärde: 5 kΩ
• Vinkel: 102°
• Stiftgängediameter (till tändstift): passar till 10 mm, 12 mm och 14 mm dimensioner beroende på modellanpassning
• Terminalanslutning: M4 anslutningsgänga
• Inbyggd tändspole: Nej (endast hatt/kåpa, utan kablage)
• Kabellängd: utan kabel (levereras som hatt utan integrerad tändledning)

Kompatibilitet och användningsområden

Tändstiftshättan är avsedd att användas tillsammans med NGK-tändstift och andra liknande tändstift där en 10–14 mm tändstiftsdiameter och M4-terminal passar. Den inbyggda motståndet gör den lämplig i motorutrymmen där elektromagnetisk störning ska minimeras — exempelvis fordon med känslig elektronik eller radios-/kommunikationsutrustning. Eftersom enheten levereras utan ledning är den främst relevant vid utbyte av kåpor på befintliga tändkabelsystem eller vid anpassning till specialkablar.

Praktiska anmärkningar vid montering

• Se till korrekt passform över tändkåpans isolator så att både sidokontakt och mittkontakt är säkra.
• Kontrollera M4-terminalens anslutning och eventuella spärrförbindelser för att undvika lösa kontakter.
• Vid användning i högtemperaturmiljöar ska kåpan och närliggande kablar ha lämplig värmebeständighet och inte utsättas för mekaniskt slitage.

NGK (MPN 708.03.37, GTIN 0087295184448) är leverantör av denna XZ05F-kåpa, och produktens materialval (fenolharpiks och keramisk motståndselement) speglar en balans mellan isoleringseffekt, värmebeständighet och stabil elektrisk dämpning. Produkten är relevant för mekaniker och erfaret motorcykelentusiaster som har behov av pålitlig störningsdämpning och robust tändstiftsanslutning.
