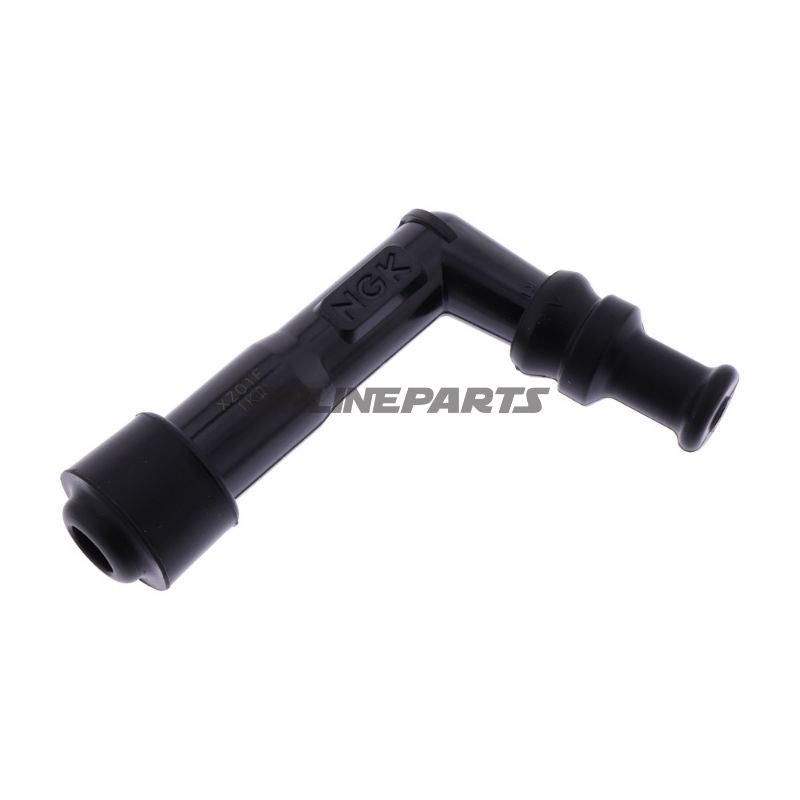

Tändkabelskydd XZ01F för tändstiftsutförande — svart, NGK
Produktöversikt: NGK Tändkabelsskydd XZ01F (MPN: 708.03.35, GTIN: 0087295184431) är ett fristående tändkabelskydd utformat för direkt montering på tändstiftet. Den levereras utan kabel och är utformad med en motstandselement för interferensdämpning. Produkten marknadsförs under NGK, en känd tillverkare av tändkomponenter.
Funktion och användning: Skyddet är avsett för att skapa en säker elektrisk anslutning mellan tändstift och tändkabel/terminal samtidigt som det dämpar elektromagnetisk interferens (brus). Den inbyggda resistansen på cirka 1 kΩ dämpar högfrekventa interferenssignaler, vilket minskar risken för störningar i radiosystem och elektronisk utrustning utan att märkbart påverka motorens körbeteende. Vinkeln på 102° gör den lämplig i trånga monteringsförhållanden där raka eller kraftigt böjda skyddsgenom måste passa.
Material och egenskaper:
- Isolerat hölje: Fenolharts (phenolic resin) — ett vanligt tekniskt plastmaterial för tändkabelskydd, som tål höga temperaturer och mekanisk belastning vid vanliga motorförhållanden.
- Motståndselement: Keramiskt baserat motstånd av hög kvalitet, som säkerställer en stabil resistansvärde med begränsad avvikelse under belastning.
- Färg: Svart — standardfärg för diskreta och värmebeständiga tändkabelskydd.
- Undertryckning: Ja — skyddet är ljuddämpande (suppressed) och lämpar sig för fordon med krav på interferensdämpning.
Tekniska uppgifter och mått:
- Typ: Skydd (Cap)
- Tändspänningsmotstånd: 1 kΩ (ca)
- Terminalförbindelse: M4 anslutningsgänga
- Vinkel: 102°
- Passande tändstiftsgängdiameter: 10 mm, 12 mm och 14 mm — täcker de vanligaste tändstiftsmodellerna, men kontrollera modellkompatibilitet före montering.
- Kabellängd: Levereras utan kabel (endast skyddet i sig)
- Integrerad tändspole: Nej
Kompatibilitet och monteringsanteckningar: På grund av olika tändstiftsdimensioner och sidoborr-/topplösningar bör mekanikern kontrollera passform samt om M4-terminalen och 102°-vinkeln passar i den konkreta motorinstallationen. Eftersom produkten levereras utan kabel krävs montering en lämplig tändkabel med M4-anslutning eller adapter. NGK:s användning av keramiskt motståndselement innebär att skyddet bäst passar ihop med tändstift och kabelsystem dimensionerade för motståndstyper för att bevara korrekt tändkaraktäristik.
Säkerhet och drift: Fenolharts klarar normalt motorvärme och oljerester, men undvik direkt kontakt med aggressiva lösningsmedel. Vid upprepad demontering bör packningar och tätningar kontrolleras för slitage för att säkerställa korrekt isolering och tätning mot fukt och korrosion.
Identifikation: NGK XZ01F (MPN 708.03.35) är GTIN-registrerad 0087295184431. Ange dessa nummer vid förfrågan eller vid beställning för att säkerställa korrekt variant.
Observera: Beskrivningen täcker produktens funktion, materialval och tekniska data. Kontrollera alltid fysiskt passform och elektronisk kompatibilitet i det konkreta fordonet före montering.
