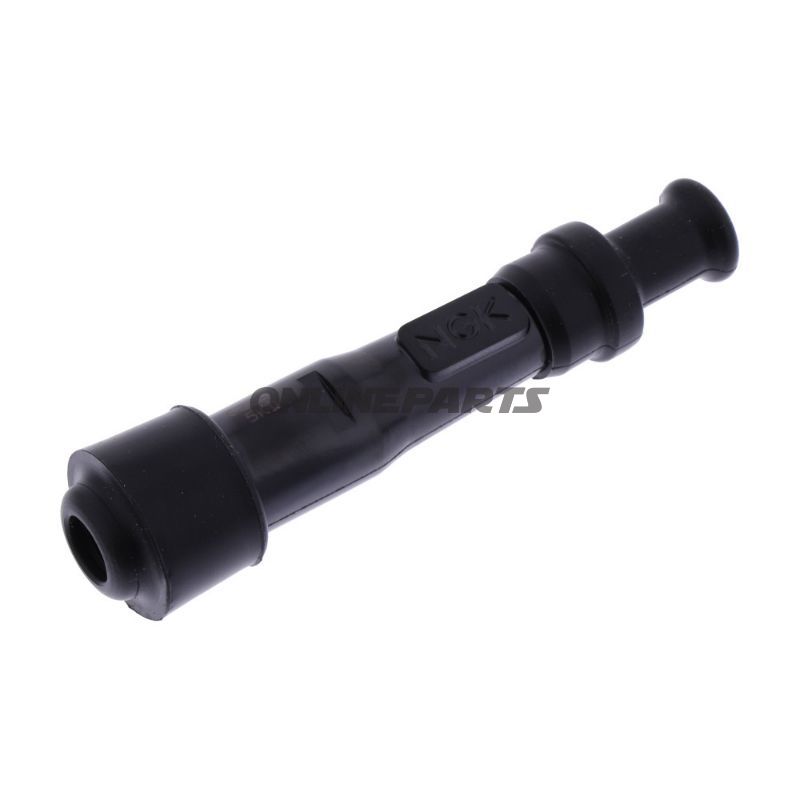

Zündkerzenstecker SZ05F svart NGK

Tändkabelhätt (SZ05F) till tändkabel — svart, NGK

Produktöversikt: Denna tändkabelhätt från NGK (GTIN: 0087295183960, MPN: 708.03.21) är en rakt (0°) tändkabelhätt i svart, avsedd att ansluta mellan tändkabel och tändstift. Den är tillverkad i fenolharts och innehåller en integrerad motståndselement som dämpar interferens utan att väsentligt påverka motorens köregenskaper.

Funktion

Tändkabelhättens uppgift är att vidarebefordra tändspänningen från tändkabeln till tändstiftet samtidigt som den skyddar anslutningen mekaniskt och elektriskt. Den inbyggda resistansen (ca. 5 kΩ) dämpar radiostörningar och interferensfrekvenser över ett brett frekvensområde, vilket är användbart i fordon med känslig elektronik eller radioutrustning.

Material och konstruktion

• Isoleringsmaterial: Fenolharts (phenolic resin) — robust mot värme och olja, vanligt förekommande i tändkabelhättar för att ge god elektrisk isolering och dimensionell stabilitet.
• Motståndselement: Keramiskt baserat motståndselement för stabil motståndsvärde under belastning och begränsad variation vid temperatur- och spänningspåverkan.
• Färg och finish: Svart yta, som är standard för många motormiljöer för att motverka synligt smuts och underlätta monteringskontroll.

Tekniska data och mekaniska detaljer

• Typ: Cap (hatt) – utan kabel.
• Passar gängstorlekar för plug: 10 mm, 12 mm och 14 mm (anges som kompatibla diametrar för tändrörsfäste).
• Terminalanslutning: M4 anslutningsgänga.
• Vinkel: 0° (rak utförande).
• Motståndsvärde: ca. 5 kΩ (dämpad).
• Integrerad tändspole: Nej.

Kompatibilitet och användning

Tändkabelhättaren är utformad för att fungera tillsammans med NGK-tändstift och NGK-tändkabel, men kan även användas i andra system så länge dimensionerna (innerdiameter över tändstiftstråden och M4-terminal) samt önskat motståndsvärde överensstämmer. Den raka utformningen gör den lämplig för motorer med begränsat friutrymme runt tändstiften.

Praktiska överväganden för mekaniker

• Kontrollera att innerdiametern passar till tändstiftets isolator och att M4-terminalen matchar ledningssatsens kontakt.
• Fenolharts har god värmebeständighet, men vid upprepad demontering och extrema temperaturcykler bör man kontrollera för sprickor eller ökat motstånd.
• Motståndsvärdet (5 kΩ) innebär att denna hatt är lämplig i system där störningsdämpning önskas; i vissa äldre eller mycket specifika tändsystem kan andra motståndsvärden vara nödvändiga.

Tillverkare och referens: NGK anges som tillverkare/märke i produktdata (MPN 708.03.21). GTIN 0087295183960 kan användas för verifiering i reservdelsregister och databaser.
