Zündkerzenstecker LD05E svart NGK

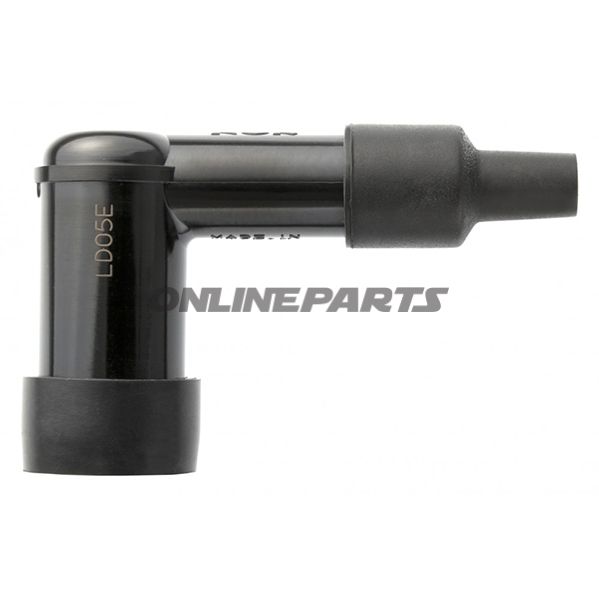

Tändkapsel LD05E, vinklad 90°, svart – NGK

Produktöversikt: Denna tändkapsel (NGK-modell LD05E, MPN 708.35.20, GTIN 087295169025) är en 90° vinklad tändkapselkoppling utformad för att skapa en säker elektrisk anslutning mellan tändstift och tändkabel/terminal. Den är avsedd för användning där utrymmesförhållanden eller kabeldragning kräver ett vinkuttag och där dämpning av elektromagnetisk störning är önskvärd.

Funktion och användning:

• Skapar elektrisk anslutning mellan tändstift och tändkabel via en SAE-anslutningsmutter (terminal connection).
• Vinklad 90°-design minskar belastningen på kabeln och förenklar kabeldragning i trånga motorrum eller under kåpor.
• Inbyggd ljuddämpande motstånd (5 kΩ) reducerar elektromagnetisk interferens, vilket hjälper till att undvika störningar i elektronisk utrustning utan väsentlig påverkan på motorens gång.

Materialval och egenskaper:

• Kropp: tillverkad av fenolharpiks (phenolic resin), ett känt material för tändkapslar tack vare dess termiska och elektriska isoleringsegenskaper samt motståndskraft mot olja och värme.
• Motståndselement: keramiskt motståndsmaterial med låg avvikelse under belastning, vilket säkerställer stabilt motståndsvärde och pålitlig störningsundertryckning.
• Färg: svart. Ytan är utformad för att motstå vanligt motorcykelmiljöexponering (värme, vibration, lätt oljekontakt).

Tekniska detaljer:

Kompatibilitet och användningsområden:

LD05E är lämplig för motorcyklar och små motorer där tändstift med 10 mm eller 12 mm gänga används, och där en vinklad tändkapsel underlättar montering eller skyddar kabeln mot skarpa böjningar. Den inbyggda motstanden gör den särskilt lämplig i system där elektromagnetisk störning måste begränsas, t ex vid tät montering av elektroniska styrdon eller radionära system.

Praktiska anmärkningar för montör och mekaniker:

• Kontrollera gängmått på tändstiftet (10/12 mm) före montering för korrekt passform.
• Eftersom produkten levereras utan kabel, måste lämplig tändkabel och ev. gummipackning väljas separat för att säkerställa korrekt spänningsöverföring och tätning mot fukt.
• Fenolmaterialet tål normalt lokala temperaturer i tändningsområdet, men vid extrema värmeförhållanden bör komponentens tillstånd kontrolleras vid service.

Tillverkarinformation: NGK anges som varumärke för denna LD05E tändkapsel (MPN 708.35.20, GTIN 087295169025). Produktbeskrivningen och de tekniska valen, inklusive keramiskt motståndselement och fenolharpiks, överensstämmer med NGK:s praxis att kombinera störningsundertryckning med stabila elektriska egenskaper.

Observera: Informationen ovan är tekniskt orienterad och riktad mot mekaniker och erfarna motorcykelägare. Om specifik fordonsspecifik kompatibilitet behövs rekommenderas att kryssjämföra tändstiftsgängorna och måtten mot aktuella fordonets serviceuppgifter.
