Zündkerzenstecker LD01F svart NGK

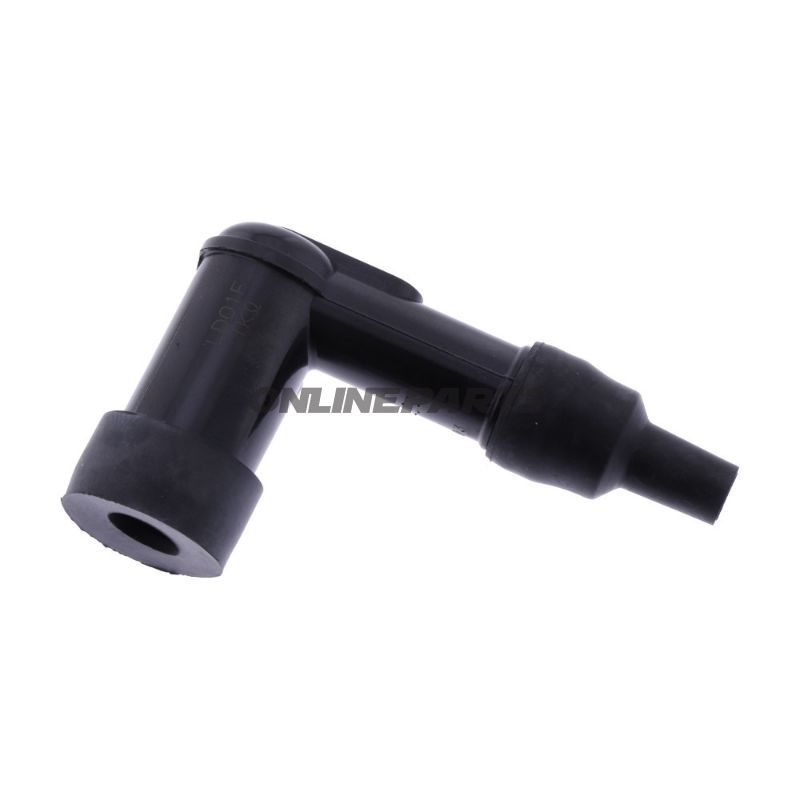

Pändkåpskåpa LD01F, 90° svart – NGK tändstiftskontakt för motorcyklar

Produkt: NGK Pändkåpskåpa LD01F (MPN: 708.03.00, GTIN: 0087295183625). Denna tändkåpskåpa är avsedd för etablering av säker elektrisk anslutning mellan tändstift och tändkåpsledning i 90° applikationer där platsutrymme eller ledningsdrag kräver en vinkelkontakt.

Funktion

Kåpan leder högspänningsimpulsen från tändsystemet till tändstiftets toppkontakt, samtidigt som den dämpar radiostök och elektromagnetisk interferens. Den inbyggda resistansen på cirka 1 kΩ dämpar interferensfrekvenser över hela frekvensspektrumet utan att märkbart ändra motorens köruppförande. Designen med 90° vinkel gör det enklare att föra kablar i trånga utrymmen och minskar mekanisk belastning på ledningen.

Material och uppbyggnad

• Isoleringsmaterial: Fenolharpiks (phenolic resin). Detta material används för sin goda elektriska isoleringsförmåga, värmetålighet och mekanisk stabilitet under normala driftstemperaturer för tändsystem.
• Motståndselement: Keramiskt baserat motståndselement inbäddat i kåpan. Keramik säkerställer en stabil resistansvärde med begränsad avvikelse vid starkare belastning eller temperaturvariationer.
• Färg och finish: Svart utförande, typiskt för att minimera synliga smutsavlagringar och underlätta korrosionsskydd av yttre material.
• Terminal: M4-anslutning för kabel-/terminalanslutning.

Tekniska detaljer och kompatibilitet

• Typ: Hylsa (cap) med 90° vinkel.
• Genomföringsdiameter till tändstiftets gänga: beräknad för 10–12 mm tändstiftstrådar (kontrollera fysiskt matchning med det aktuella tändstiftet vid montering).
• Elektrisk resistans: ca 1 kΩ (dämmande aktiverat).
• Undertryck: Ja — kåpan innehåller interferensdämpning.
• Integrerad tändspole: Nej.
• Kabel: Levereras utan kabel; beräkna lämpligt kabelpaket eller originalkablar till din modell.
• MPN/GTIN/Märke: NGK 708.03.00, GTIN 0087295183625 — produkten är en del av NGK:s sortiment av tändstiftskopplingar.

Användnings- och monteringsanmärkningar

• Kontrollera att tändstiftets skaftdiameter passar kåpans inre mått (10–12 mm).
• Säkerställ korrekt sittning på tändstiftet för att undvika dålig kontakt eller gnistsläpp. Fenolharpiks tål vanliga motortemperaturer, men undvik direkt kontakt med avgasvärme eller mycket varma källor.
• Vid utbyte av gamla kåpor/kabellådor: verifiera resistansvärde och elektrisk kontinuitet före slutlig montering.
• Eftersom produkten levereras utan kabel, välj lämplig tändstiftskabel med korrekt isolering och spänningskapacitet.

Fördelar med uppbyggnaden

• Inbäddat keramiskt motståndselement ger konsekvent resistansvärde och stabil interferensdämpning.
• Fenolharpiks säkerställer mekanisk styvhet och god elektrisk isolering i kompakta konstruktioner.
• 90° utformning underlättar ledning i trånga motorutrymmen och minskar belastning på klämmor och kablar.

Observera: NGK LD01F (708.03.00, GTIN 0087295183625) är en reservdelskomponent; se till att jämföra den fysiska utformningen och måtten med befintliga delar på din motorcykel för att säkerställa kompatibilitet före montering.
