Trädkårare till skåpbilar – TILL KOPPEL HÄLL med fast kula

Produkt: dragutrustning (tillkopplingshake) från Bosal. Denna enhet är avsedd för permanent montering på utvalda skåpbilar för att möjliggöra dragkrokförbindelse till släpvagnar inom angivna belastningsgränser.

Identifiering: Varumärke: Bosal. Artikelnummer (MPN): 336.02.21. GTIN: 4061974532818.

Funktion och användning

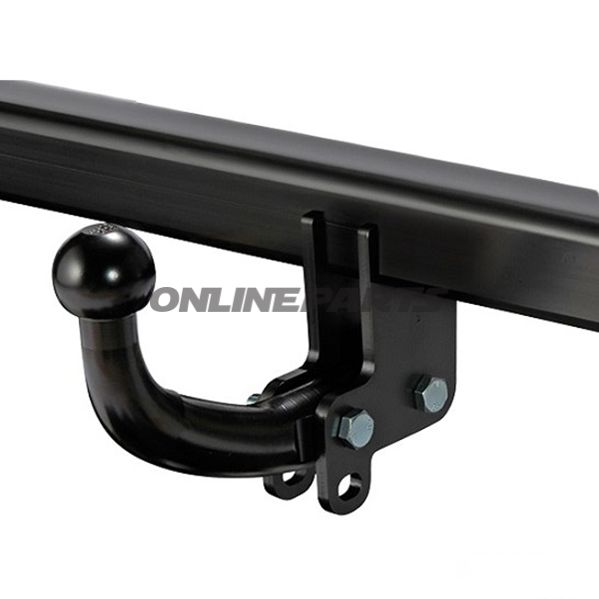

Dragutrustningen fungerar som en fast monterad dragkrok med fast kula (stift kulhuvud). Den överför drag- och sidkrafter mellan fordon och ansluten trailer och är utformad för användning med släpvagnar där kraven faller inom den angivna D-värdet och maximal släpvagnsvikt. Produkten är testad och försedd med ECE-godkännandemärke (ECE4_3710), vilket visar att enheten uppfyller relevanta europeiska provningskrav för dragutrustningar.

Tekniska data och belastningsgränser

• D-värde: 7,62 kN — detta värde anger dragkrokens förmåga att absorbera axiella krafter vid anslutning.
• Stödbelastning (vertikal): 75 kg — maximal vertikal belastning på kulan (vertalt tryck från släpvagnens dragband).
• Maksimal släpvagnsvikt: 1.350 kg — rekommenderad övre gräns för totalvikten på den anslutna släpvagnen.
• Godkännande: Prövningsmärke ECE4_3710.
• Monteringstid: cirka 1 timme vid korrekt verktyg och förutsatt tillgång till monteringspunkter.

Material och egenskaper

Bosal dragutrustning är tillverkad i stålkonstruktion med korrosionsskydd för väderpåverkan. Den fasta kula är dimensionerad för att motstå de angivna axiella och vertikala belastningarna utan rörelse mellan kulan och fästet. Ytbehandling (vanligtvis pulverlack eller elektrolytisk behandling beroende på produktionsserie) används för att minska korrosion och förlänga livslängden vid normal vägbruk.

Kompatibilitet och fordon

Monteringsadaptrer och beslag är anpassade till följande karossvarianter och modeller:

• MERCEDES‑CITAN skåpbil (415) från 2012 och framåt.
• RENAULT Kangoo / Grand Kangoo (KV0 / KV1) från 2008 och framåt.

Monteringsanvisningen bör följas noggrant för den specifika modellvarianten, eftersom tillgångsfrågor och eventuella demonteringar (t.ex. kontakt, plasttumf eller bottenplåt) kan variera. Kontrollera alltid fordonets typgodkännande och tillverkarens uppgifter så att dragutrustningens gränser är kompatibla med fordonets tillåtna dragvärden.

Säkerhet och underhåll

• Efter installationen ska fogar och fästen kontrolleras och åtdragas enligt angivna momentvärden.
• Regelbunden visuell inspektion rekommenderas för korrosion, sprickor eller lösa bultar, särskilt efter vinterkörning eller körning i salta områden.
• Kontrollera elektrisk anslutning till släpvagnens ljus och eventuella säkringar om tillbehör för montering av 7- eller 13-polig kontakt ingår.

Noteringar

Produkten levereras enskilt som en färdig dragutrustning för montering på nämnda modeller. De angivna värdena (D-värde, stödbelastning och släpvagnsvikt) är avgörande för rätt användning och får inte överskridas. GTIN, MPN och Bosal-namnet används här för entydig identifiering vid beställning och jämförelse med reservdelar.
