Zugschalter M Kontrolllicht 12V

Dragkontakt med kontrollampa för 12/24 V – för montering i instrumentpanel

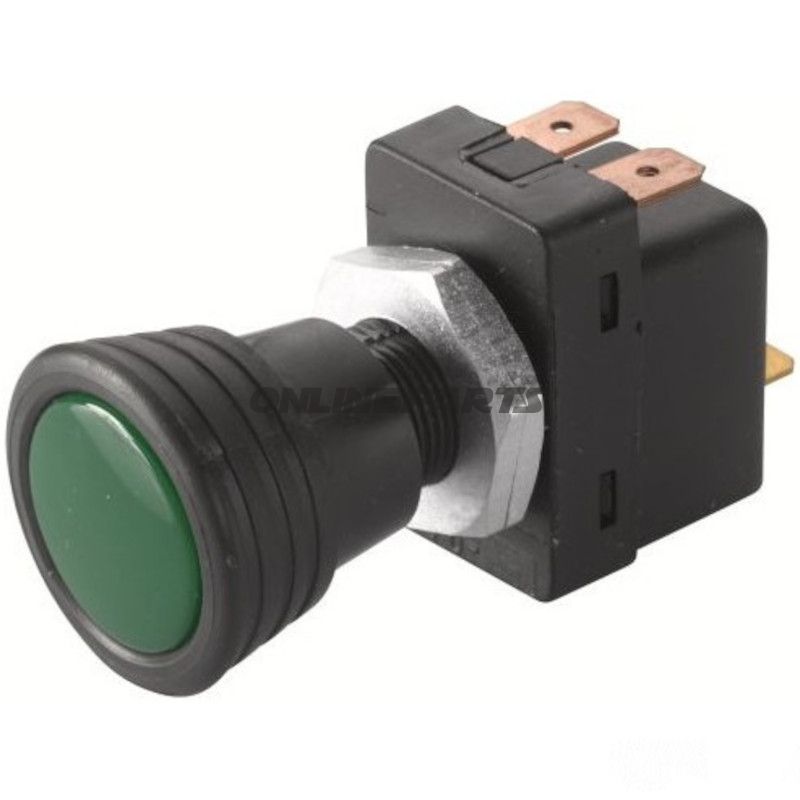

Produkt: Dragkontakt med inbyggd kontrollampa från Hella (MPN: 145.16.65, GTIN: 4082300008630). Denna enkla dragbrytare är avsedd att ge en synlig statusindikering vid på/av-funktion i fordonens elsystem.

• Funktion: Dragledningstyrd on/off-brytare med två lägen (0 = av, 1 = på). När linan dras sluts kretsen och den inbyggda lampan lyser, så att man får visuell bekräftelse av kontaktens status.
• Kontrollampa: Inbyggd 12 V glödlampa (typ W1,2W). Levereras med utbytbara linser i rött och orange, så ljusfärg kan anpassas efter applikationen.
• Anslutning och montage: Fladstiftskontakter 6,3 mm, skruvade. Antal anslutningar: 3. Rekommenderat monteringshål: Ø 14,5 mm.
• Elektriska data: Märkspänning 12/24 V. Maximal belastning vid 12 V: 8 A, vid 24 V: 4 A.
• Mekanisk utförande: Manöverknapp i mjuk plast för säker och lätt hantering. Standard två lägen (brytare/inkopplad).

Materialval och egenskaper

Kapsling och knapp är utförda i mjuk plast, vald för att ge en dämpad, hanterbar funktion och god motståndskraft mot mekaniskt slitage vid upprepad användning. Fladstiftskontakterna är metalldelar inskruvade/inkapslade i huset för att säkerställa stabil elektrisk förbindelse under vibrationer. Den använda W1,2W-glödlampan är en standardlösning för lågströmsindikation, som är lätt att byta vid behov.

Kompatibilitet och användningsområden

• Universallösning för motorcyklar, mindre fordon, släpvagnar och specialbyggnationer där en enkel dragbrytare med visuell kontroll önskas.
• Lämplig för panelmontering med 14,5 mm hålkrav och för system som arbetar vid 12 V eller 24 V inom de angivna belastningsgränserna.
• Lämplig som tändningsindikator, extrautrustningsbrytare eller som del av finn-/kontrollfunktioner i äldre eller ombyggda elsystem.

Säkerhet och installation

Montera alltid brytaren i ett korrekt utskuret hål (14,5 mm) och säkerställ att fladstiftsanslutningar är fasta och korrekt isolerade. Överbelasta inte kontakten — håll belastningen under 8 A vid 12 V och 4 A vid 24 V. Vid användning i miljöer med fukt eller kraftig exponering rekommenderas extra skydd mot korrosion och vatteninträngning.

Praktiska detaljer

• Märke: Hella (känd tillverkare av elektrisk fordonsutrustning).
• MPN: 145.16.65, GTIN: 4082300008630 — användbart vid dokumentation och reservdelsbeställning.
• Lamptype: W1,2W (utbytbar).
• Levereras med röd och orange lins, som kan bytas vid behov.

Beskrivningen riktar sig till montörer och motorcykelägare som behöver en robust, enkel dragbrytare med visuell statusindikator, och innehåller nödvändiga tekniska nyckeltal för val och korrekt installation.
