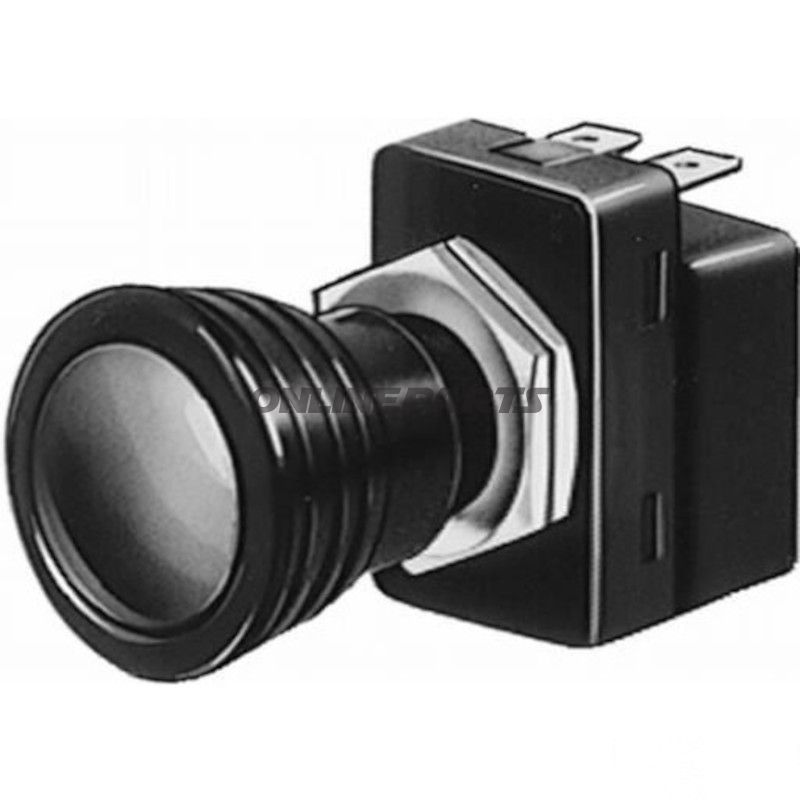

Zugschalter Grn 61/35

Dragomkopplare med grön indikator för 12/24 V-anläggningar

Produkt: Dragomkopplare GRN 61/35 från Hella (MPN: 145.14.75, GTIN: 4082300189889). Denna dragomkopplare är avsedd för användning där en enkel av/på-funktion med fysisk dragstyrning och synlig grön indikator önskas, t.ex. för belysning eller som säkerhetskontakt på fordon och maskiner.

Funktion och användning

• Aktivering sker genom att dra i ledningen (dragmanövrering).
• Växelfunktion: tvåläges av/på (0 = av, 1 = på).
• Inbyggd grön kontrollampa som visar tillstånd (kontrollampa levereras utan glödlampa; glödlampstyp W1,2W beställs separat).
• Lämplig för både 12 V och 24 V installationer, typiskt i bil- och motorcykelinstallationer samt allmän elektrisk utrustning där enkel styrning och visuell återkoppling önskas.

Elektriska och mekaniska specifikationer

• Nominalspänning: 12 / 24 V.
• Strömbelastning: 8 A vid 12 V, 4 A vid 24 V.
• Antal anslutningar: 3.
• Montering: flatstift 6,3 mm (skruvanslutning för flatstift).
• Inställningshål: Ø 14,5 mm.
• Kontaktlägen: 2 (0 = off, 1 = on).
• Glödlampstyp för kontrollampa: W1,2W (medföljer ej).

Material och hållbarhet

Manöverknoppen är tillverkad i mjuk plast, utformad för ergonomisk dragmanövrering och minskad nötning vid upprepad användning. Stift och flatstiftsanslutningar är standardiserade metalldelar lämpliga för fastskruvad flatstiftsmontering; de är dimensionerade för de angivna ström- och spänningsvärdena. Konstruktionen är enkel och praktisk med fokus på robust funktion snarare än dekorativa detaljer.

Kompatibilitet och installation

• Passar för standard panelmontering med 14,5 mm hål.
• Flatstift 6,3 mm gör den kompatibel med vanliga kabelskor och ledningskopplingar i fordons- och industrielektrikkretsar.
• Eftersom kontrollampan kräver en W1,2W-glödlampa måste denna beställas separat vid behov av visuell indikator.

Säkerhet och användningsanmärkningar

• Använd kontaktens nominella belastningsgränser; vid högre belastning bör relä eller annan kontakt med lämplig märkström användas.
• Säkerställ korrekt polaritet och säkring i installationen. Vid tvekan följ tillverkarens elektriska riktlinjer eller låt arbetet utföras av fackpersoner.

Identifiering

Produkten är en Hella-dragomkopplare, MPN 145.14.75, GTIN 4082300189889. Dessa uppgifter kan användas för att söka efter reservdel och kompatibilitetskontroll i reservdelskataloger.
