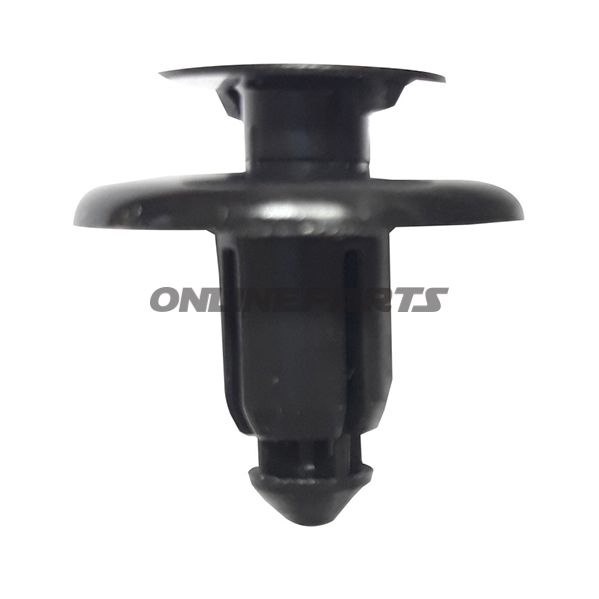

Zug, vrid, tryck, nitar, Tourmax, innehåll 10 stycken.

Tog-/vrid-/tryck-nitar för panelfästning ( hål Ø 8,0 mm ) — Tourmax

Produkt: Tog/vrid/tryck-nitar från Tourmax (MPN: 775.07.20, GTIN: 4043981327144). Dessa nitéer är avsedda för mekanisk fästning av plast- och skivpaneler, klipslister och interna trimdelar där håldiameteren är 8,0 mm.

Funktion och användning

• Designad som en kombination av drag-, vrid- och tryckfunktion: sätts in i ett förborat hål och säkras vid utvidgning eller låsning av stiftet, beroende på installationsmetod.
• Huvudsaklig användning vid fästning av interiörpaneler, skärmkanter och andra icke-strukturrelaterade komponenter på motorcyklar och bilar (användning angiven hos Honda i teknisk dokumentation).
• Lämplig där snabb montering och demontering krävs utan krav på gängor eller svetsning.

Material och dimensioner

• Material: plast (polymer) — korrosionsbeständigt jämfört med metallnitten och lämpligt för kontakt med plast- och lackytor.
• Håldiameter (borrmått): 8,0 mm.
• Huvuddiameter (A): 13,0 mm — fördelar belastningen och minskar risken för att nickhuvudet dras igenom materialet.
• Flänsdiameter (E): 20,0 mm — större fläns för bättre lastfördelning på mjuka material.
• Materialtjocklek/fästområde (angivet): 1,3–2,3 mm.
• Total längd/mått (F): 21,3 mm; kombinerade mått B+C: 3,0 mm (se detaljer i ritningen vid behov).

Tekniska fördelar

• Plastmaterialet eliminerar risk för galvanisk korrosion mot aluminum- eller målat yttre delar.
• Lätt och snabb montering utan specialverktyg: sätt nitin i hålet och aktivera stiftets låsfunktion (tryck/vrid beroende på nitdesign).
• Flangdesignen minskar punktbelastning och gör dem lämpliga för montering i tunnplåt och plastpaneler.

Kompatibilitet

• Angivet i tillverkarens data för montering på bilar (t.ex. Honda) och allmän användning för trim- och panelfästning på motorcyklar och bilar med hål Ø 8,0 mm.
• Kontrollera alltid nitens tjockhetsområde (1,3–2,3 mm) mot materialets totala tjocklek för att säkerställa korrekt låsning.

Ursprung och identifikation

Tourmax levererar dessa nitar med ursprung i Japan. Produktens MPN är 775.07.20 och GTIN 4043981327144, vilket kan användas för verifiering av originalitet vid beställningar till reservdelssystem.

Förpackningsstorlek

Produktuppgifterna nämner ett innehåll i leverantörens emballage — se till att bekräfta antal vid beställning, eftersom leverantörens emballage kan variera. Beskrivningen innehåller inga garantier om mängd i slutkundens paket utöver de tekniska uppgifterna.

Rekommendation vid montörsarbete

• Förborra hål Ø 8,0 mm med exakt borr för att undvika glapp.
• Rensa och avfetta monteringsytor för bättre passform och minskad risk för vibrationsutlösning.
• Vid upprepade demontering: inspektera nitten för sprickor eller uttöjning i plastmaterialet och byt vid tecken på trötthet.

Tekniska data från leverantörens anteckningar finns inkluderade i produkten för exakt passform och funktion. För särskilda fordonsapplikationer rekommenderas kontroll mot producentens reservdelsskatalog eller servicehäfte.
