WOODRUFF NYCKEL JMP 4X6.5X16 mm

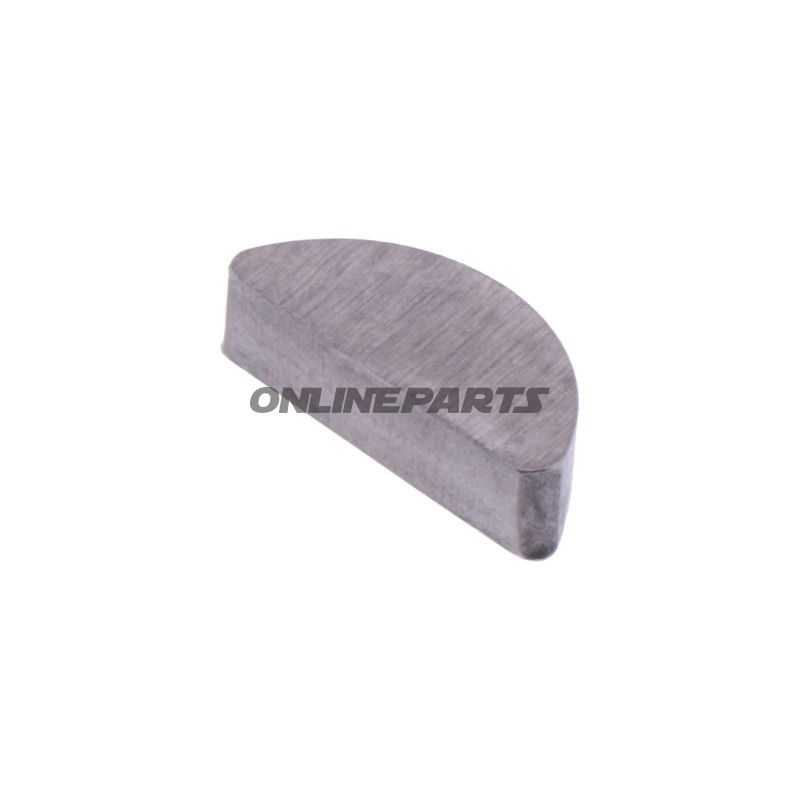

Woodruff-nyckel JMP 4 x 6,5 x 16 mm — upphängning av rotorer och axelkomponenter

Produkt: Woodruff-nyckel från JMP (MPN: 756.29.17, GTIN: 4043981430110). Denna halvmåneformade nyckel är avsedd för mekanisk upphängning och momentöverföring mellan axlar och roterande komponenter såsom rotorer, drev och kopplingar.

Funktion

• Woodruff-nyckeln placeras i en motsvarande halvmånefräst spår i axeln och i en liknande spår i den monterade komponenten, vilket säkerställer positiv mekanisk låsning utan skruv- eller mutterbelastning för att motstå rotationsmoment.
• Lösningen tillåter exakt centrering av komponenten på axeln och minskar risiko för skevhet vid montering, vilket är viktigt för roterande delar och delar med hög varvtal.
• Enkelt att byta ut vid underhåll eller demontering, där åtkomst till axelspåret är möjlig.

Dimensioner och tekniska data

• Bredd: 4 mm
• Höjd (tjocklek vid största punkt): 6,5 mm
• Längd: 16 mm

Dessa dimensioner överensstämmer med standardkurvor för Woodruff-nycklar och är avsedda att passa i motsvarande frästa axelspår och komponentspår. För korrekt funktion ska spårgeometri och toleranser på axel och satskomponent kontrolleras mot leverantörens specifikationer.

Materialval och egenskaper

• JMP anger normalt stål som material för denna typ av nycklar; stålets härdning och värmebehandling är avgörande för slitstyrka och formstabilitet under belastning. Denna artikel är tillverkad för mekanisk upphängning under normala driftsförhållanden.
• Ytfinish påverkar korrosionsmotstånd och passform. För applikationer i fuktiga eller korrosiva miljöer bör ytterligare ytbehandling eller korrosionsbeständiga varianter övervägas.

Användning och kompatibilitet

• Lämplig för motorcykelkomponenter som rotorer, kugghjul, kopplingar och andra roterande element där en halvmåneformad nyckel används.
• Passar till axlar och komponenter med motsvarande spÅrlmått. Kontrollera att spÅrbredd, djup och axeldiameter matchar nyckelns dimensioneringssättning för att undvika överbelastning eller glapp.
• Motsvarande referens i andra kataloger: 7360720 (uppget som alternativ i tillverkarens data).

Praktiska anmärkningar till montering och underhåll

• Kontrollera spår- och nyckeltoleranser före montering; för stram eller för lös passform kan orsaka skador eller glapp.
• Vid ommontering rekommenderas visuell inspektion för sprickor, deformation eller slitage. Byt ut vid synliga tecken på plastisk deformation eller överbelastning.
• Använd lämpligt verktyg för att sätta eller banka nyckeln på plats för att undvika kantböjning eller interna spänningar i nyckeln.

Identifikation: Produkten märks av JMP och finns under artikelnummer (MPN) 756.29.17. GTIN 4043981430110 kan användas för entydig identifikation i inköpssystem och reservdelsdatabaser.

Om det finns behov av dokumentation av toleranser, material- eller värmebehandlingsdata för specifika applikationer rekommenderas det att kontakta JMP eller leverantören med MPN 756.29.17 och GTIN 4043981430110 för detaljerade tekniska specifikationer.
