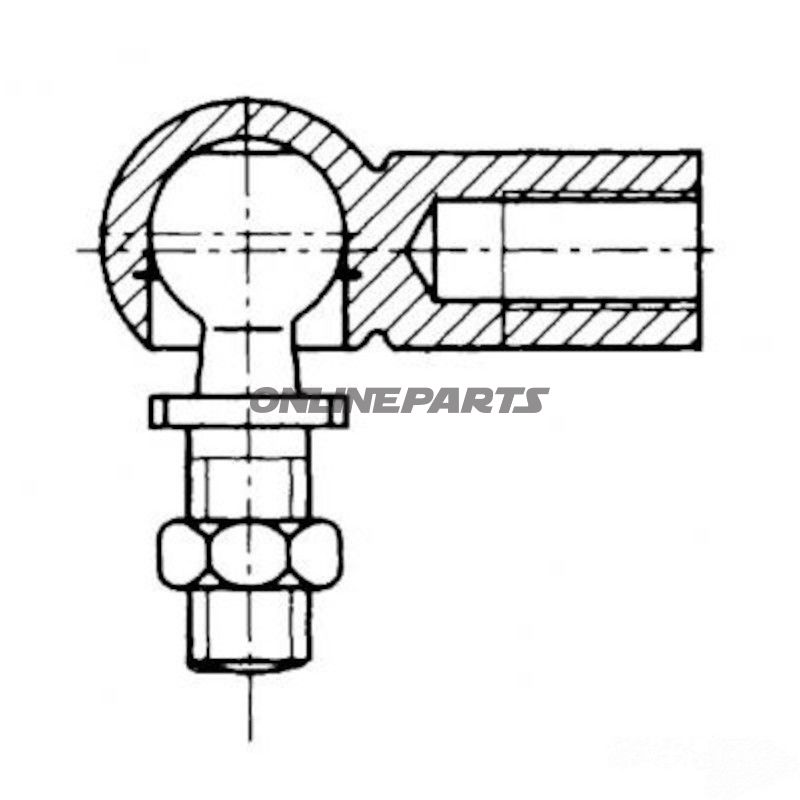

WINKELGELENK FÖR GASFEDERN

Vinkelkoppling (vinkellänk) för gasfjädrar — DIN 71802, 6 mm hona / 6 mm hane

Produkt: Vinkelkoppling för montering av gasfjädrar. Denna typ av vinkellänk följer måtten i DIN 71802 och är avsedd att koppla gasfjäderns kolv/stång eller ögla till maskindelar eller beslag där en rörlig led i vinkel krävs.

Funktion

• Vinkelkopplingen överför belastningar från gasfjädern till den anslutna beslagets del samtidigt som den tillåter begränsad rotationsrörelse i leden.
• Den kompakta konstruktionen med 6 mm invändigt och 6 mm utvändigt kopplingsmått (hona/hane) gör den lämplig för mindre gasfjädrar och applikationer med begränsat utrymme.
• Används vanligtvis i lock, luckor, kabinetts och mindre mekaniska samlingar där vinkelrörelse är nödvändig för korrekt funktion av fjädern.

Material och egenskaper

• Vinkelleden är tillverkad i material och ytbehandlingar som är vanliga för komponenter enligt DIN 71802 (vanligtvis stål eller stållegering med korrosionsskydd). Materialvalet säkerställer tillräcklig styrka och motstånd mot slitage under normala belastningar för små gasfjädrar.
• Konstruktionen är dimensionerad för att minimera spel och säkerställa stabil rörelse i leden vid upprepade rörelser.
• Material- och ytval innebär att produkten tål vanligt verkstadsbruk; vid utsatta eller utomhusinstallationer bör korrosionsskydd och underhållsbehov bedömas av montören.

Tekniska data och passform

• Anslutningsmått: 6 mm hona / 6 mm hane (passar till stänger/bultar med 6 mm diameter).
• Standard: DIN 71802 — anger mått och geometri för vinkellänk i denna kategori.
• MPN: 338.08.93 — tillverkarens eller leverantörens reservdelnummer, användbart vid förfrågningar eller beställning.
• GTIN/varunummer: GF8/19-6.1 — använd detta vid sökning i lager- eller beställningssystem.

Kompatibilitet och användningsanvisning

• Designad för gasfjädrar och motsvarande applikationer med 6 mm anslutningsdimensioner. Kontrollera mått på gasfjäderns ändstycke och beslag före montering.
• Montering bör utföras med rätt moment och lämplig nållåsning eller låsematerial om applikationen kräver vibrationssäker fäste.
• Lämplig för verkstadsmontering och reparationer; vid serieproduktion eller kritiska säkerhetstillämpningar rekommenderas kontroll av toleranser och eventuellt provmontering.

Observera

• Produktdata använder MPN 338.08.93 och GTIN GF8/19-6.1 för entydig identifiering. Ingen varumärke anges i de tillhandahållna uppgifterna; vid förfrågan till leverantören kan varumärkesnamn eller tillverkarupplysningar uppges.
• Informationen bygger på den angivna standarden och måtten; för belastningsgränser och detaljerade materialkrav bör tekniska ritningar eller leverantörsspecifikationer erhållas.
