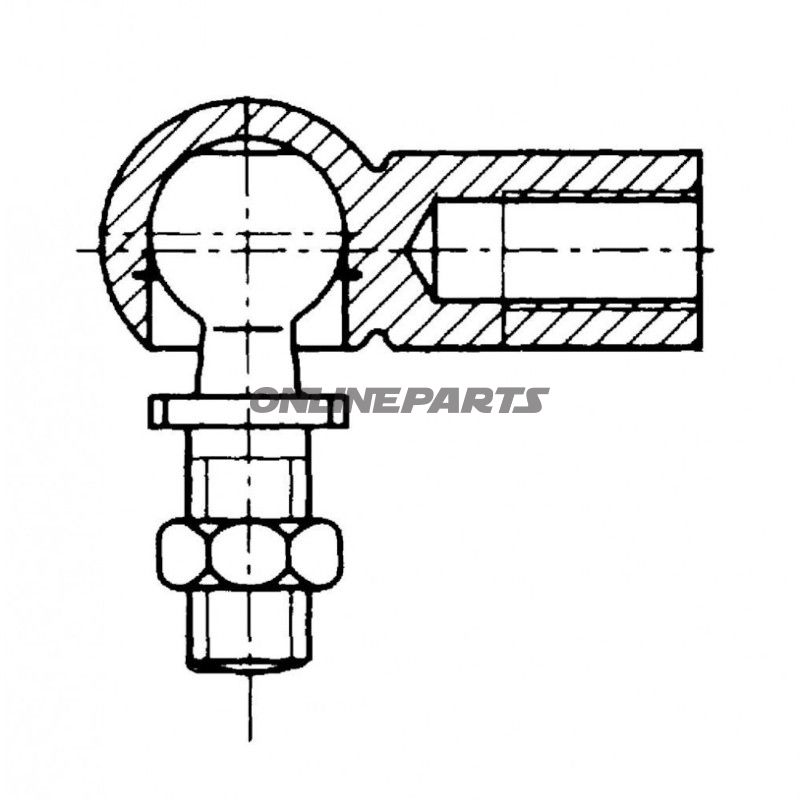

Vinkelkoppling (vinkelled) til gasfjädrar – DIN 71802, 10 mm hona/10 mm hane, längd 30 mm
Produktt beskrivning: Denna vinkelkoppling (Winkelgelenk) är avsedd för montering av gasfjädrar där en vinkelrörelse mellan gasfjädern och fästpunkten krävs. Produkten följer dimensionerna i DIN 71802 och levereras med en 10 mm inre anslutning (hona) och en 10 mm yttre anslutning (hane). Total längd (L) mätt från centrum till centrum är 30 mm.
Funktion: Vinkelkopplingen möjliggör roterande och svängrörelser mellan gasfjädern och monteringsbeslaget, vilket minskar friktion och slitage i anslutningspunkten. Den är särskilt användbar i applikationer där gasfjädern ska ändra vinkel under rörelse, till exempel dörrar, lock eller justerbara beslag på motorcyklar och specialutrustning.
- Typ: Vinkelkoppling/vinkelled i enlighet med DIN 71802
- Anslutningar: 10 mm hona / 10 mm hane
- Längd: L = 30 mm (center-till-center)
- MPN: 338.09.06
- GTIN: 76529300
Material och ytbehandling: Själva vinkelleden är utformad för att tåla mekanisk belastning och upprepad rörelse. Vanligtvis används legerat stål eller pressat metall med möjlig galvanisk eller kromad yta för korrosionsskydd och slitstyrka. Den exakta materialbeskrivningen följer tillverkarens specifikationer, men konstruktionen är lämplig för industriella och fordonsrelaterade miljöer där mekanisk hållbarhet och pålitlig funktion är viktig.
Tekniska fördelar:
- Minskar sidbelastning på gasfjäderns ändbindning vid vinkelrörelser.
- Förenklar installationen genom att ge standardiserade 10 mm anslutningar (hona/hane).
- DIN 71802-kompatibilitet säkerställer utbytbarhet med motsvarande delar i montage- och reparationsarbete.
Användningsområden och kompatibilitet: Används främst för gasfjädrar i dörrar, luckor, paneler och andra rörliga monteringspunkter där det behövs vinkeldrejning mellan fjädern och beslag. Målgruppen är mekaniker och erfarna motorcykelentusiaster som arbetar med underhåll eller byte av gasfjädrar i fordon, verkstadsmontage och specialbyggen.
Monteringsanmärkningar: Vid montering ska dimensionerna (10 mm hona/10 mm hane och L = 30 mm) matchas med gasfjädern slutstycke och monteringsbeslag. Kontrollera passform och eventuellt behov av skivor eller lås-kaplock enligt din applikation. Överväg smörjning eller korrosionsskydd beroende på miljön för att förlänga livslängden.
Identifikation: Varan kan identifieras med MPN 338.09.06 och GTIN 76529300. Inga varumärken anges i de givna uppgifterna; MPN och GTIN bör användas vid beställning eller vid förfrågan till leverantören för att säkerställa korrekt reservdel.
Anmärkning: Denna beskrivning bygger på angivna mått och standardreferens. Om du behöver specifik materialinformation, ytbehandling eller belastningsdata rekommenderas det att kontakta leverantören med MPN 338.09.06 och GTIN 76529300 för tekniska datablad.
