Wendeschalter Konsul 2,30 H 238/ H 250 360503

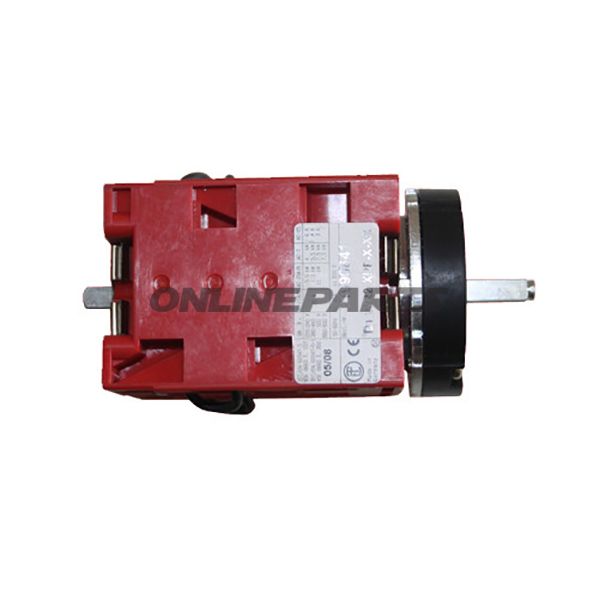

Omskifter Consul 2.30 H 238 / H 250 (modell 360503) – bakavstängare för lyftfunktion

Det här är en mekanisk elektrisk omkopplare (vindningskontakt/bakavstängare) som används för styrning av upp-/nedsänkning på lyftanordningar. Produktbeteckningen i originals kataloger är Omskifter Consul 2.30 H 238 / H 250, artikelnummer 360503, och den finns även angiven med reservedelsnummer (MPN) 652.13.55.

Funktion

• Omkopplaren fungerar som växelkontakt för att ändra riktningen på den elektriska ström som driver lyftfunktionen — vanligtvis för styrning av motor/aktuator för upp- och sänkning.
• Den är utformad med en genomgående axel, så mekanisk aktivering kan ske från båda sidor eller via extern manövermekanism.
• Användargrupp är servicetekniker och verkstäder som behöver byta eller diagnostisera styrningskomponenter på lyftanordningar.

Material och konstruktion

• Kapsling och icke-strukturella delar är tillverkade i plast. Plastvalet minskar vikt och ger elektrisk isolering, samtidigt som det står emot vanlig slitage i maskinrum och verkstadsmiljöer.
• Axeln går igenom och har längden 104 mm, vilket gör den kompatibel med lyftanordningars monteringsprincip där axeln förses genom styrpanel eller beslag.
• Yttermått (L x B x H): 78 x 46 x 48 mm, vilket är relevant vid inbyggnad i befintliga paneler eller vid utbyte av en defekt enhet.

Tekniska egenskaper / kommentarer

• Beskrivningen anger en bakavstängarutförande (tyska också kallat «Wendeschalter»), vilket bekräftar att kontakten är utformad för rotations-/vändarrbeten snarare än tryck-kontakt.
• Plastmaterialet ger god elektrisk isolering, men vid monteringsarbete bör man försäkra korrekt skadefri fastsättning och undvika överbelastning vid skruvar eller tätmedel.
• Det anges att delen är en original Consul-del (Consul), vilket kan vara relevant vid kompatibilitetsbedömning i förhållande till fabrikat och äldre maskinkonstruktioner.

Kompatibilitet och användning

• Typiskt används som ersättningsdel på lyftar och hissmekanismer som använder Consul 2.30 H-serien. Kontrollera fysiska mått och axellängd (104 mm) mot befintliga delar föreMontering.
• På grund av plastkonstruktionen rekommenderas inspektion av monteringspunkter och elanslutningar vid service, särskilt i miljöer med vibration eller kemisk påverkan.

Identifikation

• MPN: 652.13.55 — använd detta reservedelsnummer vid sökning i kataloger eller vid beställning för att säkerställa rätt variant.
• Produktens namn och artikelnummer (Omskifter Consul 2.30 H 238 / H 250, 360503) visas ofta i tekniska scheman och bör matchas med apparatens komponentförteckning vid utbyte.
• GTIN anges inte i tillgängliga data; vid behov av streckkodsidentifiering kontakta leverantör eller kontrollera tillverkarens reservedelsdatabas.

Monterings- och serviceanmärkningar

• Vid montering bör axelns position och riktning verifieras så att kontaktens mekanik inte binds. Axellängden (104 mm) och ytdimensionerna (78x46x48 mm) är avgörande för invändningsutrymmet.
• Kontrollera elektriska anslutningar för korrosion och säkra kopplingar för att undvika intermittent funktion vid belastning.
• Byt alltid med korrekt MPN eller dokumenterad likvärdig del för att bevara mekanisk och elektrisk kompatibilitet.

Om du behöver hjälp med verifikation av kompatibilitet med en konkret liftmodell eller sökning efter en motsvarande reservedel med GTIN, kan du ange maskintyp och nuvarande reservdelsmärkning så kan ytterligare uppgifter hämtas.
