Washerm12 Titan

Underläggsskiva M12 i titan till bultförbindelser

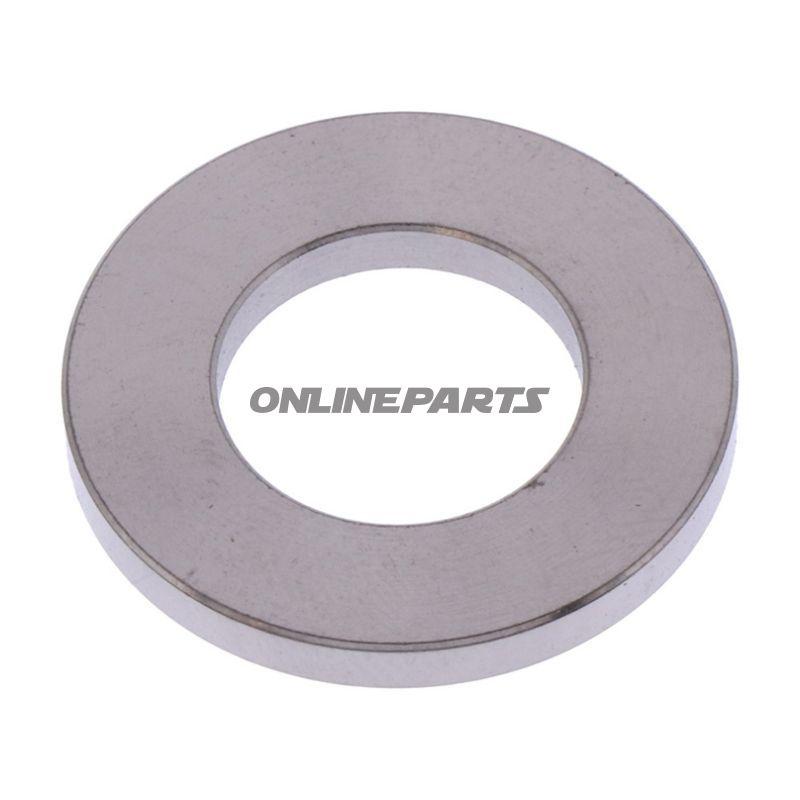

Produkt: Underläggsskiva M12 Titan från JMP (MPN: 775.44.72, GTIN: 5053573385086).

Denna plana underläggsskiva är utformad för användning tillsammans med M12-bultar och -mutter, där korrekt kontaktyta, korrosionsbeständighet och reducerad vikt är viktiga parametrar. Skivan är tillverkad i titanlegeringen 6Al‑4V (grad 5), en vanligt använd flygkvalitetslegering med dokumenterade mekaniska och korrosionsmässiga egenskaper.

• Dimensioner: invändig diameter 12,4 mm, utvändig diameter 24 mm, tjocklek 2,6 mm. (Måtten anges i tekniska data och passar till standard M12-geometrier.)
• Material: Titanium 6Al‑4V (grad 5). Materialet kombinerar hög styrka med låg vikt och god motståndskraft mot korrosion i vanliga miljöer.
• Utförande: Platt skiva, avsedd att fördela trycket från bultens eller mutterns tryckyta över ett större område och reducera lokal deformation av underlaget.

Funktion och användning

Underläggsskivan används för att skapa en stabil kontaktyta mellan bult/mutter och arbetsstycke, minska risken för inpressning i mjukare material och fördela spänningen i förbindelsen. Titanens korrosionsbeständighet gör den lämplig för utomhus-, kustnära- eller fuktiga miljöer där stålskalor riskerar korrosion. Samtidigt är titan signifikant lättare än stål (omkring 42 % lägre densitet), vilket kan vara relevant i applikationer där viktoptimering prioriteras.

Materialegenskaper

• Korrosionsbeständighet: Titan 6Al‑4V har utmärkt motstånd mot rost och många kemiska påverkan jämfört med vanligt stål.
• Styrka: Legeringen har hög dragstyrka och utmattningsstyrka, ofta på nivåer som överstiger vanlig stålkvalitet omkring klass 8.8 i många tillämpningar, vilket gör skivan lämplig för krävande förbindelser.
• Vikt: Lägre densitet än stål, vilket reducerar total vikt vid användning i stora eller viktkritiska konstruktioner.

Praktiska överväganden för montör och mekaniker

• Kontrollera att invändig diameter (12,4 mm) passar till boltskaftens diameter; denna storlek är anpassad för M12-standarden, men mät alltid bolten faktiska diameter vid tight tolerans.
• Titan har lägre värmeledningsförmåga och annorlunda friktionskarakteristik än stål; vid momentgivning bör man använda lämpliga momentvärden och eventuellt kontrollera sammanträngning/förspänning i protokoll.
• Ytfinish och toleranser kan variera mellan leverantörer — JMPs produkt (MPN 775.44.72) levereras som plan skiva med de angivna dimensionerna i tekniska data.

Kompatibilitet

Skivan är avsedd för traditionella M12-bultar och muttrar, där bolttyp och tolerans kräver en invändig diameter omkring 12,4 mm. Den plana utförandet gör den användbar i standardmonteringar; vid specialmonteringar (t.ex. koniska eller självcentrerande applikationer) bör man välja skivor med motsvarande geometri.

Tekniska data (sammanfattning)

Varumärket JMP anges på produkten och MPN 775.44.72 med GTIN 5053573385086 används för entydig identifiering vid inköp och vid sökning i reservdelsslistor.
