Wall Plug B18/100Sz

Genomgående tungt ankare – yttre SZ-B18/100 för betong

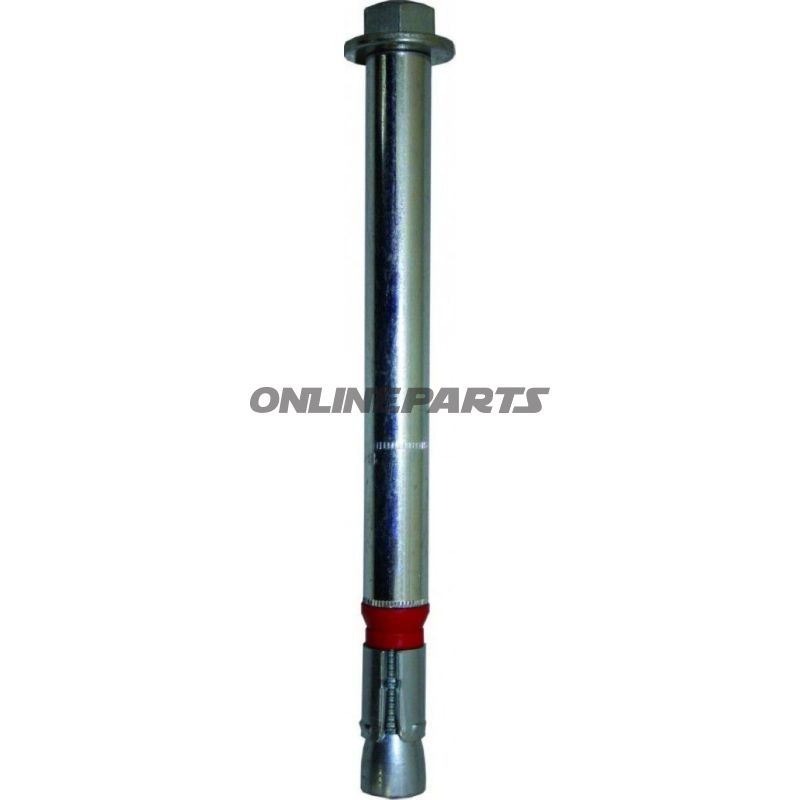

Produkt: dyvel SZ-B18/100 (MPN: 486.91.03, GTIN: 4043315041487)

Detta är ett ETA Option 1-godkänt genomgående tungt ankarsystem (SZ-serien) med en tredubbel expanderande specialhylsa. Ankarsystemet är utformat för att överföra höga drag- och sidlast i både sprucken och icke-sprucken betong vid relativt små centrum- och kantavstånd. En plastisk kompressionsring säkerställer att den fästa komponenten förblir spänt mot underlaget över tid.

Funktion

• Genomgående montage: ankaret dras igenom komponenten och spänningssätts mot betongbakgrunden.
• Tredubbel expansion: specialhylsan sprider sig i tre riktningar för att ge stor kontaktyta och ökad lastkapacitet.
• Plastisk kompressionsring: förhindrar att komponenten lossnar och behåller förspänningen mellan delarna och betongytan.

Material och egenskaper

• Specialhylsa utförd i formstabilt material för kontrollerad expansion; materialet är valt för att säkerställa enhetlig förankring och långsiktig mekanisk funktion.
• Metaldelar (bolt/gängor) utförda i korrosionsskyddat stål lämpat för statiska belastningar; tillämpningen förutsätter korrekt val i relation till miljö (inomhus/utomhus, korrosivitetsklass).
• Plastisk kompressionsring som bibehåller spänning och förhindrar direkt metall-mot-betong rörelse vid vibrationer eller temperaturvariationer.

Tekniska data

• Borrhålens diameter: 18 mm
• Dybelängd (samlad): 212 mm
• Gänga: M12
• Borrschaktens djup: 180 mm
• Nödvändig förankringsdjup i betong: 95 mm
• Max. spännings Tjocklek av komponent: < 80 mm
• Rekommenderat åtdragningsmoment för dyvel: 80 Nm

Användningsområden

Produkten är lämplig för medelstora till kraftiga förankringar i både sprucken och icke-sprucken betong. Typiska användningar inkluderar:

• Stålstöd och bärande profiler
• Galler och räcken
• Maskininstallationer och maskinfundament
• Ställningar och konsoler

Kompatibilitet och montage

• Borra korrekt hål med 18 mm borrmaskin och rengör borrhålet noggrant för borrstoft före montage.
• Säkerställ att förankringsdjupet i betong är minst 95 mm för att uppnå angivna egenskaper.
• Följ det rekommenderade åtdragningsmomentet på 80 Nm för att uppnå korrekt expansion utan överbelastning av ankaren.
• Kontrollera betongens tillstånd (sprucken/icke-sprucken) och följ gällande monteringsanvisningar och säkerhetsföreskrifter för ETA-godkända ankare.

Kort faglig sammanfattning

dyvel SZ-B18/100 (MPN 486.91.03, GTIN 4043315041487) är ett högpresterande genomgående ankarsystem med tredubbel expanderande hylsa och plastisk kompressionsring, utformat för att hantera mycket höga drag- och sidolaster i betong vid begränsade avstånd till kanter och mellan axlar. Material- och utformningsvalen fokuserar på stabil förankring och varaktig bibehållande av spänning under belastning.
