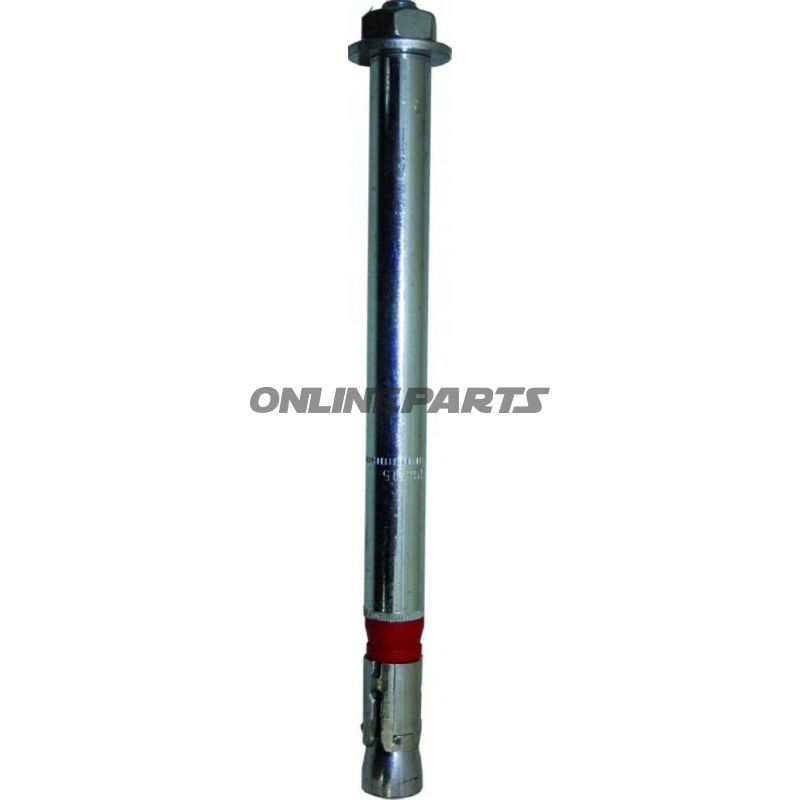

Wall Plug B 15/95Sz Ab15/90

Dyvel / gennemstiksanker DUEBELSZ‑B 15/95 til beton – højlast, ETA‑mulighed 1

Produktoversikt: DUEBELSZ‑B 15/95 er et gennemstiksanker designet til medium til tunge forankringer i både revnet og urevnet beton. Ankerets konstruktion med en tredelt ekspanderende specialhylse kombineret med en plastik‑presring sikrer vedvarende fastholdelse af den fastgjorte komponent mod underlaget ved små aksel‑ og randafstande.

• GTIN: 4043315041395
• MPN: 486.90.79

Funktion og anvendelse:

DUEBELSZ‑B fungerer som et gennemstiksanker: ankeren indsættes i et forboret hul, bolten trækkes til og den specialdesignede hylse spreder sig i betonrummet. Den plastiske sammentrykningsring sørger for en kontinuerlig forspænding mellem ankerets hoved og den fastgjorte del, hvilket mindsker risikoen for slør og øger stabiliteten over tid. Produktet er egnet til montage af stålstolper, gelændere, maskiner, stilladser og konsoller.

Materialevalg og egenskaber:

• Specialhylse med tredobbelt spredebane, designet til meget høje træk‑ og forskydningsbelastninger ved begrænsede aksel‑ og randafstande.
• Plastisk presring for tæt og holdbar fastholdelse af komponenten mod betonoverfladen — reducerer bevægelse og sikrer gentagen belastningsstabilitet.
• Materialer og overflade (afhænger af variant) er valgt til korrosionsmodstand og mekanisk holdbarhed i byggemiljøer; specifik korrosionsklasse bør bekræftes i tekniske data for den leverede variant.

Tekniske data (angivet):

• Borediameter: 15 mm
• Samlet længde (anker): 191 mm
• Gevind: M10
• Borehuldybde: 170 mm
• Nødvendig forankringsdybde i beton: 85 mm
• Max. klemmestyrke på komponent: < 95 mm
• Anskruingsmoment for anker: 50 Nm

Kompatibilitet og montageanvisning:

• Designet til beton (revnet og urevnet). For anvendelse i andre underlag (mursten, hule blokke mv.) kræves specifik vurdering eller alternative forankringssystemer.
• Borehul skal have korrekt diameter og dybde (15 mm, 170 mm) og være rengjort for borestøv før montage for at opnå den deklarerede bæreevne.
• Overhold forskriftsmæssige installationsprocedurer og moment‑værdier (50 Nm) for at sikre forventede lastkapaciteter og for at undgå skader på anker eller underlag.

Fordele ved konstruktionen:

• Mulighed for høje tilladelige belastninger ved små aksel‑ og randafstande takket være tredobbelt spredeprofil.
• Plastisk presring sikrer fastholdning af monterede dele og reducerer risiko for efterfølgende slør.
• Velegnet til almindelige bygge‑ og industrimonteringer som beskrevet ovenfor.

Bemærkninger: Produktet er anført med GTIN og MPN for entydig identifikation ved bestilling og dokumentation. Hvis der kræves ETA‑dokumentation eller specifik korrosionsklasse for en given installation, bør de relevante certifikater og produktvarianter kontrolleres med leverandøren før montage.
