Isolerad ringkabelsko JMP M5 till ledningar 1,5–2,5 mm²

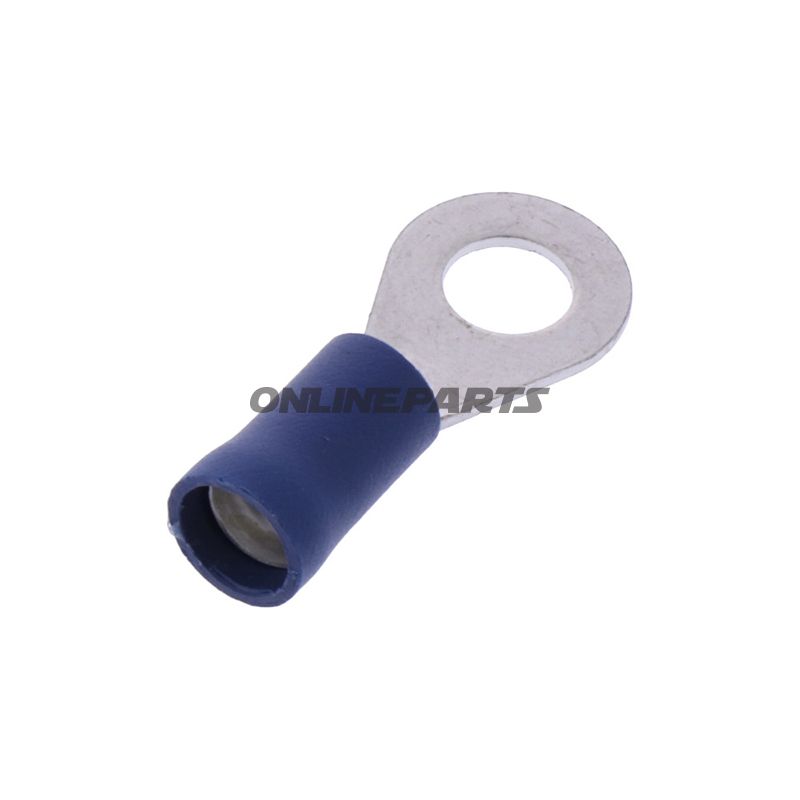

Denna isolerade ringkabelsko från JMP (MPN: 158.08.26, GTIN: 4043981349733) är utformad för mekaniska och elektriska förbindelser där en säker skruvanslutning till M5-bultar är nödvändig. Produkten är tillverkad med en isolerad kropp och en ringformad ögodel som säkerställer god mekanisk fasthållning och elektrisk kontakt vid montering på klämmor, stiftpunkter eller samlingsklämmor.

Funktionellt är komponenten avsedd att pressas eller krimpas runt en ledare med ett tvärsnitt mellan 1,5 och 2,5 mm² och därefter fästas med en M5-skruv genom öjets borrhål (Ø ≈ 5,3 mm). Den isolerade kragen minskar risken för oavsiktlig kortslutning vid nabokomponenter och skyddar mot mekanisk slitage på ledaren.

Material och egenskaper

• Ledningskontakt: Metallring (vanligt kopparlegering) med ytbehandling för att säkerställa låg kontaktersättning och motståndskraft mot korrosion under normala driftsförhållanden.
• Isolation: Färgad isoleringskrage (blå) tillverkad av elektriskt isolerande plastmaterial, dimensionerad för det angivna tvärsnittet. Isoleringen förhindrar kortslutning och ger ett visuellt signal om ledningsstorlek.
• Temperaturbeständighet: Angivet upp till −105 °C för materialkomponenter — denna värde anger materialegenskaper under extrema förhållanden och bör jämföras med fordonets driftstemperaturer.
• Svetsning/anslutningsmetod: Produkten är inte lödd; den är avsedd för krimpning/pressning för att säkerställa mekanisk fasthållning och elektrisk förbindelse.

Tekniska detaljer och kompatibilitet

• Typ: Ringkabelsko (ring connector), lämplig för M5-bultar.
• Ledningstvärsnitt: 1,5–2,5 mm².
• Borrhål: Ca. 5,3 mm (passar till standard M5-bultar och skruvhål med plats för bricka/säkring).
• Poler: 1 pol.
• Isolerad: Ja (blå färg indikerar normalt den använda ledarstorleken i sortimentet).
• MPN / GTIN / Varumärke: JMP 158.08.26 (MPN) från märket JMP, GTIN 4043981349733.

Användningsscenarier

Ringkabelsko används vanligtvis för punktförbindelser i fordonsinstallationer, chassie- eller batteriförbindelser, säkringsboxar och jordförbindelser, där en mekaniskt fast och elektriskt lågmotståndsförbindelse är nödvändig. Den isolerade känen gör den lämplig i trånga installationer där risk för beröring av andra metalldelar bör minimeras.

Montering och hantering

• Ta bort lämplig längd av isolering från ledaren, sätt in kärnan i kabelskoens metallrör och gör en korrekt krimpning med lämplig krimmtång för isolerade kabelskor.
• Säkerställ att kabelskoens metallyta har god kontakt med den tillhörande skruv- / brickytan; rengör eventuellt korroderade ytor före montering.
• Använd korrekt dimensionerade brickor och moment vid montering på M5-anslutningar för att undvika mekanisk skada på ringkabelskoen.

Kvalitetsöverväganden

Produktens märke JMP och MPN 158.08.26 anger komponentens typ i ett standardsortiment. Materialvalet (metallring med isoleringskrage) har valts för att balansera elektrisk ledningsförmåga, korrosionsbeständighet och hanterbar mekanisk styrka. Kontrollera underhållsrutiner och elektriska krav i ditt system om installationen utsätts för korrosiva miljöer eller höga vibrationsnivåer.

Obs: Produkten levereras i förpackningar – se leverantörens angivelse för antal per förpackning. GTIN: 4043981349733, MPN: 158.08.26, Varumärke: JMP.
