Vippströmbyte På/Av MG röd

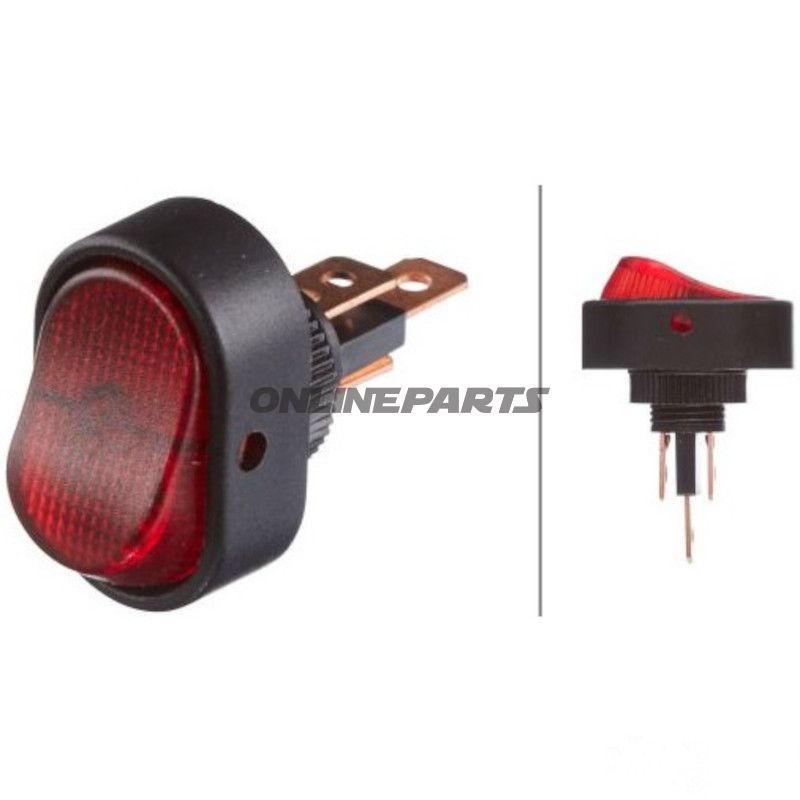

Vippbrytare på/av (oval) med rött kontrolljus — för 12 V-installationer

Produktöversikt: Detta är en oval vippbrytare från Hella (GTIN: 4082300102475, MPN: 108.09.28) med inbyggt rött kontrolljus och två positioner (0 = av, 1 = på). Brytaren är avsedd för 12 V-system och har en angiven belastning på 10 A vid 12 V. Den är utförd med tre anslutningar och monteras i ett 12 mm installationshål.

Funktion och användning:

• Fungerar som vanlig på/av-vippbrytare med växlingsfunktion (enkeldold, växelfunktion som på/av).
• Det inbyggda röda kontrolljuset visar när kretsen är aktiverad, vilket förenklar felsökning och statusövervakning i fordonets instrumentering.
• Används vanligtvis för extrautrustning, ljussektorer, hjälpenheter eller som generell strömbrytare i motorcykel- och bilinstallationer där utrymmet är begränsat (oval, 12 mm borrhål).

Material och konstruktion:

• Hölje och vippan är utförda i teknisk plast och metalldelar, designade för att ge stabil mekanisk funktion vid upprepad användning. Plastytor är motståndskraftiga mot olja och vanliga rengöringsmedel, men bör skyddas mot långvarig exponering för starka lösningsmedel.
• Kontrollampan använder en inbyggd 12 V glödtrådslampa/pära enligt tillverkaren (Hella). Pärans typ möjliggör enkel utbyte genom brytarens bakpanel, om tillämpligt.
• Elektriska kontaktpunkter är belagda för att säkerställa pålitlig elektrisk anslutning under normal drift; nominellt 10 A vid 12 V.

Elektrisk anslutning och montage:

• Montering: kräver ett runt borrhål på 12 mm i frontpanel eller instrumentpanel. Se till korrekt placering och stöd bakom panelen vid vibrationspåverkan.
• Anslutning: flatstift 6,3 mm (fästs eventuellt med skruvterminal beroende på installation), tre anslutningar. Använd lämpligt kabeltvärsnitt och säkring enligt belastning (10 A gräns).
• Växlingsfunktion: två positioner — av/på (0/1). För korrekt funktion i system med hög startström rekommenderas bedömning av kabeldimension och relä, om nödvändigt.

Kompatibilitet och användningstips:

• Passar standard 12 V fordonssystem (motorcyklar, ATV, campingutrustning m.fl.).
• Lämplig för panelmontering i instrumentpaneler med 12 mm hål. Vid montering i tunna paneler rekommenderas förstärkning för att undvika deformation vid användning.
• Vid installation i miljöer med vibration eller fukt bör extra tätning och korrekt kabelavlastning användas för att förlänga livslängden.

Tekniska nyckeldata:

• Tillverkare: Hella (integrerat i produktens märkning och kvalitetspecifikationer).
• GTIN: 4082300102475
• MPN: 108.09.28
• Spänning: 12 V
• Strömbelastning: 10 A vid 12 V
• Antal anslutningar: 3
• Växlingslägen: 2 (0/1)
• Monteringsöppning: 12 mm
• Anslutningstyp: Flatstift 6,3 mm

Anmärkningar till mekaniker och tekniker: När du utför byte eller uppgradering av befintliga brytare, kontrollera placering av ledningar och säkringsskydd. Hellas komponenter följer typiska dimensioner för eftermonteringsbrytare, men kontrollera MPN 108.09.28 för att säkerställa korrekt passform i din panel.

Produkten levereras i förpackning lämplig för detaljhandel (SB-förpackning), och uppgifter om förpackningsstorlekar bör inte tolkas som antal enheter levererade till slutkunden.
