Vippströmbyte På/Av

Kippskifte tænd/sluk til motorcykel – oval vippekontakt med kontrollys

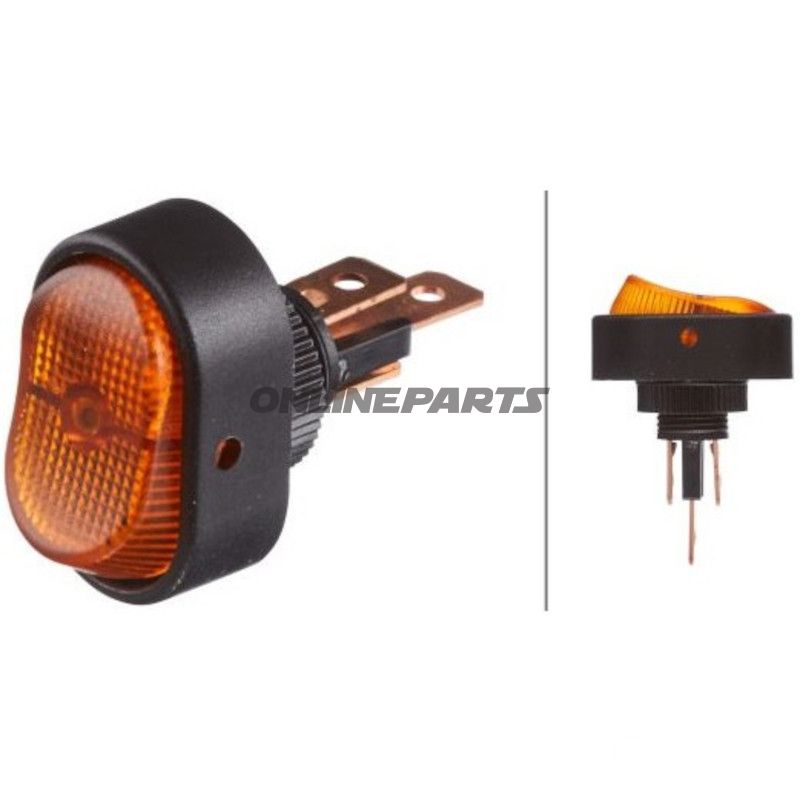

Produktöversikt: Detta är en oval vippebrytare från Hella (MPN: 108.09.36, GTIN: 4082300102482) med inbyggd orange kontrollampa och två växellägen (0 = av, 1 = på). Brytaren är avsedd för 12 V-system och används typiskt för tänd/av-funktioner eller som vanlig omkopplare på styret eller instrumentpanelen.

• Funktion: Tvåpolig vippebrytare med omkopplingsfunktion (tänd/av). Den inbyggda orange kontrollampan visar när kretsen är aktiverad.
• Användning: Lämplig för styrning av ljus, tillbehör eller andra lågströmsförbrukare på motorcyklar och små fordon med 12 V elsystem.
• Elektriska data: Avsedd för 12 V DC; maximal belastning 10 A vid 12 V.

Material och mekanisk utförande: Vippebrytaren är utförd med ett plasthus och en metalkontaktinvändig konstruktion, vilket är vanligt för denna typ av instrumentbrytare. Kontrollampan är en inbyggd 12 V glödlampa, som ger ett klart, varmt ljus i drift. Flachanslutningarna är 6,3 mm, avsedda för standard stiftkontakter (ISO-storlek), och monteringskragen kräver en installationsöppning på 12 mm.

Montering och anslutning: Brytaren monteras i ett panelhål med en Ø 12 mm öppning. Anslutning sker via tre flachanslutningar (6,3 mm) och brytarens konstruktion möjliggör fastsättning med skruvmontering, så att den sitter stabilt i panelen. Antalet anslutningar (3) gör det möjligt att föra en separat tänd- eller indikatorledning, beroende på kabeldragningen i det konkreta systemet.

Kompatibilitet och praktiska överväganden:

• Passar för 12 V elsystem och standard 6,3 mm flachanslutningar.
• Belastningsgränsen på 10 A innebär att brytaren är lämplig för låg- till medelströmsapplikationer (t.ex. positionsljus, extraljus via extra relä, sirener med låg effekt eller elektroniska komponenter med motsvarande förbrukning). För högre belastningar bör brytaren styra en extern reläspole, så huvudströmmen inte leds direkt genom vippebrytaren.
• Den inbyggda glödlampans typ är avsedd för diagnostik/indikering; vid långvarig användning i vibrationsmiljöer bör man kontrollera lampa- och hållarintegrationen för mekanisk hållbarhet.

Säkerhet och underhåll: Se till att dimensionera kablar och säkringar efter total strömförbrukning. Vid installation bör flachanslutningarna sitta stadigt för att undvika lösa förbindelser som kan ge värmeutveckling. Om brytaren används i utomhusmiljö rekommenderas korrekt tätning av panelen för att begränsa inträngning av fukt (brytaren i sig anges inte som helt vattentät i denna specifikation).

Identifiering: Denna vippebrytare levereras av Hella och kan identifieras med tillverkarens artikelnummer (MPN) 108.09.36 och GTIN 4082300102482. Dessa uppgifter är användbara vid sökning av reservdel eller vid kontroll av kompatibilitet i reservdelsdatabaser.

Kort teknisk sammanfattning:

• Märke: Hella
• MPN: 108.09.36
• GTIN: 4082300102482
• Sektioner / anslutningar: 3 flachanslutningar (6,3 mm)
• Växellägen: 2 (0/1)
• Spänning: 12 V
• Belastning: 10 A vid 12 V
• Installationsöppning: 12 mm

Om du behöver uppgifter om kompatibla reläer eller rekommenderad kablage för en specifik användning kan detaljer om belastning och anslutningsschema skickas efter angivande av den önskade applikationen.
