Vippbrytare På/Av

Vippströmbrytare på/av för inbyggnad i fordonskupé

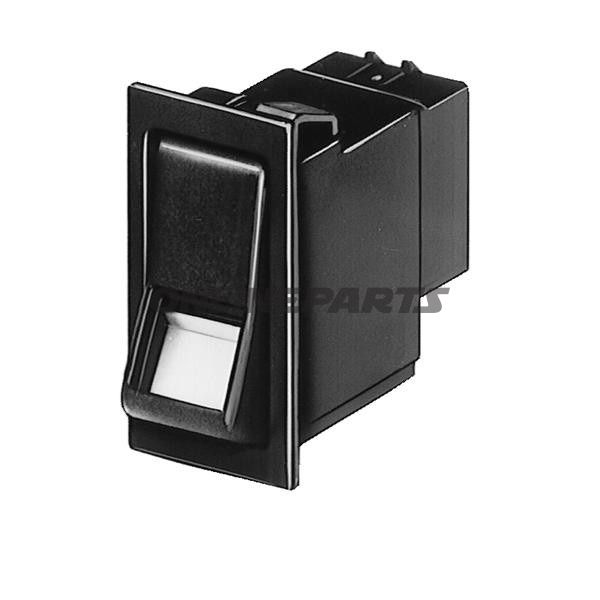

Produktöversikt: Denna ettstegs vippströmbrytare från Hella (MPN: 145.04.28, GTIN: 4082300189988) är en universell infällningskontakt avsedd för användning i förarhus och kupéer i person- och nyttofordon. Den levererar enkel på/av-funktion med två lägen och två elektriska anslutningar.

• Funktion: Enkelpolig, enomkopplare (ON/OFF) med två positioner: 0 = av, 1 = på. Kontaktens mekanik är av låstyp (galler/ratsande) och ger en tydlig fysisk återkoppling vid växling.
• Montering och anslutning: Avsedd för panelmontage med 6,3 mm flatstifts-/flatstikkontakt. Antal elektriska anslutningar: 2.
• Elektriska egenskaper: Angiven belastningskapacitet vid 12 V / 24 V: 16 A / 8 A. Detta gör kontakten lämplig för styrning av låga till medelhöga laster i fordonets kupé.

Material och uppbyggnad: Höljet är utfört i svart, kornig plast, vald för god motståndskraft i kupémiljöer (mot slitage och hantering vid normal användning). Den modulära uppbyggnaden innebär att kontaktens inre komponenter är utformade för enhetlig funktion och utbytbarhet vid service. Det finns ingen inbyggd funktions- eller lokaliseringsbelysning, och strömbrytaren levereras utan komfortfunktioner.

Praktiska anmärkningar för montage och användning:

• Kontakten är dimensionerad för panelmontage i instrument- eller manöverpaneler. Säkerställ korrekt utskärning och infästning i panelen för att garantera stabil funktion.
• Använd lämpliga 6,3 mm flatstift vid anslutning; säkerställ korrekta kabeldimensioner och säkringar i enlighet med den belastning som ska föras genom strömbrytaren.
• Kontrollera belastningsströmmen vid aktuell driftspänning (12 V eller 24 V) för att undvika överbelastning. Vid högre inrush-strömmar (t.ex. vid motoriserade förbrukare) bör extra relä eller kontaktanordning användas.

Kompatibilitet och användningsområden: Utformad för inbyggnad i bil- och lastbilsinteriörer, lämplig för styrning av ljus, små pumpar, fläktar eller andra motsvarande enheter inom de angivna strömgränserna. På grund av sin enkla funktionalitet och standardanslutningar används den ofta både i originalmontering och vid reparation/utbyte i verkstäder.

Identifiering: Produkten är en Hella-vippströmbrytare (märke: Hella) med tillverkarens artikelnummer (MPN) 145.04.28 och GTIN 4082300189988, vilket kan användas vid beställning eller vid sökning efter kompatibla reservdelslistor.

Teknisk sammanfattning:

• Typ: Vippströmbrytare, på/av (ett steg, enkel krets)
• Montering: Panel, flatstift 6,3 mm
• Antal anslutningar: 2
• Växellägen: 2 (0 = av, 1 = på)
• Belastbarhet: 16 A vid 12 V / 8 A vid 24 V
• Höljematerial: Svart kornig plast
• Belysning: Ingen lokaliserings- eller funktionsbelysning

Kontakta Hella via MPN 145.04.28 eller GTIN 4082300189988 för ytterligare tekniska datablad, ritningar eller dokumentation vid behov.
