Vippbrytare På/Av

Vippströmbrytare på/av för instrument- och funktionsbelysning

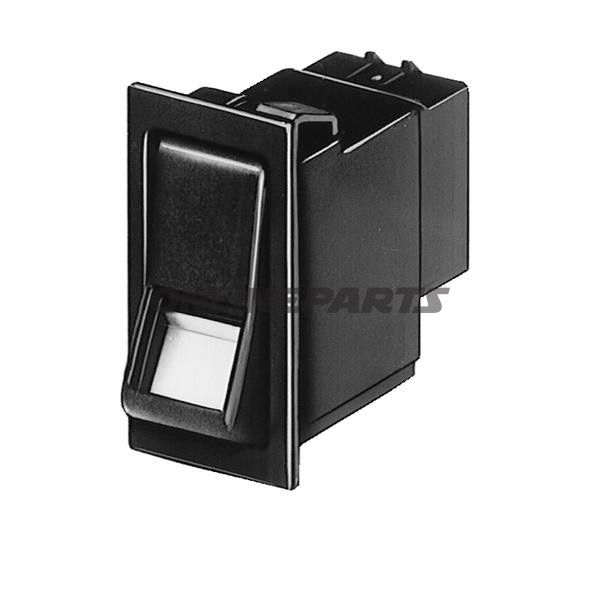

Produktöversikt: Denna vippströmbrytare från Hella (MPN: 145.10.38, GTIN: 4082300190007) är en enkelstegs på/av-brytare avsedd för inbyggnad i fordonets interiör för lokaliserings- och funktionsbelysning utan glödlampor. Den har modulär uppbyggnad, svart strukturerad plastkapsling och en låsande (raster) aktivering för tillförlitlig manövrering.

Funktion och användning:

• Enkelt krets: En funktion/utgång per brytare (ensriktad på/av-utförande).
• Brytfunktion: 2 positioner (0 = av, 1 = på) — mekanisk vipparmekanism med låsning i vald position.
• Komfortfunktion: Utförd för problemfri manuell hantering i kabinmiljöer, lämplig för lokaliserings- och funktionsbelysning utan användning av glödlampor.
• Montering: Avsedd som infälld (universell infällningsbrytare) för fordonets instrument- och kabinpaneler.

Elektriska och mekaniska data:

• Anslutningstyp: Flatstiftsanslutningar 6,3 mm (två parallella par möjliggör enkel anslutning med standardkabelskor).
• Antal anslutningar: 4 (möjliggör genomföring eller sammankoppling av flera kretsar beroende på installation).
• Bärförmåga: Vid 12 V = 16 A, vid 24 V = 8 A — lämplig för typiska lågspänningsbelysningskretsar i person- och nyttofordon.
• Brytartyp: Rastrande vippströmbrytare för positiv återkoppling och hålning i vald position.

Materialval och konstruktion:

• Kapsling: Svartkornig (strukturerad) plast, valt för låg vikt, god isolering och motståndskraft mot normalt slitage i kabinmiljöer.
• Modulär uppbyggnad: Underlättar komponentbyte och montering i panel för yrkespersoner.
• Kontaktpartier: Dimensionerade för att hantera angivna strömmar vid 12/24 V; utförande avsett för upprepad mekanisk användning utan aggressiva påståenden om orealistisk livslängd.

Kompatibilitet och användningsområden:

• Främst avsedd för inomhusbruk i personbilar och nyttofordon (NKW/Pkw) för styrning av belysning eller andra lågströmfunktioner.
• Lämplig för mekaniker och installationspersonal som använder standard 6,3 mm flatstift och önskar en robust, enkel på/av-lösning.
• Kan ingå i system där en enkel, mekanisk låsande på/av-funktion är tillräcklig; inte avsedd som direkt ersättning för komponenter med särskilda elektroniska krav utan ytterligare bedömning.

Märke och identifiering: Produkten levereras av Hella och identifieras med MPN 145.10.38 och GTIN 4082300190007. Dessa uppgifter kan användas vid reservdelsbeställning eller vid dokumentation i fordonets elektriska arbetsdokument.

Monterings- och säkerhetsöverväganden:

• Säkra korrekt polaritet och använd lämpliga flatstift (6,3 mm) med passande krympslang eller förband för att undvika lösa anslutningar i vibrationsutsatta miljöer.
• Följ fordonets säkrings- och kabeldimensioneringskrav i förhållande till strömstyrkan (12 V = 16 A / 24 V = 8 A) för att säkerställa drift utan överbelastning.
• För inomhusbruk; placera inte i exponerade, oisolerade exteriöra positioner utan lämpligt skydd mot fukt och väder.

Observera: Uppgifterna baseras på tillverkarens angivelser för Hella-vippströmbrytaren (MPN 145.10.38). GTIN 4082300190007 är inkluderat för identifikation. Vid tvekan om kompatibilitet med specifika fordon rekommenderas kontroll av monteringsutrymme och elektriska krav före installation.
