Vippbrytare På/Av

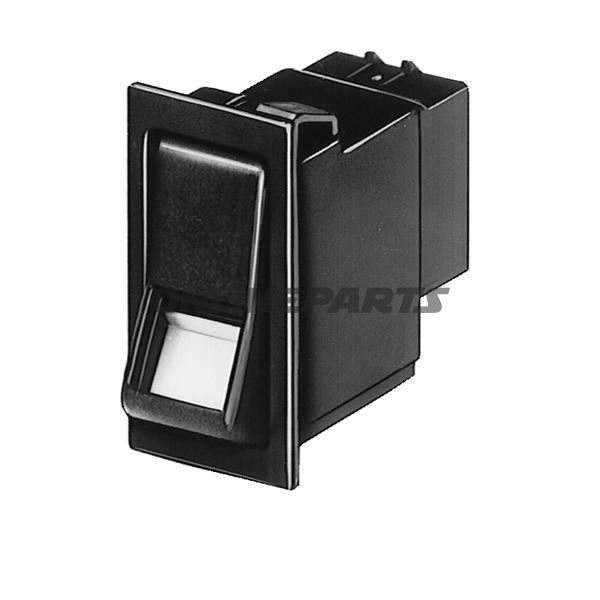

Vippbrytare på/av för inomhusmontering (Hella)

Produktöversikt: Denna enpoliga vippbrytare från Hella (MPN: 145.04.36, GTIN: 4082300189995) är en universell infällningskontakt avsedd för inomhusbruk i fordon. Den är utförd som en närmare-typ på/av-brytare (stängande), med två positioner (0 = av, 1 = på) och flatstiftsanslutning.

Funktion och användning:

• Funktion: Enpolig vippfunktion som stänger vid aktivering (på/av).
• Användningsområde: Avsedd för invändig placering i personbilar och nyttofordon, främst för positionsbelysning utan glödlampor eller andra enkla elektriska kretsar.
• Manövreringsegenskap: Räfflad (låsnings-) mekanik som ger tydlig positionskänsla.

Teknisk utförande och elektriska data:

• Anslutningstyp: Flatstift (6,3 mm) – två stift riktade mot flatstift, totalt fyra anslutningar i kontaktkroppen.
• Antal förbindelser: 4.
• Växlingslägen: 2 (0 = off, 1 = on).
• Bärförmåga: 16 A vid 12 V, 8 A vid 24 V. Dessa värden anger maximal kontinuerlig belastning under normala förhållanden; för transienter och induktiva belastningar bör kretsen bedömas ytterligare.

Material och mekaniska egenskaper:

• Husmaterial: Svart, kornigt (texturerat) plast, designat för invändig användning. Plasttypen är optimerad för normalt kupéklimat och ger grundläggande kemisk och nötningstålighet vid normal användning.
• Modulär uppbyggnad: Kontaktens konstruktion är uppbyggd i moduler, vilket gör demontering och utbyte av insats enklare för service och reparation.
• Omskiftningskapacitet: Dimensionerad för frekvent manuell användning med hög mekanisk växlingskapacitet utan betydande prestandanedgång vid korrekt elektrisk belastning.

Kompatibilitet och installation:

• Montering: Infällning som universell invändig switch. Kräver urtag för insats och åtkomst till flatstiftsanslutningar (6,3 mm).
• Elektrisk integration: Passar för enkla DC-kretsar i 12 V och 24 V system inom angivna strömgränser. Vid inkoppling av LED- eller elektroniska belastningar rekommenderas korrekt polaritet och eventuell säkring/strömbegränsning beroende på belastningstyp.
• Monteringsanvisningar: Säkerställ korrekt mekanisk fästning i panelen och använd lämpliga smälta/pressade flatstift för att säkerställa goda elektriska förbindelser och vibrationsmotstånd.

Identifiering: Produkten markeras av tillverkaren Hella och kan spåras på MPN 145.04.36 och GTIN 4082300189995 för verifiering av originalitet och reservdelsidentifiering.

Vem det är för: Tekniska användare, mekaniker och motorcykelägare som behöver en robust, enkel på/av-kontakt för invändiga applikationer i fordon där kraven motsvarar de angivna elektriska och mekaniska gränserna.
