Vinkling anslutning Monty Spannzylinder C0005140

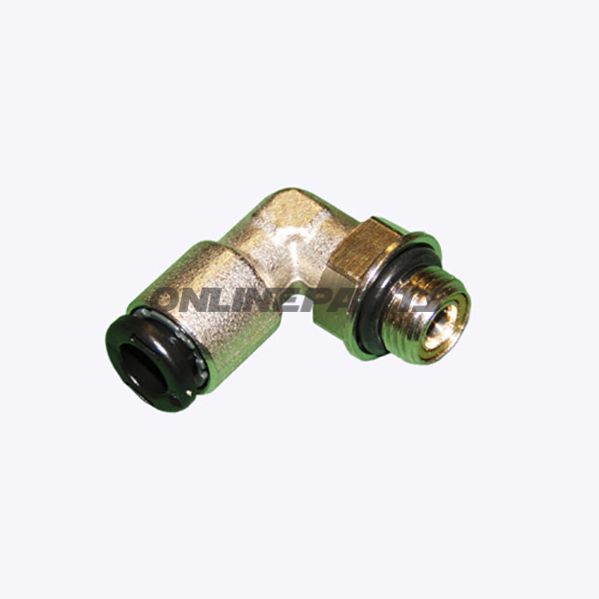

Vinkelförbindelse 6 mm till fastspänningscylinder (Hofmann) — Riegler

Produktöversikt: Denna vinkelförbindelse från Riegler (MPN: 677.26.51, GTIN: 4047322209328) är tillverkad för användning tillsammans med Spannzylinder (fastspänningscylinder) från Hofmann. Den ändrar riktningen på anslutningen och möjliggör en kompakt montering där en rak anslutning inte kan användas.

• Funktion: En 90° vinkelförbindelse som leder mediet (luft/hydraulik beroende på användning) från en 1/8" gänga till en 6 mm slang-/röranslutning till spärrcylindrar. Den gör det möjligt att ansluta cylindern i trånga monteringsutrymmen utan att slang eller fittings onödigt böjs eller viks.
• Anslutning: 1/8" gänga på ingångssidan och anslutning avsedd för 6 mm på utgångssidan.
• Mått: 28,5 x 14 x 25 mm (L x B x H). Kompakt dimension som passar i trånga monteringssituationer vid spärrverktyg och verktygsutrustning.
• Material och hållbarhet: Tillverkad i stål. Stålvalet ger god mekanisk styrka och slitstyrka under normala verkstadsvillkor och vid upprepad montering/demontering. Ytbehandling kan variera beroende på leverantörslott – kontrollera korrosionsskydd i förhållande till din användning (t.ex. fuktiga miljöer eller utomhusbruk).

Användningsområden och kompatibilitet: Produkten är avsedd för Spannzylinder från Hofmann och liknande fastspänningscylindre, där 6 mm slangföring kombineras med en 1/8" gänga. Den är lämplig i installationssituationer i bilverkstäder, monteringslinjer och andra utrymmen där platsen är begränsad och en vinklad anslutning är nödvändig. För säker funktion skall du säkerställa att gängtyp och materialöverensstämmelse matchar systemets krav.

Tekniska fördelar:

• Maktar avlastning på slangar/anslutningar vid platsbegränsning.
• Robust stålkonstruktion för stabil mekanisk förbindelse vid upprepad belastning.
• Standardiserade mått (1/8" och 6 mm) som gör den kompatibel med många cylindrar och fittings i verkstadsmiljöer.

Montering och säkerhet: Monteras med lämplomt axelmoment för 1/8" gänga och kontrollera tätmetod (packning eller gängtejp) enligt systemets krav. Undvik överdrag som kan skada gängor eller deformera förbindelsen. Vid användning i tryckbelastade system ska kopplingar efterspännas och kontrolleras för läckage innan full drift.

Identifikation: Produkten levereras under märket Riegler och kan hittas med producentnummer (MPN) 677.26.51 samt GTIN 4047322209328. Använd dessa nummer vid beställning eller vid kontroll av reservdelslistor för att säkerställa rätt komponent.

Not: Informationerna ovan är tekniska beskrivningar av produktens funktion, material och mått. Kontrollera alltid kompatibilitet med det konkreta spärrsystemet och överväg eventuell kompletterande korrosionsskydd eller tätning för din användning.
