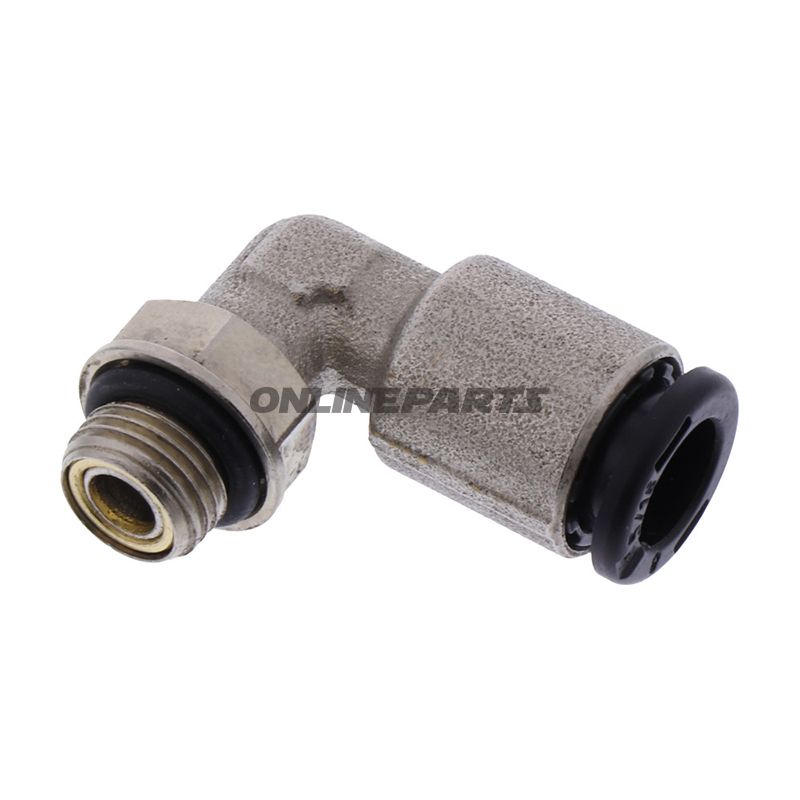

Vinklad kontakt G 1/8 8 mm 754.018-8

Vinklad kontaktförbindelse G 1/8 — vinkelkontakt 90° till 8 mm PA-rör

Produktöversikt: Denna vinklade kontaktförbindelse från Riegler (GTIN 4047322209335, MPN 656.03.15) är en 90° vinkelkontakt med en G 1/8" gänganslutning och en push-fit för 8 mm rör avsett för PA-rör (polyamid). Den används för att leda pneumatiska eller tryckluftsdrivna medier runt hörn i trånga installationer där en rätvinklig övergång mellan gänga och slang/rör är nödvändig.

Funktion och användning:

• Gänganslutningen (G 1/8") monteras i en komponent eller ventil med matchande innergäng för att skapa en tätande, mekaniskt fast bindning.
• Push-fit-änden till 8 mm PA-rör möjliggör snabb insättning av slangen utan användning av extra montageverktyg; rörens flexibilitet och push-fit-fästet säkerställer tätning och fasthållande under normal driftstryck.
• Används typiskt i pneumatiska kretsar, styr- och regleringssystem, samt andra tekniska installationer där polyamidrör (PA) används för luftledning eller vakuum.

Material och egenskaper:

• Tillverkad av plast, valt för sin korrosionsbeständighet, låga vikt och kemisk resistens mot vanliga pneumatiska medier.
• Plastens styvhet och toleranser är designade för att arbeta med standard PA-rör utan att deformera ledningsprofilen; materialets yta minskar risk för elektrolytisk korrosion i kombination med metalldelar.
• Push-fit-mekanismen baseras på en inre fasthållningsring och tätningssystem, vilket ger en repeterbar anslutning vid korrekt insättning av 8 mm rör. För optimal tätning rekommenderas att röret kapas rakt och gradueringar avlägsnas före montering.

Kompatibilitet och monteringshänsyn:

• Specifikt utformad för PA-rör (polyamid) med 8 mm ytterdiameter; andra mjukare rörmaterial kan kräva kontroll av passform och tätning.
• G 1/8" gäng följer standard metrisk rörgängdimension för denna storlek; använd lämplig tätning (t.ex. gängtejp eller tätningsmassa) enligt installationspraxis för att undvika läckage vid gänganslutningen.
• Vid upprepad demontering/montering ska man kontrollera fasthållelselement och tätningsringar för slitage. Plastdelar bör inte utsättas för långvarig direkt kontakt med starkt upplösande kemikalier eller extrem värme.

Tekniska fördelar och praktiska överväganden:

• Vinklad 90°-form minskar behovet av extra slangar eller böjar i trånga monteringsförhållanden och minskar risken för slitage vid skarpa böjar.
• Lättviktskonstruktionen förenklar montering i maskinrum och på rörliga komponenter jämfört med metallalternativ.
• Riegler-varumärket (GTIN 4047322209335, MPN 656.03.15) anger delens spårbarhet och kompatibilitet i system där tillverkar- och reservdelsnummer används för dokumentation.

Praktiska tips för montören:

• Skär röret rakt och avlägsna eventuella grader innan insättning för att säkerställa korrekt låsning i push-fit-systemet.
• Använd lämplig gängtätningsmedel på G 1/8"-gäng när du monterar; undvik överdriven moment vid åtdragning för att skydda plastgäng och säkerställa lång livslängd.
• Kontrollera kompatibilitet med mediet (tryck, temperatur och kemisk sammansättning). Polyamid har goda mekaniska egenskaper men har gränser vid höga temperaturer och vissa lösningsmedel.

Identifikation: Tillverkare: Riegler. MPN: 656.03.15. GTIN: 4047322209335.
