VINKELSKIVA MEKANISK JMP

Vinkeldiskan (mekanisk) för vinkelstyrd tillspänning

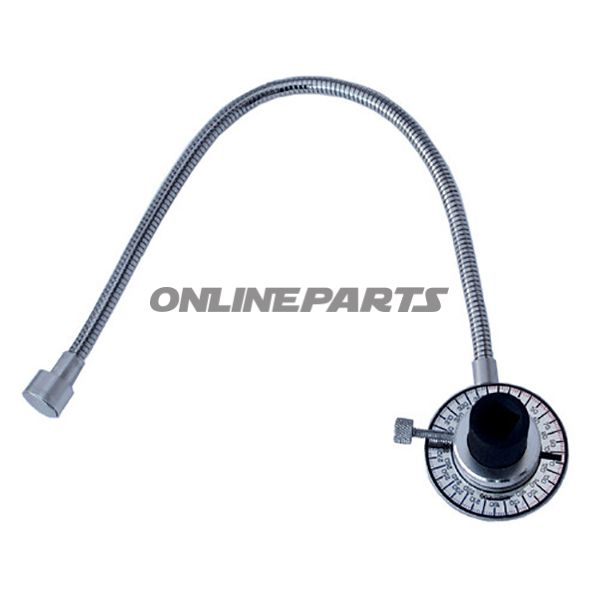

Produkt: JMP mekanisk vinkeldisk (Winkelscheibe Mechanisch)

JMP:s mekaniska vinkeldisk med MPN 607.02.62 och GTIN 4043981042757 är utformad för vinkelstyrd tillspänning av bultar och skruvar. Den fungerar som mellanled mellan momentnyckel och arbetsstycke när själva tillspänningen ska styras efter rotationsvinkel snarare än (eller i kombination med) moment.

• Funktion: Monteras mellan en 1/2" momentnyckel och verktyg/fäste för att avläsa eller styra vridvinkeln under tillspänning. Vinkeldiskan måler rotationsvinkeln i grader och används vid procedurer där exakt vinkelrörelse krävs.
• Räckvidd och upplösning: 0–360° med indelning i 1° steg, vilket ger möjlighet till finjustering och exakt upprepad vinklar.
• Dimensioner: Yttre diameter cirka 95,0 mm.
• Bärförmåga: Konstruerad för tillämpningar upp till ungefär 280 Nm.
• Anslutning: 1/2" momentityckor både in- och utgång, så den kan användas mellan alla momentnycklar och verktyg med 1/2" fyrkantstång.
• Fixering: Har en flexibel magnetisk hållare till fastpunkt/referenspunkt, som gör det lättare att behålla vinkeldiskan i position på magnetiska ytor under avläsning.

Material och egenskaper

Vinkeldisken är utförd i metallkomponenter dimensionerade för verkstadssbruk. Drivflator och monteringsytor följer industristandard för 1/2" verktyg, vilket säkerställer kompatibel inkoppling utan särskild adapter. Den magnetiska hållaren är utformad för snabb positionering på magnetiska detaljer; magnetens flexibilitet gör det möjligt att hitta en stabil referenspunkt även på lätt oregelbundna ytor. Konstruktionen är praktisk och mekaniskt enkel — detta är en mekanisk mätenhet utan elektronisk display eller batterier.

Användningsområden och praktisk användning

• Som mellanled vid vinkelstyrd tillspänning på maskindelar, motorcyklar och i industriella montageuppgifter.
• Lämplig när tillspänningsprocedurer kräver repeterbar vinkel för efterspänning eller kontroll.
• Använd tillsammans med en kalibrerad momentnyckel om både moment och vinkel ska dokumenteras; vinkeldisken levererar vinkelstyrning/avläsning, medan momentnyckeln hanterar momentbegränsning.

Kompatibilitet och begränsningar

Enheten är mekanisk och kompatibel med alla standardverktyg och momentnycklar med 1/2" fyrkantstång. Den är inte ett elektroniskt vinkelmått och har därför ingen datalogging eller digital visning. Kapaciteten på cirka 280 Nm bör matchas med den använda momentnyckeln och arbetsstyckets krav — överskrid inte den angivna belastningsgränsen.

Identifikation

Tillverkare: JMP. Modell/varunummer (MPN): 607.02.62. GTIN: 4043981042757. Dessa uppgifter kan användas för beställning, reservdelar och relevant dokumentation i verkstaden.

Noteringar till köparen

Produkten levereras som en mekanisk vinkeldisk utan elektroniskt tillbehör. Se till korrekt fastsättning av magnetisk hållare och kontrollera firmware/kalibrering på tillhörande momentnycklar vid behov för spårbarhet eller certifiering.
