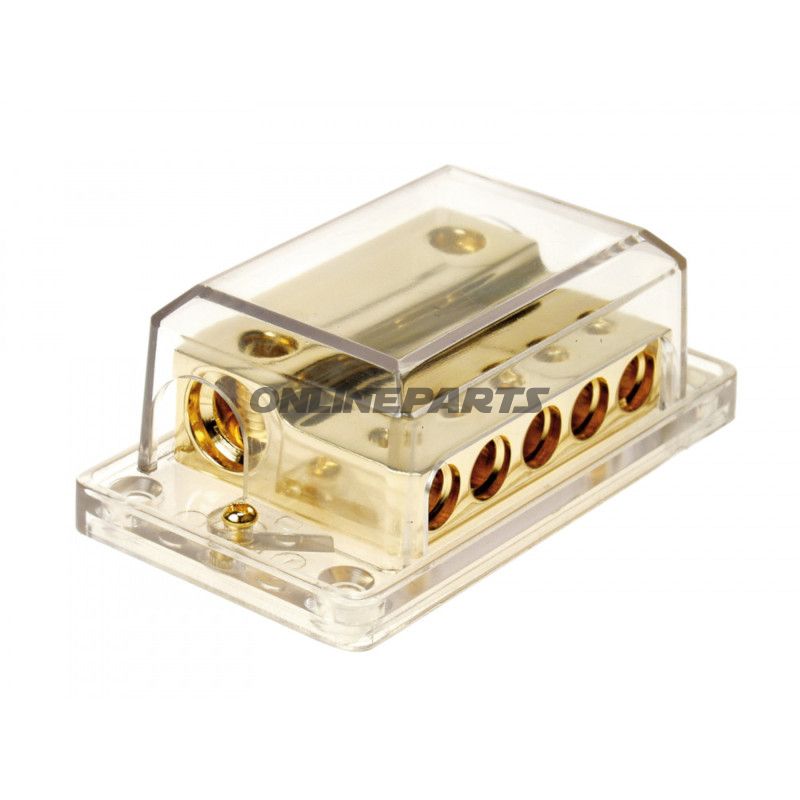

Fordelerblok för strömfördelning — 2 in/5 ut, 2x 35–50 mm² ingång, 5x 20 mm² utgång
Produktöversikt: Denna fordelerblock från ACV (MPN: 194.09.91, GTIN: 4026724710502) är utformad för att fördela högströmsförsörjning från två kraftfulla ingångsledare till fem mindre utgångsledare. Den används typiskt i fordonsinstallationer och specialinstallationer där en central fördelning av batteri- eller generatorström ska delas till flera kretsar.
Funktion: Fordelerblocket tar två huvudförsörjningar (varje 35–50 mm²) och levererar ström till fem separata utgångar avsedda för 20 mm² kablar. Den ger en fast, lågmodulslång anslutningspunkt som minimerar spänningsfall och möjliggör jämn belastningsfördelning mellan utgångarna. Varje utgång är beräknad att leda kontinuerlig ström från den sammanlagda ingångskapaciteten, beroende på installationsdimensionering och säkringsval.
Material och uppbyggnad:
- It ledare och kontaktytor: Messing/guldfärgad metalllegering med god elektrisk ledningsförmåga och korrosionsbeständighet, vilket säkerställer låg övergångsresistans över tid.
- Isolationsdelar: Högtemperaturbeständig plast eller polymer runt montage- och isolationsområden för att säkerställa säker montering och skydda mot oavsiktlig kortslutning.
- Monteringsmöjligheter: Hål- eller skruvförbindelser för mekanisk fastsättning, lämplig för verkstadsmiljöer och fordonsramar.
Tekniska egenskaper och användningsparametrar:
- Ingångar: 2 x 35–50 mm² — avsedd för huvudkabel från batteri eller generator.
- Utgångar: 5 x 20 mm² — avsedd för fördelning till säkringspaneler, användare eller sekundära fördelare.
- Färg: Guld/metallfinish — betecknar det elektriskt ledande materialet (messingbeläggning).
- MPN: 194.09.91 och varumärke: ACV — användbart vid reservdelordsbeställning och sökning i leverantörskataloger.
- GTIN: 4026724710502 — användbar vid lagerstyrning och skanning i återförsäljarkedjor.
Praktiska överväganden vid montering:
- Säkerställ korrekt dimensionering av säkringar eller avbrottare på varje utgång i enlighet med den totala belastningen och ledningarnas strömförmåga.
- Kontrollera att bultar- och klämförbindelser är tillräckligt åtdragna för att undvika uppvärmning vid höga strömmar. Använd momentkrav som passar kabelns tvärsnitt och terminalmaterial.
- Placera blocket på en plats med tillräcklig ventilation och skydd mot direkt exponering för vätskor eller kraftig kontaminering; se till åtkomst för inspektion och underhåll.
Kompatibilitet: Användare — mekaniker och installatörer — kommer att finna denna block kompatibel med vanliga batteri- och installationskablar i motorcyklar, bilar eller andra fordon där 35–50 mm² huvudkablar ska fördelas till flera 20 mm² kretsar. Kontrollera alltid fysisk plats, kabelskor och eventuella isolationskrav i det specifika fordonet.
Kvalitet och spårbarhet: ACV som tillverkare och den angivna MPN och GTIN gör denna del lätt att identifiera i reservdelkataloger och säkerställer spårbarhet vid service och återbeställning.
Observera: Produkten levereras som en enkel fordelerblock avsedd för installation; eventuella extra skruvar, klämmor eller kabelskor bör väljas efter installationskrav och med lämplig dimensionering för den aktuella användningen.
